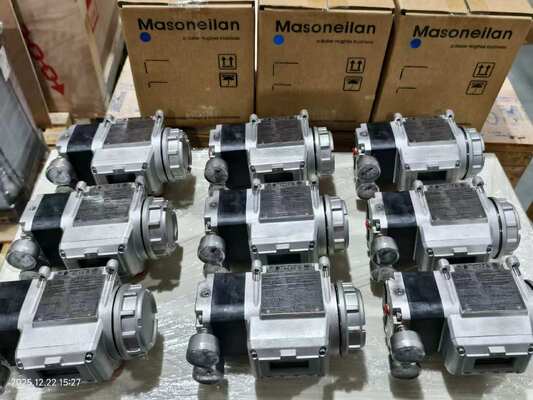

마소네일란 SVI3 디지털 밸브 포지셔너 HART 7 4-20mA (공압 밸브용)

제품 개요

Masoneilan SVI3는 Baker Hughes의 3세대 디지털 밸브 포지셔너입니다. HART 7 통신을 사용하는 2선식 4-20mA 제어 신호를 통해 공압 액추에이터를 제어합니다. 20년 이상 현장에서 입증된 밸브 위치 감지 기술을 기반으로 하며, 고급 제어 및 진단 알고리즘과 비접촉식 위치 감지를 사용하여 정확하고 반응성이 뛰어나며 안정적인 포지셔닝 성능을 제공합니다..

비접촉식 위치 감지는 하우징을 통해 읽히므로 메인 하우징 캐비티에 기계적으로 움직이는 부품이 들어가지 않습니다. 작동 온도 범위는 북극 조건의 경우 -55°C까지 확장됩니다.. 주요 기능은 Smart Cal 단일 버튼 설정 및 보정으로, 시운전을 간소화합니다. 로컬 사용자 인터페이스에는 고대비 그래픽 디스플레이와 위험 지역용으로 등급이 지정된 푸시 버튼이 포함됩니다. DTM 및 EDD 지원을 통해 모든 주요 제어 시스템과 통합됩니다..

SVI3에는 작동 중에 밸브 상태를 지속적으로 모니터링하는 19가지 새로운 온라인 밸브 진단 기능이 포함되어 있습니다. 최대 1년 분량의 진단 데이터가 장치에 저장되어 문제가 플랜트 작동에 영향을 미치기 전에 추세 분석을 할 수 있습니다.. 정상 상태 공기 소비량은 이전 세대에 비해 40% 감소했으며, 공기 공급량은 15% 향상되어 더 빠른 작동이 가능합니다..

기술 사양

응용 산업

Masoneilan SVI3는 발전, 정유, 석유화학, 미드스트림 석유 및 가스, 업스트림 석유 및 가스 분야에서 사용됩니다. 주요 응용 분야에는 증기 터빈 발전기, 응축기, 냉각탑, 원자로 건물, 터빈 건물, 폐열 회수 증기 발생기, 플랜트 균형, 증류, 수소 처리 개질, 크래킹, 2차 블렌딩, 담금질 및 분별, 충전 가스 압축, 분리, 파이프라인 무결성 작업, 탈수, 냉동, 액화, 적재 및 선적, 재기화 및 압축이 있습니다..

일반적인 문제

• Smart Cal 완료 실패: 공급 압력이 20-120 psi 범위 내인지 확인하십시오. 밸브 이동 제한이 정격 범위 내인지 확인하십시오. 밸브가 고착되거나 걸리지 않았는지 확인하십시오.

• 위치 진동 또는 주기: 스틱 슬립이 있는지 확인하십시오. 위치 주기가 설정값 주기보다 훨씬 크면 포지셔너가 주기를 유발할 수 있습니다. 핸드휠이 밸브 스트로크를 막고 있는지, 스템이 파손되었는지, 또는 위치 피드백 구성 요소가 분리되었는지 검사하십시오..

• HART 휴대용 장치와의 통신 실패: 루프 저항이 적절한지 확인하십시오. 단자 전압이 규정 준수 요구 사항 (9Vdc @ 20mA, 11Vdc @ 4mA)을 충족하는지 확인하십시오. 듀얼 채널 배리어는 과도한 루프 저항을 적용하여 규정 준수 전압 문제를 일으킬 수 있습니다..

• 저전력 오류 (LOW_POWER): 입력 전류가 3.15mA 미만입니다. 보정 및 진단을 위해 루프 전류를 4mA로 높이십시오..

• 자동 보정 후 TuneERR 표시: 수동 보정이 필요할 수 있습니다. 사용 설명서의 문제 해결 섹션을 참조하십시오..

• SelfCheckError 또는 하드웨어 오류: 전원을 2분 동안 차단하고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 경보를 지우십시오. 오류가 지속되면 전자 장치 모듈을 교체하십시오..

교체 모델

Masoneilan SVI3는 SVI II AP 및 SVI1000의 직접적인 대체 모델입니다. 모든 밸브/액추에이터 조합에 대한 스테인리스 스틸 장착 브래킷을 특징으로 하며 SVI II AP 및 SVI1000 장착 브래킷과 완벽하게 하위 호환됩니다.. SVI II AP 사용자의 경우 업그레이드는 비교적 간단합니다. 기존 장착을 사용할 수 있으며 공기/튜브 연결만 조정하면 될 수 있습니다.. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
