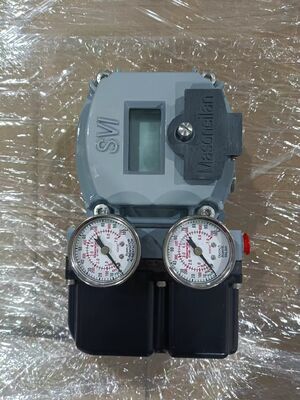

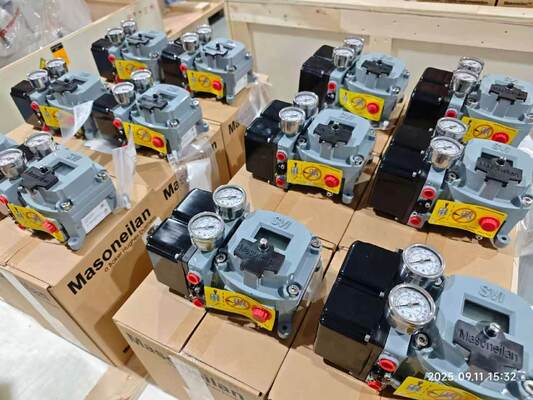

제품 개요
마소네일란 SVI II는 로컬 인터페이스가 있는 32비트 마이크로프로세서 디지털 밸브 위치기이며, 2개의 와이어 4-20mA 제어 신호를 사용하여 기압 액추에터를 제어한다.HART 프로토콜을 사용하여 양방향 통신을 제공합니다., 4-20mA 이상의 HART 5 또는 7을 지원합니다. 보편적인 디자인은 Masoneilan 또는 Masoneilan 비공압 액추에터에 기존 아날로그 포지셔너를 쉽게 교체 할 수 있습니다.단일 작용 또는 이중 작용.
비접촉 위치 감지 기술은 가구를 통해 읽습니다. 기계적인 움직이는 부품이 주 가구 구멍에 들어가지 않아 서비스 수명이 길어집니다.LCD와 버튼은 모든 인증된 위험 환경에서 작동합니다., 자동 정지 및 자동 조정 방법과 함께 빠르고 정확하게 실행됩니다. 하나의 디자인은 원격 또는 로컬의 회전 및 선형 응용 프로그램에 모두 적합합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 마소네일란 |
| 통신 프로토콜 | HART 5 또는 7 4-20mA |
| 입력 신호 | 4~20mA, 450 오프 입력 저항 |
| 데이터 인터페이스 | 유선 |
| 진단 | 표준 진단; 고급 진단 (선택) |
| 공급 압력 (일작) | 최대 20~100psi (1.4~6.9bar) |
| 공급 압력 (두중 작용) | 20~150psi 최대 (1.4~10.3bar) |
| 항공 배달 | 280 SLPM @ 30 psi |
| 공기 소비 | 0.28 sqfm (8 l/m) @ 30 psi 공급 |
| 행동 | 단일 또는 이중 작용, 안전 실패 |
| 장착형 | 액추에이터 장착; 회전 또는 선형; 원격 또는 로컬 |
| 작동 온도 | -50°C ~ +85°C |
| 저장 온도 | -50°C ~ +85°C |
| 위치 제어 | 압축 / 변조 |
| 공급 매체 | 공기 또는 저소황 천연가스 (필터링 및 조절) |
| 항공 연결 | 1/2" NPT (보급 및 작동 장치) |
| 지역 분류 | 방화/폭발성, 내재 안전성, 먼지 발화성, 불에 방지성 |
| 인증서 | ATEX, IECEx, 미국, 캐나다 승인; 러시아, 우즈베키스탄, 아제르바이잔, 인도, 중국, 남아프리카 공화국, 브라질, 일본, 한국, 타이완에 대한 지역 승인 |
| 주택 재료 | 구리 없는 알루미늄 (ASTM 360); 회색 폴리우레탄 페인트 (ISO 12944-2에 따라 C4) |
| I/P 변환기 및 증폭기 재료 | 폴리머 및 스테인리스 스틸 (300 및 400 시리즈) |
| 장착 시스템 재료 | 스탠더드 300 스테인리스 스틸 |
| 터미널 전압 | 9 Vdc 20mA |
| 최소 전류 신호 | 3.2mA |
| 재시작 없이 전원 끊기 | < 100 ms |
| 선택적 위치 송신기 | 4~20mA, 10~24 Vdc의 컴플라이언스 전압으로 전원을 공급하는 2선 회로 |
| 선택적 출력 신호 | 2개의 구성 가능하고 내장된 독립적인 솔리드 스테이트 스위치, 1A, 30Vdc |
| 선택적인 원격 위치 센서 | RPS 조립, 케이블 최대 30m (100 피트), 2인치 파이프 장착 브래킷 |
| 정확성 (선형) | 전체 규모의 ±0.5% |
| 선형성 | 전체 규모의 ±1.0% |
| 히스테레시스 + 죽은 구역 | 전체 규모의 ±0.3% |
| 반복 가능성 | 전체 규모의 ±0.3% |
| 단계 반응 | < 150 ms |
| 통신 소프트웨어 | 밸류 |
응용 산업
Masoneilan SVI II는 전력 생산, 정제, 석유화학, 중류 석유 및 가스 및 상류 석유 및 가스에서 사용됩니다. 주요 응용 분야는 증기 터빈 발전기, 응축기,냉각탑, 원자로 건물, 터빈 건물, 열 회수 증기 발전기, 공장 균형, 증류, 수소처리 리포밍, 크래킹, 2차 혼합, 소화 및 분화,충전 가스 압축, 분리, 파이프라인 무결성 작업, 탈수, 냉각, 액화, 로딩 및 운송, 재가시화 및 압축.
일반적 인 문제
오토 튜닝이 완료되지 않았습니다.: 측정 된 마찰은 스프링 힘의 30% 이상 또는 밸브가 설정 지점 주위를 눈에 띄게 점프합니다. 2 또는 4의 공격성 설정으로 자동 튜닝을 실행하십시오.또는 수동으로 조정하기 위해 진행 통합 이득 (I) 을 최소 100로 설정하는 것을 보장. 자동 조정은 밸브가 너무 느린 경우 실패할 수 있습니다.
위치 오스실레이션: 포지셔너 이득 (P) 높게 설정 위치 오버시트 20% 이상의 단계와 두 번 이상 오스실레이션. 오스실레이션이 중단 될 때까지 50% 증가로 이득 (P) 및 (Padj) 을 감소합니다.외부 부스터가 공격적으로 조정되면부스터 바이패스 조절 장치의 닫힌 위치에서 1 1/4 인치 회전으로 조정합니다.
위치 오스실레이션: 포지션 이득 (P) 낮은 설정. 오스실레이션이 감소 할 때까지 5% 인크림으로 이득 (P) 및 (Padj) 을 증가합니다. 포지션이 평면 될 때까지 25%의 통합 이득 (I) 을 감소합니다.만약 진동이 제곱파라면, 평평한 선이 될 때까지 25% 증가합니다
밸브 마찰이 스프링 범위의 25% 이상: ValVue 트렌드를 사용하여 오스실레이션이 제곱 파동 패턴과 유사하다는 것을 확인합니다. 오스실레이션이 평면으로 늘어날 때까지 통합 이득 (I) 을 25% 증가시킵니다.데드존 매개 변수를 0로 설정합니다.0.25%
느슨한 피드백: 회전 설치 를 위해, 자석 집합 은 손 을 사용 하여 회전 한다. 회전 받침대 를 위해, 회전 봉쇄, 막대 끝, 그리고 쏘아 올리는 팔 은 고정 되지 않는다. 필요 에 따라 설정 나사 를 단단히 하고, 견과류 를 잠그라.
SelfCheckError (하드웨어 오류): 2분 동안 장치의 전원을 끄고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 알람을 제거하십시오. 장애가 지속되면 전체 장치 또는 전자 모듈을 교체하십시오.
소프트웨어 오류 (하드웨어 오류): 2분 동안 장치의 전원을 끄고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 알람을 제거하십시오. 장애가 지속되면 전체 장치 또는 전자 모듈을 교체하십시오.
중지 캘리브레이션 후 오류가 발생: 이 오류는 일반적으로 표준 캘리브레이션 중에 의무적 인 Find STOPS 함수가 수행되지 않을 때 발생합니다. 이 함수는 밸브 집합의 기계적 이동 한도를 찾아 저장합니다.재배정 및 확인 검색 STOPS 실행.
포지셔너가 4~20mA로 전원을 공급하지 않습니다.: 충분한 전압이 없는지 확인합니다. 전압 요구 사항의 준수 여부를 확인합니다: 4 mA에서 >11 VDC, 20 mA에서 >9 VDC.
대체 모델
마소네일란 SVI3 AP는 동일한 제품 라인업의 차세대 디지털 밸브 포지셔너입니다.그것은 어떤 밸브/운전기 조합을 위해 스테인리스 스틸 장착 브래킷을 갖추고 있으며 SVI II AP와 SVI1000 브래킷과 완전히 후퇴 호환공급자 간 대안은 주문하기 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
