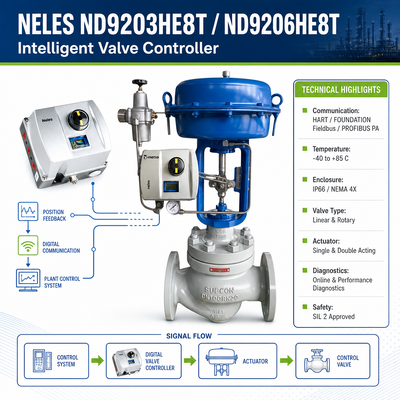

의Neles ND9203HE8T 및 ND9206HE8TND9000 시리즈의 디지털 밸브 포지셔너로, 공기 제어 밸브 용 용으로 설계되었습니다.그들은 디지털 위치 제어를 사용 하 여 산업 밸브 작동을 위해 구성 및 진단 기능을 제공합니다.
ND9200 시리즈는 신뢰할 수있는 위치 피드백과 공기 제어가 필요한 밸브 및 액추에이터 장치와 함께 사용됩니다.ND9203HE8T그리고ND9206HE8T구성은 서로 다른 액추에이터 작동 요구 사항과 관련이 있으므로 정확한 모델은 기존 밸브와 액추에이터에 따라 선택해야합니다.
위치기는 선택 된 구성 및 장착 배치에 따라 선형 또는 회전 밸브 응용 프로그램으로 사용할 수 있습니다. 디지털 기능은 밸브 위치를 허용합니다.시공 및 유지보수 중에 모니터링해야 하는 운영 매개 변수 및 진단 정보.
대체 프로젝트의 경우 기존 위치기 모델, 액추에이터 유형, 밸브 이동, 입력 신호 및 통신 요구 사항을 주문하기 전에 확인해야합니다.
| 매개 변수 | ND9203HE8T / ND9206HE8T |
|---|---|
| 제품 종류 | 디지털 밸브 포지셔너 / 지능 밸브 컨트롤러 |
| 시리즈 | Neles ND9000 / ND9200 |
| 모델 | ND9203HE8T, ND9206HE8T |
| 입력 | 루프로 전원 4~20mA |
| 의사소통 | HART 6 또는 HART 7 |
| 공급 압력 | 1.4·8bar / 20·115psi, 구성에 따라 |
| 장착 재료 | 알루미늄 합금 |
| 보호급 | IP66 / NEMA 4X |
| 펌프 포트 | 1/4 NPT |
| 전기 연결 | 0.25~2.5mm2 |
| 공급 전압 | 루프 전원; 최소 신호 3.7 mA |
| 최대 전류 | 120mA |
| 충전 전압 | 최대 9.7V DC 20mA |
| 외부 부하 | 최대 485 Ω |
| 위치 피드백 | 내부 위치 측정 |
| 구성 | 자동 / 수동 설정 모드 |
| 액추에이터 타입 | 모델/구성형에 따라 단행성 또는 이중행성 |
| 밸브 유형 | 로터리 또는 선형, 구성에 따라 |
| HART 버전 | HART 6 / HART 7 |
| 안전 | SIL 2까지 IEC 61508을 준수합니다 |
사양은 정확한 옵션 코드 및 구성에 따라 다를 수 있습니다. 인용 또는 교체 전에 전체 모델 코드를 확인하십시오.
ND9000 문서는 루프로 전원되는 4 ∼20 mA 입력, HART 6/7 옵션, IP66/NEMA 4X 장치, 1/4 NPT 공기 포트 및 상기 전기 특성을 확인합니다.
ND9203HE8T 및 ND9206HE8T는 공기 밸브가 디지털 위치 제어 및 모니터링을 필요로하는 산업 공정 제어 시스템에서 사용할 수 있습니다.
석유 및 가스 처리, 전송 및 관련 공정 시스템에서 공기 제어 밸브에 사용됩니다.
프로세스 밸브 용도로 적합하며 자동화 된 프로세스 루프의 일부로 밸브 위치를 제어하고 모니터링해야합니다.
증기, 물 및 다른 공정 제어 시스템에서 공기 제어 밸브와 함께 사용할 수 있습니다.
안정적인 공기 밸브 작동과 진단 정보가 필요한 연속 프로세스 시스템에 적용됩니다.
물 처리 및 처리 물 시스템에서 자동 밸브 제어에 고려 될 수 있습니다.
포지셔너는 산업용 제어 밸브에 호환되는 공기 작동 장치 및 장착 장치를 사용하여 적용 할 수 있습니다.
ND9000 제품군은 선형 및 회전 밸브 응용 프로그램에서 사용할 수 있도록 문서화되어 있으며 밸브 및 위치기 작동을 위한 디지털 진단 기능을 제공합니다.
먼저 4 ∼ 20 mA 루프, 전원 공급 및 전기 연결을 확인하십시오. 포지셔너가 루프로 전원을 공급하므로 루프 전류가 충분하지 않거나 잘못된 배선이 작동에 영향을 줄 수 있습니다.
포지셔너와 액추에이터 사이의 기계적 결합, 밸브 이동 설정 및 캘리브레이션을 확인하십시오. 잘못된 장착 또는 구성으로 인해 위치 오차가 발생할 수 있습니다.
액추에이터 동작, 포지셔너 장착 및 공기 공급을 확인합니다. 액추에이터는 포지셔너가 캘리브레이션 절차를 완료하기 위해 필요한 움직임을 제공해야합니다.
기기 공기 공급 및 공기 튜브를 검사하십시오. 공기 시스템에서의 오염 또는 공기 연결 주위에 누출은 또한 액추에이터 움직임에 영향을 줄 수 있습니다.
루프 배선, 전기 부하 및 HART 통신 설정을 확인하십시오. 선택한 HART 버전과 구성도 확인해야합니다.
기계적 결합 장치 및 위치 센서 배열을 검사합니다. 평준화 전에 위치 장치는 밸브 또는 액추에이터와 올바르게 정렬되어야합니다.
대체 작업의 경우,ND9203HE8T 및 ND9206HE8T모델 번호만 선택하기보다는 액추어터 작동 방식과 전체 구성에 따라 선택되어야합니다.
다른 Neles ND 시리즈 포지셔너가 밸브 및 액추에이터 배열에 따라 교체 될 수 있습니다. 동일한 제품군 내의 가능한 모델에는 다음이 포함됩니다.
ND9103HX8T
ND9106HX8T
ND9203HE8T
ND9206HE8T
다른 ND9000 구성
접두어 구성은 중요합니다. 사용 가능한 제품 정보는03 단행성 동작과 06 쌍행성 동작의 구성, HE/HX 지명은 해당 위치기 구성에 해당합니다. 따라서 정확한 교체 사항은 기존의 이름판과 동작 장치와 비교하여 확인해야합니다.
대체 조사를 위해 다음을 제공하시기 바랍니다.
현존하는 위치기 모델
밸브 모델
액추에이터 모델
단 또는 이중 작용하는 작동 장치
밸브 유형
밸브 이동 또는 회전
입력 신호
의사소통 요구 사항
기존의 장착 장치
우리는 Neles ND 시리즈 제품을 포함하여 모델 번호와 구성에 따라 산업용 밸브 위치기를 공급합니다.
ND9203HE8T 및 ND9206HE8T 문의에 대해 우리는 요약 전에 액추에이터 유형, 신호, 통신 요구 사항 및 기타 주요 구성 세부 사항을 확인할 수 있습니다.
우리의 제품 범위는 제어 밸브, 밸브 위치기, 전기 및 공기 작동 장치, 압력 송신기, 흐름 미터 및 기타 프로세스 기계를 포함합니다.
기존의 네레스 포지셔너를 교체하는 경우 이름판이나 모델 번호를 제공하면 됩니다. 우리는 일치해야 하는 주요 사양을 식별하는 데 도움이 될 수 있습니다.
우리는 공업 구매자를 지원합니다. 코팅, 조달 조정, 포장 및 국제 배송 조정을 통해.
사용 가능성ND9203HE8T 및 ND9206HE8T정확한 구성, 양 및 현재 공급 상태에 달려 있습니다.
표준 구성 및 특수 옵션 조합은 서로 다른 납품 시간을 가질 수 있습니다. 프로젝트 주문의 경우 실제 모델 코드는 배송 일정이 제시되기 전에 확인되어야합니다.
이 자료를 제공해 주세요.모델, 양 및 목적국요금을 요청할 때 현재 사용 가능성과 예상 배송 시간을 확인할 수 있습니다.
제품:Neles ND9203HE8T / ND9206HE8T 밸브 포지셔너
요구되는 모델:
ND9203HE8T / ND9206HE8T
양:
요구되는 양
기존 밸브:
밸브 브랜드 및 모델
작동 장치:
액추에이터 브랜드와 모델
작동형:
단역 / 복역
입력 신호:
4~20mA 또는 다른 요구 사항
통신:
HART 6 / HART 7 / 다른 요구 사항
밸브 타입:
선형 / 회전형
밸브 이동:
필요한 이동 또는 회전
적용:
석유 및 가스 / 화학물질 / 전력 / 물 / 기타
배달 목적지:
국가/도시
요구되는 배송 날짜:
프로젝트 스케줄 또는 목표 날짜
대체 주문을 위해,기존 포지셔너 이름판 또는 선명한 제품 사진만약 가능하다면요. 이것은 우리가 제안하기 전에 모델과 구성을 확인하는 데 도움이 됩니다.
