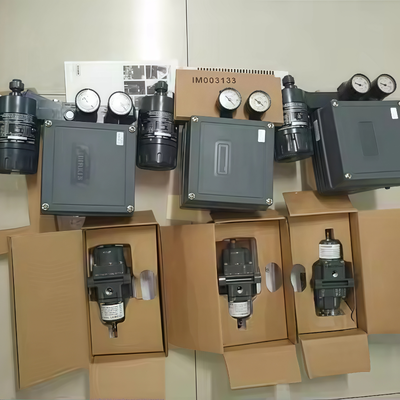

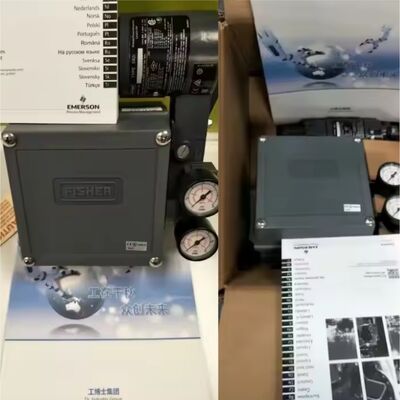

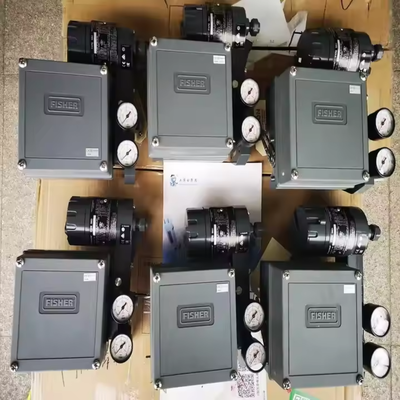

3582i 스테인리스 스틸의 선형 공기 단역 액추에이터용 전압 위치기 4~20mA

제품 개요

3582i는 대막 작동, 슬라이딩 스탬 제어 밸브 집합체에 제작 된 전기 공기압 밸브 위치기입니다.그것은 3582 공기 밸브 포지셔너에 설치 된 582i 전기 공기 변환기로 구성됩니다.변환기는 DC 전류 입력 신호를 수신하고 노즐 / 플래퍼 배열을 통해 비례적인 공기 출력을 생성합니다.이 출력은 공기 위치기를 공급합니다.별도로 장착된 변환기의 필요성을 제거합니다..

이 장치는 DC 전류 입력 신호에 비례하여 정확한 밸브 스탬 위치를 제공합니다.현장에서 검증된 디자인으로 빠른 반응과 대부분의 식물 환경에서 발견되는 진동에 견딜 수있는 능력으로 알려져 있습니다.낮은 평형 상태 공기 소비는 효율적인 운영에 기여합니다.

제로 및 스펜 조정은 커버를 제거하여 스크루드라이버와 키너를 사용하여 액세스 할 수 있습니다. 단위는 간단한 조정으로 직접 및 역행력 사이에서 전환 할 수 있습니다.공급 압력 및 밸브 부하의 변화는 포지셔너 작동에 최소한의 영향을 미칩니다.케이스, 부품, 그리고 가스켓 재료는 가혹한 환경에 견딜 수 있도록 선택되고, 위치레이터 출공 공기는 추가적인 보호를 위해 내부 부분을 정화합니다.

기술 사양

응용 산업

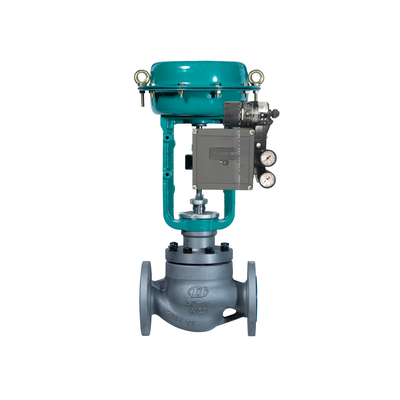

3582i는 프로세스 산업에서 대막 작동, 슬라이딩 스탬프 제어 밸브 어셈블리와 함께 사용됩니다. 흐름, 압력, 온도 및 레벨 제어 응용 프로그램을 처리합니다.조절 가능한 0 및 스판 범위는 모든 표준 입력 신호를 사용할 수 있습니다.하나의 위치기 가족에서 온 단위는 다양한 제어 응용 프로그램을 다루기 때문에 기본 예비 부품 재고 요구 사항이 단순화됩니다.

일반적 인 문제

• 포지셔너가 입력 신호에 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 노즐 / 플래퍼 단체가 막히지 않고 릴레가 작동하는지 확인합니다.

• 밸브 줄기 위치 입력 신호와 일치하지 않습니다: 제로와 스펜 캘리브레이션을 확인. 캠 위치가 액추에터 이동과 작용에 일치하는지 확인.

• 불규칙한 동작 또는 진동: 파이프 및 피팅에서 공기 누출을 검사합니다. 밸브 포장 또는 액추에터에서 과도한 마찰을 확인하십시오.

• 공급 압력 변동은 위치에 영향을 미칩니다.: 공급 압력이 안정적이고 권장 범위 내에서 확인. 3582i는 공급 압력 변화의 효과를 최소화하도록 설계되었지만 극심한 변동은 여전히 문제를 일으킬 수 있습니다.

• 대체 모델

3582i는 기존의 기압 위치기 디자인입니다. 디지털 통신과 진단이 필요한 새로운 설비에DVC6200 또는 DVC2000 디지털 밸브 컨트롤러는 동일한 제품 라인업의 현대적 동등합니다.582i 변환기는 현존하는 3582 기압 위치 장치에 현장 설치하여 3582i 구성으로 업그레이드 할 수 있습니다.비록 이것은 위치 장착 및 입력 신호 범위를 변경해야 할 수 있습니다공급자 간 대안의 경우 주문하기 전에 액추에이터 장착, 이동 범위 및 입력 신호 호환성을 확인하십시오.
