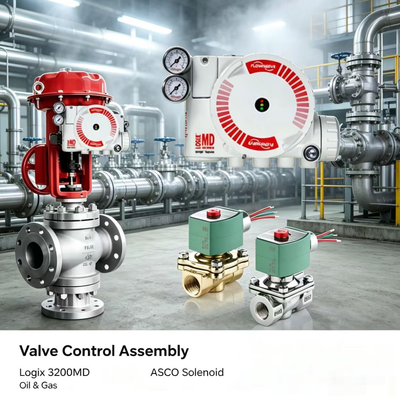

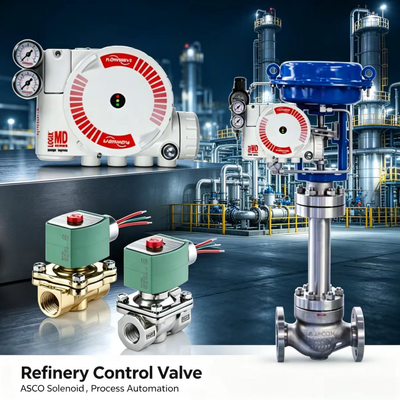

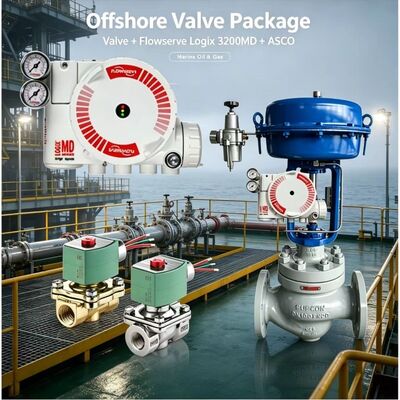

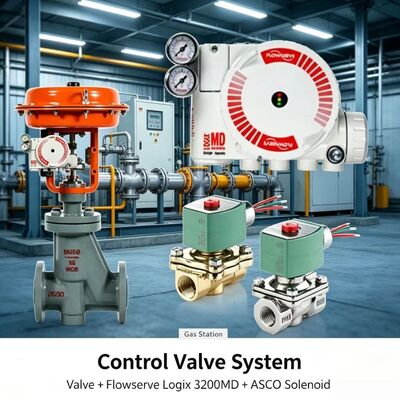

Flowserve Logix 3200MD는 리니어 또는 로터리 구성의 복동식 및 단동식 액추에이터 모두에 정밀한 스템 위치 제어를 제공하는 2선식 4-20 mA 디지털 밸브 포지셔너입니다. 입력 신호로 완벽하게 전원이 공급되며, 양방향 통신을 위한 HART 프로토콜을 지원하고 로컬 인터페이스, ValveSight 소프트웨어 또는 HART 휴대용 통신기를 통해 구성할 수 있습니다. 전자식 특성화 기능이 적용된 2단계 제어 알고리즘(이너 루프 스풀 제어 및 아우터 루프 스템 위치 제어)을 채택하여 기계식 캠이 필요하지 않습니다.
| 파라미터 | 값 |
|---|---|
| 전원 공급 | 2선식, 4-20 mA, 10.0–30.0 VDC |
| 컴플라이언스 전압 | 10.0 VDC @ 20 mA |
| 최소 작동 전류 | 3.6 mA (AO 미포함); 3.85 mA (AO 포함) |
| 불감대 / 반복성 | <0.1% / <0.05% 풀 스케일 |
| 선형성 | <0.5% (로터리); <0.8% (슬라이딩 스템) |
| 공기 소비량 / 용량 | <0.3 SCFM / 12 SCFM @ 60 psi (4 bar g) |
| 작동 온도 | –40 ~ 176 °F (–40 ~ 80 °C) |
| 하우징 | 주조 분체 도장 알루미늄 또는 스테인리스 스틸 |
| 무게 | 8.3 lb (3.9 kg) 알루미늄; 20.5 lb (9.3 kg) SS |
| 통신 | HART 프로토콜 |
정밀한 위치 제어, 진단 기능 및 위험 지역 규정 준수가 요구되는 공정 산업의 리니어 Mark One 밸브, 표준 및 옵션 Valtek 로터리 밸브, NAMUR 호환 로터리 액추에이터 제어.
교정은 어떻게 수행되나요?
로컬 QUICK-CAL 버튼(자동 또는 조그 모드) 또는 ValveSight/HART 375를 사용합니다.
어떤 공기질이 요구되나요?
ISA 7.0.01 (노점: 주변 온도보다 ≥18 °F 낮음, 입자 ≤5 µm, 오일 ≤1 ppm).
디지털 명령 모드로 작동할 수 있나요?
예, HART 디지털 설정값을 사용하기 위해 4-20 mA 신호를 무시할 수 있습니다.
페일 세이프(Fail-safe) 동작은 어떻게 됩니까?
액추에이터 배관 및 스프링에 의해 결정되며, 포지셔너 진단 기능을 통해 페일 세이프 도달 능력을 모니터링합니다.
