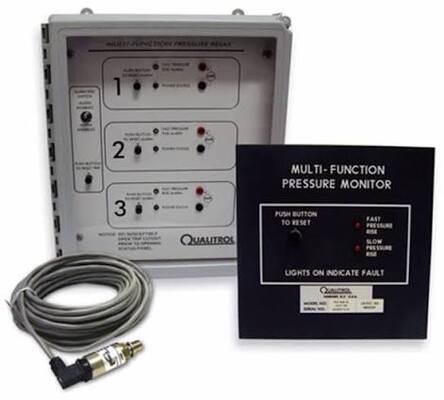

Qualitrol 930 시리즈 전자 압력 모니터
Qualitrol 930 전자 압력 모니터는 변압기 및 부하 탭 전환기 탱크의 위험한 급격한 압력 상승 및 느린 정적 압력 증가를 감지하는 다기능 장치입니다. 경보, 트립 및 연속 압력 모니터링을 위한 로컬 표시 및 원격 출력을 모두 제공합니다.
제품 개요
전자 센서는 탱크 압력을 제어 모듈에서 처리되는 연속 신호로 변환합니다. 시스템은 사용자가 조정 가능한 임계값을 사용하여 빠른 압력 이벤트 또는 점진적인 압력 축적에 반응하도록 설정할 수 있습니다. 전면 패널 LED는 작동 소스를 표시하며 릴레이는 순간 또는 씰인 작동으로 구성할 수 있습니다. 연속 0-1 mA 또는 4-20 mA 출력은 SCADA 시스템과의 통합을 허용합니다. 다중 센서 구성은 신뢰성을 향상시키고 잘못된 작동을 최소화하는 데 도움이 되는 논리 기반 트립 결정을 제공합니다. 이 설계는 오일 또는 가스 구획에 설치를 지원하며 기존 기계식 RPRR 장착 지점에 대한 개조 옵션을 포함합니다.
기술 사양
| 사양 | 세부 정보 |
|---|---|
| 제품 | Qualitrol 930 전자 압력 모니터 |
| 압력 범위 | 0-30 PSIG (0-2 bar) |
| 감지 유형 | 빠른 (급격한) 압력 상승 및 느린 (정적) 압력 |
| 센서 연결 | 1/4"-18 NPT |
| 출력 | SPDT 릴레이 (다중 센서 버전의 경우 최대 9개) + 아날로그 0-1 mA / 4-20 mA |
| 전원 옵션 | 범용 AC/DC 범위 사용 가능 |
| 최대 센서 케이블 | 750피트 (228.6m) |
| 표시등 | 고속 압력, 정적 압력 및 전원 상태용 LED |
| 작동 환경 | 변압기 제어 캐비닛 및 관련 설치에 적합 |
응용 산업
오일 또는 가스 충전 구획의 갑작스럽거나 점진적인 압력 변화를 안정적으로 감지해야 하는 전기 유틸리티 변압기 보호, 산업용 전력 시스템 및 변전소.
일반적인 문제
오래된 기계식 장치에서는 성가신 경보, 연속 압력 피드백 부족 또는 감도 조정의 어려움이 일반적입니다. 930 시리즈는 조정 가능한 설정, 다중 센서 논리, 연속 SCADA 호환 출력 및 명확한 로컬 상태 표시를 제공하여 작동 신뢰성을 향상시킵니다.
교체 모델
Qualitrol 900/910 기계식 급격 압력 상승 릴레이 및 유사한 돌발 압력 보호 장치에 대한 직접적인 전자 대체 또는 업그레이드 경로 역할을 합니다.
왜 우리에게서 구매해야 하는가
변압기 모니터링 및 보호 애플리케이션을 지원하는 경험을 바탕으로 정품 Qualitrol 제품을 제공합니다.
재고 및 배송 시간
표준 리드 타임은 6-8주입니다.
견적 요청 양식
센서 구성, 전원 공급 장치, 출력 유형, 장착 스타일 및 수량에 대한 요구 사항을 제출하여 자세한 견적을 받으십시오.
