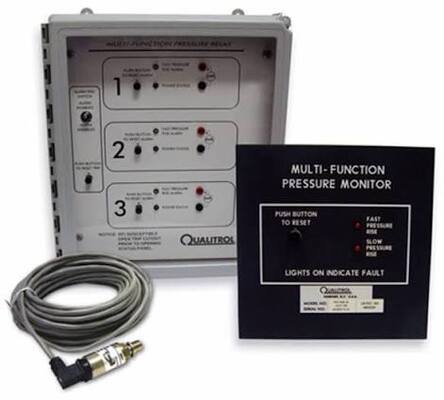

Qualitrol 930은 변압기 시스템의 급격한 압력 상승과 느린(정적) 압력 변화를 모두 감지하고 응답하도록 설계된 다기능 전자 압력 모니터입니다. 일반적으로 메인 변압기 탱크 및 부하 탭 전환기(LTC) 구획에 적용되어 위험한 압력 이벤트로부터 장비를 보호하는 데 도움이 되는 경보 및 트립 기능을 제공합니다.
이 장치는 탱크 압력을 지속적으로 모니터링하고 측정값에 비례하는 신호를 출력하는 전자 압력 센서를 사용합니다. 급격한 압력 상승 감지와 정적 압력 모니터링을 결합하고 실링 릴레이 기능을 포함합니다. 현장에서 조정 가능한 설정점을 통해 빠르고 느린 압력 이벤트 모두에 대한 감도를 사용자 정의할 수 있습니다. 로컬 LED 표시등은 상태를 보여주고, 연속 아날로그 출력은 원격 표시 또는 SCADA 통합을 지원합니다. 단일 센서 및 다중 센서 버전이 제공됩니다. 다중 센서 모델은 원치 않는 트립을 줄이는 데 도움이 되는 로직 구성표(예: 2/3)를 사용할 수 있습니다. 센서는 오일 및 가스 공간 모두에 적합하며 1/4"-18 NPT 또는 기존 Qualitrol 900/910 설치를 위한 레트로핏 어댑터를 통해 장착할 수 있습니다.
| 사양 | 세부 정보 |
|---|---|
| 모델 시리즈 | Qualitrol 930 |
| 기능 | 경보/트립을 갖춘 급격 및 정적 압력 모니터링 |
| 압력 범위 | 0 ~ 30 PSIG (0 ~ 2 bar) |
| 센서 장착 | 1/4"-18 NPT 압력 입력 포트 |
| 스위치 수 | 단일 센서: 최대 3 SPDT; 다중 센서: 최대 9 SPDT |
| 릴레이 접점 | 빠른 압력, 느린 압력 및 전원 상태 옵션 |
| 아날로그 출력 | 0-1 mA 또는 4-20 mA (원격/SCADA용) |
| 입력 전원 | 85-265 VAC 50/60 Hz 또는 110-370 VDC를 포함한 범용 옵션 |
| 케이블 길이 | 최대 750피트 (228.6m) |
| 주변 온도 (센서/케이블) | -40°C ~ 85°C |
| 주변 온도 (제어 보드) | 약. -30°C ~ 72°C |
| 보호 / 표시 | 작동 및 전원 상태를 위한 로컬 LED |
주로 전력 유틸리티 및 산업 변전소에서 전력 변압기 및 부하 탭 전환기 보호에 사용됩니다. 상태 기반 유지 보수 및 자산 보호 프로그램을 지원합니다.
기계식 급격 압력 상승 장치는 원치 않는 트립을 발생시키거나 지속적인 원격 모니터링이 부족할 수 있습니다. 930은 조정 가능한 감도, 다중 센서 로직 옵션, 연속 아날로그 출력 및 선택 가능한 순간 또는 실링 작동을 통한 명확한 로컬 표시를 통해 이러한 문제를 해결하는 데 도움이 됩니다.
기계식 Qualitrol 900/910 급격 압력 상승 릴레이 및 유사한 갑작스러운 압력 장치의 전자 업그레이드 또는 교체로 적합하며, 레트로핏 장착 옵션도 포함됩니다.
당사는 정품 Qualitrol 압력 모니터링 장비를 공급하고 변압기 보호 시스템에 대한 선택 및 적용에 대한 실질적인 지원을 제공합니다.
일반적인 생산 및 배송 시간은 6-8주입니다.
단일 또는 다중 센서 선호도, 전원 공급 장치 요구 사항, 원하는 아날로그 출력, 장착 요구 사항 및 수량에 대한 세부 정보를 제공하여 맞춤형 견적을 받으십시오.
