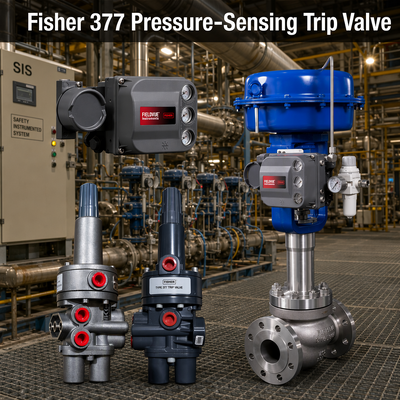

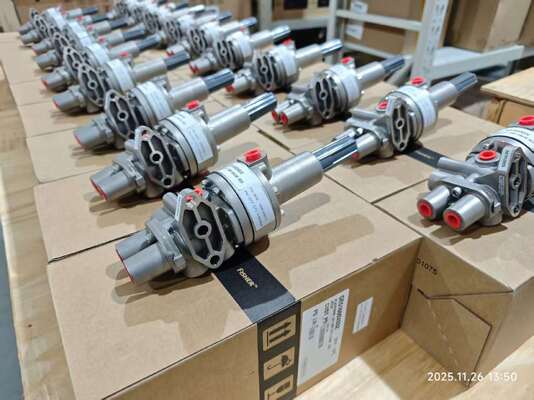

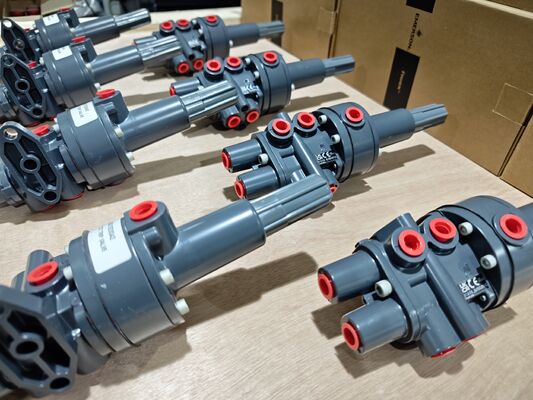

피셔 377 시리즈 트립 밸브
피셔 377 압력 감지 트립 밸브는 계기 공기 공급 압력이 미리 결정된 수준 이하로 떨어질 때 공압 액추에이터에 대한 자동 고장 안전 작동을 제공합니다. 공급 압력이 복구되면 장치가 자동으로 재설정되어 정상 제어를 복원합니다.
제품 개요
단일 377 트립 밸브는 이전에 여러 스위칭 밸브가 필요했던 기능을 수행하여 복잡성과 예비 부품을 줄일 수 있습니다. 고장 모드(상승, 하강 또는 마지막 위치 고정)는 배관 변경을 통해 선택할 수 있습니다. 대형 다이어프램, 최소한의 이동 부품, 알루미늄 또는 스테인리스 스틸의 내구성 있는 구조를 강조한 디자인입니다. 피셔 480, 585C, 685, 1061 및 유사한 피스톤 액추에이터와 함께 사용하기에 적합하며 매니폴드, 요크 또는 브래킷 설치를 위한 장착 옵션이 있습니다.
기술 사양
| 사양 | 세부 정보 |
|---|---|
| 제품 | 피셔 377 압력 감지 트립 밸브 |
| 고장 모드 | 다운 고장(377D), 마지막 위치 고정(377L), 업 고장(377U), 시계 방향/반시계 방향 닫힘(377CW/CCW) |
| 최대 공급 압력 | 10.3 bar (150 psig) |
| 최소 공급 압력 | 3.8 bar (55 psig) |
| 트립 포인트 범위 | 2.8 bar (40 psig) 최소 ~ 공급 압력의 72% |
| 연결부 | 1/4 NPT |
| 온도 성능 | 니트릴 씰 -40 ~ 82°C; 불소 고무 씰 -18 ~ 104°C |
| 재질 | 하우징: 알루미늄 또는 SST; 다이어프램/O-링: 니트릴 또는 불소 고무 |
| 인증 | ATEX, CUTR; SIL 3 지원 버전 사용 가능 |
| 무게 | 약. 0.95 kg (알루미늄) / 2.31 kg (SST) |
적용 산업
정제, 석유화학, 발전 및 계기 공기에 의존하는 일반 산업 제어 시스템을 포함하여 신뢰할 수 있는 액추에이터 보호가 필요한 공정 플랜트에 적용됩니다.
일반적인 문제
일반적인 문제에는 업/다운 고장 모드에 대한 잘못된 볼륨 탱크 선택 또는 트립 설정과 시스템 압력 간의 불일치가 포함됩니다. 올바른 구성과 장치의 조정 가능한 트립 포인트는 설치 및 시운전 중에 이러한 문제를 해결하는 데 도움이 됩니다.
교체 모델
기존 액추에이터 시스템의 다른 피셔 트립 밸브 또는 유사한 압력 감지 보호 장치의 대체품으로 호환됩니다.
왜 우리에게서 구매해야 하는가
우리는 정품 Emerson Fisher 계측에 중점을 두고 트립 밸브 선택 및 애플리케이션 매칭에 대한 지식이 풍부한 지원을 제공합니다.
재고 및 배송 시간
표준 리드 타임은 6-8주입니다.
견적 요청 양식
자세한 견적을 위해 필요한 고장 조치, 액추에이터 모델, 작동 압력, 온도 조건 및 재료 요구 사항을 제출하십시오.
