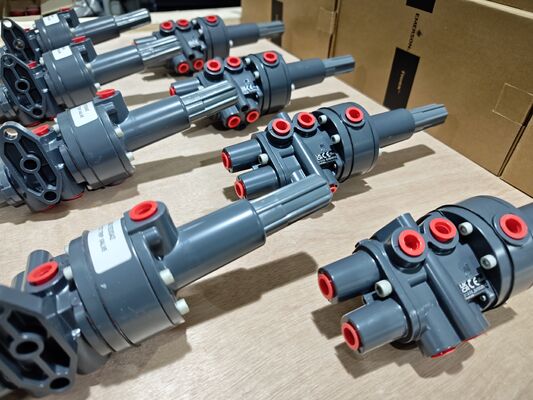

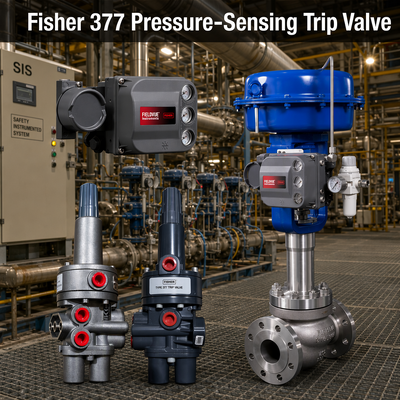

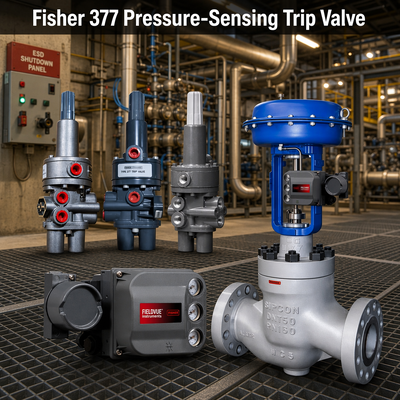

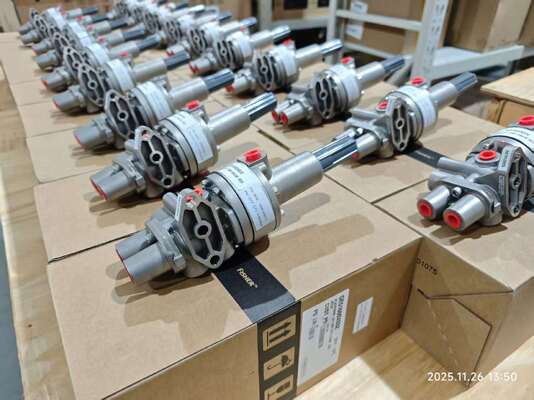

피셔 377은 공급 압력이 설정된 트립 포인트 이하로 떨어질 때 특정 액추에이터 또는 밸브 작동이 필요한 제어 애플리케이션을 위해 설계된 압력 감지 트립 밸브입니다. 액추에이터가 업 고장, 마지막 위치 잠금 또는 다운 고장을 유발하여 공정 안전을 유지하고 공급 압력이 복구되면 자동으로 재설정됩니다.
이 단일 유닛 트립 밸브는 여러 스위칭 밸브를 사용하는 시스템에 비해 배관을 단순화합니다. 트립 포인트는 조절 가능하며, 설계는 대형 다이어프램 면적과 적은 이동 부품을 사용하여 안정적인 성능과 긴 서비스 수명을 제공합니다. 사용 가능한 구성에는 다운 고장(377D), 마지막 위치 잠금(377L), 업 고장(377U) 및 회전식 닫힘 고장 옵션(377CW / 377CCW)이 포함됩니다. 매니폴드, 요크 또는 브래킷에 장착할 수 있으며 다양한 피셔 피스톤 액추에이터와 호환됩니다.
| 사양 | 세부 정보 |
|---|---|
| 유형 | 압력 감지 트립 밸브 |
| 사용 가능한 구성 | 377D (다운 고장), 377L (마지막 위치 잠금), 377U (업 고장), 377CW / 377CCW (회전식 닫힘 고장) |
| 공급 압력 | 최대 10.3 bar (150 psig); 최소 3.8 bar (55 psig) |
| 트립 포인트 | 2.8 bar (40 psig)에서 공급 압력의 72%까지 조절 가능 |
| 재설정 | 조절된 트립 포인트보다 12.5% ~ 33% 높음 |
| 본체 연결 | 1/4 NPT 내부 |
| 온도 범위 | 니트릴: -40 ~ 82°C (-40 ~ 180°F); 불소 고무: -18 ~ 104°C (0 ~ 220°F) |
| 하우징 재질 | 알루미늄 또는 스테인리스강 |
| 대략적인 무게 | 알루미늄: 0.95 kg; 스테인리스강: 2.31 kg |
| 위험 지역 | ATEX / CUTR 준수; SIL 3 가능 (377 SST) |
계기 공기 공급 손실 시 안정적인 안전 고장 액추에이터 작동이 필요한 석유 및 가스, 화학, 발전 및 기타 산업의 공정 제어 시스템에 사용됩니다.
사용자는 부적절한 트립 포인트 설정, 잘못된 고장 모드 배관 또는 특정 구성에 대한 볼륨 탱크 크기 조정과 같은 문제에 직면할 수 있습니다. 조절 가능한 트립 포인트와 변환 가능한 고장 모드는 올바르게 적용될 때 이러한 문제를 해결하는 데 도움이 됩니다.
액추에이터 보호 회로의 이전 피셔 트립 밸브 또는 동급 압력 감지 트립 장치의 직접적인 교체 또는 기능적 업그레이드 역할을 합니다.
당사는 정품 피셔(Emerson) 제품을 공급하며 액추에이터 및 공정 요구 사항에 기반한 올바른 구성 선택에 대한 실질적인 지원을 제공합니다.
일반적인 생산 및 배송 시간은 6-8주입니다.
맞춤형 견적을 위해 액추에이터 유형, 원하는 고장 모드, 공급 압력 범위, 재질 선호도 및 수량을 제공해 주십시오.
