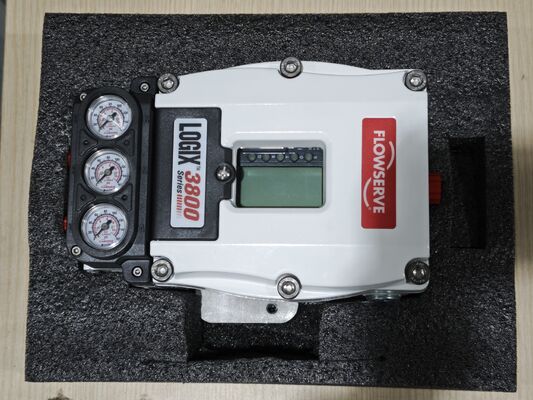

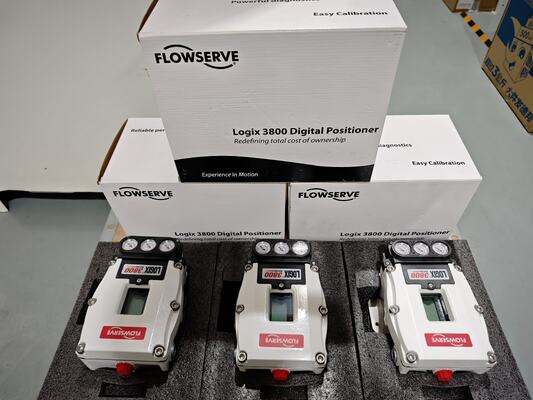

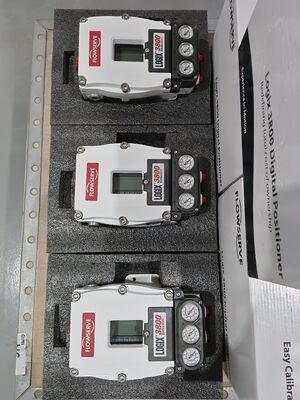

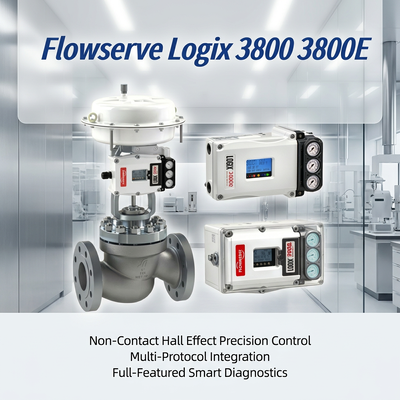

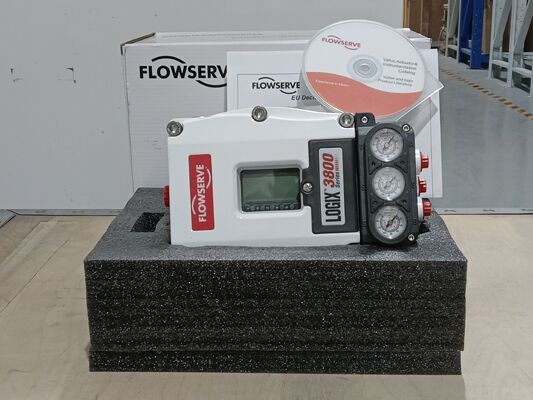

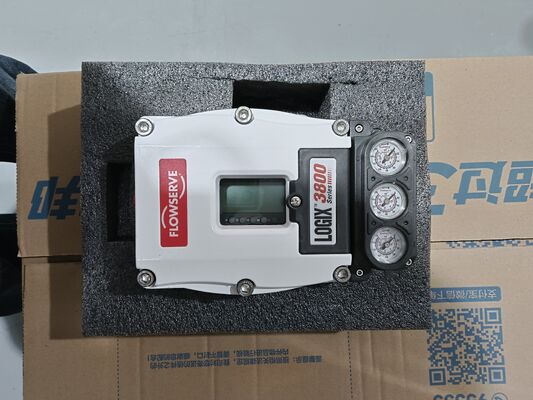

Flowserve Logix 3800 & 3800E — 디지털 포지셔너
[제품 개요]
Logix 3800: 5개의 온보드 압력 센서, ValveSight DTM 진단 기능, HART / Foundation Fieldbus / 4-20 mA 통신 기능을 갖춘 풀기능 디지털 포지셔너 — 가장 까다로운 석유 및 가스, 화학 환경에서 최대 공정 가동 시간을 위해 설계되었습니다.
Logix 3800E: 동일한 플랫폼을 기반으로 구축된 가치 기반 대안으로, HART / 4-20 mA / 이산 I/O를 제공하며 동일한 형태, 적합성 및 핵심 성능을 제공합니다 — SIL 3 기능 또는 IP66 견고성을 희생하지 않고 비용 경쟁력이 있습니다.
두 모델 모두 60초 이내에 제로, 스팬 및 게인을 자동 구성하는 원 버튼 빠른 보정 기능을 갖추고 있으며, 문제 없는 장기 안정성을 위해 차폐된 듀얼 엘리먼트 비접촉 자기 저항식 위치 센서를 사용합니다.
[기술 사양]
매개변수 Logix 3800 Logix 3800E
공기 용량 (단동) / (양동) 20.4 / 30.6 Nm³/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) 동일한 공압 플랫폼
통신 프로토콜 아날로그, HART, Foundation Fieldbus, 4-20 mA, 이산 I/O 아날로그, HART, 4-20 mA, 이산 I/O
작동 온도 / 보호 등급 -52°C ~ 85°C (양동) / IP66 -40°C ~ 85°C / IP66
인증 / 안전 ATEX, IECEx, FM/CSA, China CCC, Ex db, Ex ia / SIL 3 지원 가능 ATEX, IECEx, FM/CSA, Ex d, Ex ia / SIL 3 지원 가능
성능 (해상도 / 반복성 / 히스테리시스) ≤0.25% / ≤0.25% / ≤1.0% 동일한 핵심 성능
하우징 재질 구리 없는 알루미늄, 스테인리스 스틸 옵션 구리 없는 알루미늄, 플라스틱 옵션 (GP)
진단 5개의 압력 센서 + ValveSight DTM (오프라인/온라인 시그니처 포함) RedRaven IoT 연결 (자산 상태 모니터링용)
출처: Flowserve Logix 3800 브로셔 (LGENBR3100-03, 05/2018) & Flowserve.com 제품 페이지
[적용 산업]
석유 및 가스 — 업스트림, 미드스트림 및 다운스트림 제어 밸브 자동화 (방폭 (Ex d IIC) 위험 지역), 접근 불가능한 위치를 위한 원격 장착 구성 포함.
화학 — SIL 3 안전 무결성, 내식성 구리 없는 알루미늄 하우징 및 예측 진단이 필수적인 기본 유기/무기 화학 처리.
전력 및 수자원 — 보일러 급수 제어, 냉각수 조절 및 폐수 처리 (HART 지원 원격 모니터링으로 현장 검사 빈도 감소).
[일반적인 문제 및 해결 방법]
포지셔너 자동 보정 실패 — 공급 공기 압력이 최소 4.1 bar (60 psi) 요구 사항을 충족하는지 확인하십시오. I/P 압전 드라이버 모듈을 검사하고 피드백 샤프트 (NAMUR 또는 D-샤프트)가 액추에이터 링키지와 올바르게 결합되었는지 확인하십시오.
과도한 공기 소비 또는 공압 누출 경고 — 5개의 온보드 압력 센서가 액추에이터 튜브와 릴레이 누출을 지속적으로 모니터링합니다. ValveSight DTM 시그니처 테스트를 실행하여 누출이 액추에이터 다이어프램, 튜브 또는 공압 릴레이에 있는지 격리하십시오.
HART/Fieldbus 통신 손실 — 루프 규정 전압이 20 mA에서 ≥10 VDC (유효 저항 ~500 Ω)인지 확인하십시오. LCD/키패드 메뉴를 통해 펌웨어 버전을 확인하고 DD/DTM 파일이 호스트 시스템 개정판과 일치하는지 확인하십시오.
[교체 모델]
이전 모델: Logix 3200 / 3400 (단종) — 3800 시리즈는 듀얼 포펫 공압 릴레이를 통한 최대 80% 향상된 공기 용량, 통합 온보드 진단 및 펌웨어 업그레이드 가능한 전자 장치로 두 모델을 모두 대체합니다.
동일 계열 대안: 예산 민감 애플리케이션을 위한 Logix 3800E (Foundation Fieldbus 및 고급 DTM 진단 기능 제외); 정상 상태 작동 중 배출 제로를 요구하는 환경 규정 준수 애플리케이션을 위한 Logix 3800zb (Zero-Bleed).
타사 브랜드 동등 모델: Fisher DVC6200, Siemens SIPART PS2, ABB TZIDC — Flowserve의 장점은 듀얼 엘리먼트 비접촉 센서, 5개 압력 센서 진단 스위트 및 원 버튼 빠른 보정 기능에 있습니다.
[왜 우리에게서 구매해야 하는가]
Valtek/Logix 생산 라인에 직접 접근할 수 있는 공장 승인 Flowserve 유통업체 — 모든 장치는 전체 OEM 보증 및 추적 가능성과 함께 배송됩니다.
모든 포지셔너는 I/P 보정, 릴레이 기능 확인 및 최신 릴리스에 대한 펌웨어 확인을 포함한 사전 출하 공압 벤치 테스트를 거칩니다.
원격 ValveSight DTM 설정 지원, 현장 시운전 및 48시간 이내 발송되는 신속한 예비 부품 (I/P 모듈, 릴레이 키트, 피드백 샤프트)을 포함하는 애프터 서비스 지원.
[재고 및 배송 시간]
표준 Logix 3800 (HART, 알루미늄 Ex d 하우징): 주문 확인 후 일반적으로 4~6주.
Logix 3800E (HART, 알루미늄 또는 플라스틱 하우징): 일반적으로 3~5주.
특수 구성 (Foundation Fieldbus, 스테인리스 스틸 Ex d, 원격 장착): 인증 및 빌드 복잡성에 따라 8~12주.
[견적 요청 양식]
견적을 요청하려면 다음 정보를 제공하십시오: 회사명 / 담당자 / 이메일 / 모델 (3800 또는 3800E) / 통신 프로토콜 (HART, FF 또는 4-20 mA) / 하우징 (알루미늄 Ex d, 알루미늄 IS, SS Ex d 또는 플라스틱 GP) / 작동 방식 (단동 또는 양동) / 수량 / 적용 분야.
