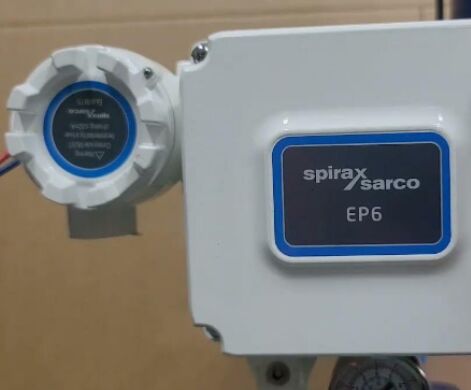

Spirax Sarco EP6SLS1-A는 4-20mA 제어 신호를 정밀한 공압 출력으로 변환하여 정확한 밸브 위치를 보장하는 신뢰할 수 있는 전기-공압 포지셔너입니다. NAMUR 규격을 준수하는 단동식 선형 액추에이터용으로 설계되었으며, 입력 신호와 밸브 스트로크 간의 정확한 비례성을 보장하고 옥외 설치에 적합한 견고한 주조 알루미늄 하우징을 갖추고 있습니다.
| 입력 신호 | 4-20mA (분할 범위 최소 진폭 8mA) |
| 임피던스 | 최대 250 ±15 Ω |
| 공기 공급 | 1.4 ~ 7.0 bar (액추에이터 스프링 범위보다 5 ~ 10 psi 높게 조절) |
| 공기 품질 | ISO 8573-1:2010 클래스 3:3:2 |
| 출력 압력 | 공급 압력의 0 ~ 100% |
| 액추에이터 스트로크 (선형) | 20mm ~ 150mm |
| 작동 | 단동식 / 페일 벤트 |
| 작동 온도 | 표준 -20 °C ~ +70 °C |
| 공기 유량 | 1.4 bar에서 80 LPM |
| 정상 상태 공기 소비량 | 1.4 bar에서 2.4 LPM |
| 공기 연결부 | 1/4" NPT 암 |
| 전기 연결부 | M20 케이블 글랜드, 0.5 ~ 2.5 mm² 도체용 단자 |
| 감도 | ±0.2% F.S. (단동식) |
| 히스테리시스 | ±1% F.S. |
| 직선성 | ±1% F.S. (단동식) |
| 반복성 | ±0.5% F.S. |
| 보호 등급 | IP66 |
| 하우징 재질 | 주조 알루미늄 (부식 방지 페인트 RAL9016) |
| 배송 중량 | 약 2.8kg (포지셔너만 해당; 장착 키트 별도) |
증기 시스템, 난방 회로, 공정 라인 및 산업 플랜트의 공압 제어 밸브 모듈레이션 제어에 적합하며, 특히 Spirax Sarco 액추에이터 (PN9000, TN2000 또는 PNS 시리즈)와 함께 사용하여 정확한 위치 결정으로 효율성과 응답성을 향상시킵니다.
Q: 어떤 액추에이터와 함께 작동합니까?
A: NAMUR 호환 선형 또는 회전식 공압 액추에이터; 선형 스트로크 20-150mm.
Q: 루프 전원입니까?
A: 예, 2선식으로 4-20mA 신호로 직접 전원이 공급됩니다.
Q: 옥외에서 사용할 수 있습니까?
A: 예, IP66 보호 및 처리된 알루미늄 하우징으로 가능합니다.
Q: 공기 공급 요구 사항은 무엇입니까?
A: ISO 8573-1:2010 클래스 3:3:2에 따라 깨끗하고 건조한 공기 1.4-7 bar.
Q: 게이지가 포함되어 있습니까?
A: 표준 모델에는 종종 공급/출력 압력 게이지가 장착되어 있습니다.
저희 팀이 장착 키트 선택, 사이즈 조정 또는 가용성에 대해 도와드릴 수 있습니다. 제어 밸브 설정을 위해 문의하십시오.
쿼터턴 액추에이터용 EP6 회전식 버전 (EPR)을 고려하거나 Spirax Sarco PN9000 시리즈 공압 액추에이터와 함께 사용하여 완전한 어셈블리를 구성하십시오.
