IMI STI PT 시리즈 SR/CCK 밸브 포지셔너 나비 플러그 볼 밸브용 밸브 포지셔너

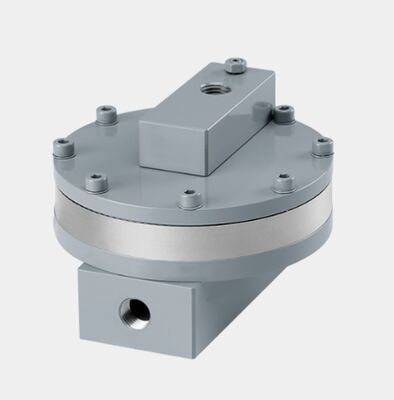

IMI STI PT 시리즈 SR/CCK 밸브 포지셔너 (valve positioner) 는 산업용 밸브의 4분의 1 회전 비율 작동을 위해 설계된 중량용 공기 및 전기 공기 위치화 솔루션입니다.힘의 균형 원칙에 기초한, 그것은 선형 또는 비선형 제어 신호 기능을 통해 선형의 위치를 정확하게 결정하는 동시에, 액추어터 마찰을 제거하고 응답 속도를 높이기 위해 공기 신호를 증폭합니다.공기 필터 조절기와 최종 제어 요소 동작 장치 사이의 원활한 통합을 위해 설계된, 이 포지셔너는 단일 및 이중 작용 회전 액추어터와 특정 브래킷을 가진 선형 액추어터를 지원합니다.탄탄한 구조로 가혹한 산업 환경에서도 안정적인 성능을 제공합니다, 프로세스 자동화 분야에 걸쳐 공기 밸브 세트의 핵심 제어 구성 요소가됩니다.

• 극심하고 위험한 작업 조건에 대한 무거운 용량 설계
• 유연한 동작기 호환성을 위해 단일 또는 이중 작용으로 구성할 수 있습니다.
• 270° 각까지 선형 램프로 장착되어 있으며, 요청에 따라 주문형 램프 프로파일도 제공됩니다.
• 램 작동 각도 및 범위 조정 장치에 명확하게 표시
• 액추에이터 마찰을 줄이고 반응 속도를 향상시키기 위해 공기 신호를 증폭
• 다양한 제어 신호 요구 사항에 대한 분산 범위 신호 스풀 밸브
• 실시간 운영 모니터링을 위한 통합된 시각 위치 표시기
• 경화 저항성을 높이기 위한 스테인레스 스틸 전체 구조 옵션
• 낮은 히스테레시와 우수한 선형성으로 높은 위치 정확도
• 야외 설치, 해상, 모래 폭풍 및 구리 없는 환경 조건에 적합
• 단일 제어 신호는 여러 동작 장치의 기능 순서 검사를 가능하게합니다.

• 입력 신호: 3-15 psi 공기 / 4-20 mA 전기 공기; 분할 범위 3-9 / 9-15 psi 사용 가능
• 공급 압력: 2-10 바 (표준), 2.5-7 바 최적 작동 범위
• 작동 온도: -20°C ~ +70°C; 요청에 따라 사용자 정의 온도 범위가 제공됩니다
• 위치 정확도: 전체 범위의 1% (선형 캄)
• 감수성: 신호 범위의 0.25%
• 히스테레시스: 전체 스트록의 0.5%
• 선형성: 전체 도중의 1%
• Cv 최대 낮은 흐름: ND 1/4 "입구 = 0.34; ND 1/4" 출구 = 034
• 공기 소비: 400kPa (60 psi) 에서 1.02 Nm3/h (0.6 SCFM)
• 공급 연결: ND 1/4 "
• 전기 연결: ND 1/2" NPTF
• 무게: 산업용 품질의 컴팩트 구조 (표준 버전)
• 준수: EN ISO 9001 품질 표준; 위험 구역에 대한 ATEX 준수

IMI STI PT 시리즈 SR/CCK 밸브 포지셔너 (valve positioner) 는 수요가 높은 산업 부문에서 프로세스 자동화 시스템에서 널리 적용되며, 공기 밸브 세트의 중요한 제어 부품으로 사용됩니다.주요 응용 분야는:

• 석유 및 가스 생산, 정제 및 파이프 라인 시스템
• 화학 및 석유화학 가공 공장
• 전력 생산 (열력, 수력 및 가스 발전소)
• 금속 생산 및 금속 가공
• 해상산업시설 및 해양용품
• 가혹한 환경 조건의 중공업
• 구리 없는 부품이 필요한 공정 시스템
• 나비, 플러그 및 볼 밸브가 있는 산업용 파이프 라인
• 프로세스 자동화에서 회전 및 선형 작동 장치 제어
• 폭발성 대기를 가진 위험 지역 작업

그것은 회전 단일 / 이중 작용 액추어터의 비례 작동을 위해 설계되었습니다 (비둘기, 플러그, 볼 밸브) 및 특정 브래킷과 결합되면 선형 액추어터와 함께 사용할 수 있습니다.

네, 그것은 야외 설치에 적합한 견고한 디자인을 특징으로하며 해상, 모래 폭풍, 구리 없는 다양한 열악한 산업 환경 조건에도 적합합니다.

화학, 석유화학 및 고 습도 산업 환경에서 우수한 부식 저항을 제공하는 스테인리스 스틸 구조 옵션이 제공됩니다.

요청에 따라 특별한 램프 프로파일이 제공되며, 표준 선형 램프는 270° 각까지 대부분의 일반적인 액추에이터 스트로크 길이를 지원합니다. 램프 조정은 현장 캘리브레이션을 위해 명확하게 표시됩니다.

네, 그것은 분산 범위 신호 스풀 밸브가 장착되어 있으며, 다양한 프로세스 제어 요구 사항을 위해 3-9 / 9-15 psi 분산 범위 입력 신호를 지원합니다.

포지셔너는 현장에서 간단한 캘리브레이션을 위해 표시 범위와 각도 조정을 갖추고 있습니다. 그것의 모듈형 중량 설계는 유지 보수 요구를 최소화합니다.일상적인 서비스용 부품에 쉽게 접근 할 수 있습니다..

네, 폭발 가능성이 있는 대기 중 ATEX 지침을 준수하도록 제작되어 석유, 가스 및 화학 부문에서의 위험 지역 작업에 적합합니다.

압력 측정기는 표준 액세서리이며, 주문 설치 브래킷과 연결 어댑터가 요청에 따라 특정 설치 요구 사항에 사용할 수 있습니다.

제품 문의, 기술 지원, 사용자 정의 요청 및 주문을 위해, 우릴 통해 연락하십시오:

웨이차트/what's 앱/전화 번호:+8613472860702

우리의 전문 팀은 귀하의 프로세스 자동화 및 밸브 제어 요구 사항에 대한 신속하고 맞춤형 솔루션을 제공합니다.
