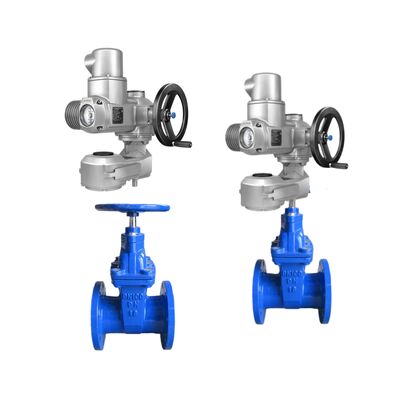

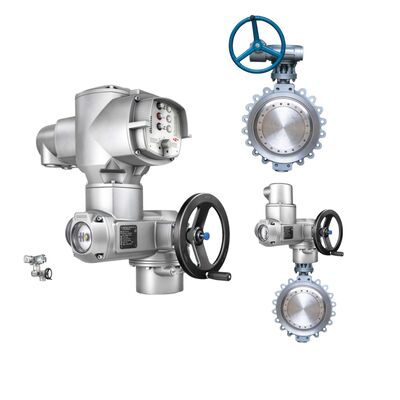

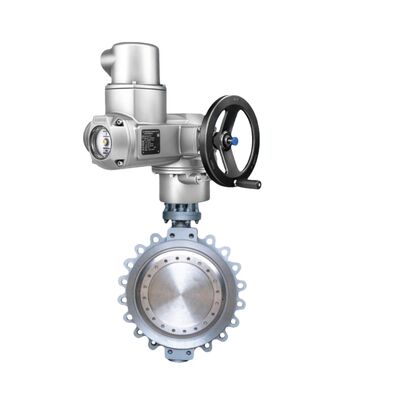

AUMA의 SQ 05.2 ∼ 14.2 (오픈 클로즈) 와 SQR 05.2 ∼ 14.2 (모듈링) 은 밸브 기계에 탑재하기 위해 UKCA에 따라 인증된 전기 부분 회전 액추어이다.3단계 전동 모터로 가동되며 자동 잠금 기어, 그들은 90 ° 작동을 위해 조정 가능한 토크를 제공합니다. AUMA NORM, SEMIPACT, MATIC 또는 AUMATIC AC 01과 같은 제어 장치와 결합됩니다.2, 그들은 필드버스 통합을 포함한 고급 기능을 지원합니다. 이러한 액추에이터는 영국 안전 표준 (기계, 전기, EMC, RoHS, 라디오) 의 준수를 보장합니다.산업용 밸브 자동화용으로 신뢰성 있게.
| 매개 변수 | 세부 사항 |
|---|---|
| 면세 유형 | SQ: S2 - 15/30 min; SQR: S4 - 25/50%, S5 - 25% |
| 토크 범위 | 50~2,500 Nm (SQ), 75~1,200 Nm (SQR) 를 조절한다. |
| 스윙 앵글 | 75°~105° (조정 가능) 최대 10회전까지 여러 회전 옵션 |
| 작동시간 (90°) | SQ: 4-100 s; SQR: 8-100 s |
| 시간당 시작 | SQR: 최대 1500 c/h |
| 모터 전압 | 100~690V AC, 50/60 Hz; 허용값 ±10/30% 전압, ±5% 주파수 |
| 현재 당첨 | 200~1,200mA (전압에 의존) |
| 환경 조건 | -25°C ~ +70/60°C, 고도 ≤2000m, RH 100% |
| 장막 | IP68 (8m/96 h); 오염도 4 |
| 진동 | 1g, 10~200 Hz |
| 부식 | KS (C4 중간); KX (C5 극한) |
| 입력/출력 | 제어: 7-15mA; 접촉: 250V AC, 1-5A; 아날로그: 0/4-20mA (500 Ω 부하) |
| 표준 준수 | EN 60034-1, EN 50178, EN IEC 63000, EN 61000-6-2/4, EN 300 328, EN 301 489 |
물/전력 발전소 및 화학 공정을 포함한 비위험적인 산업 환경에서 부분 회전 밸브 가동을 위해 설계된 것. 파이프 라인에서 켜고 끄는 작업에 SQ.흐름 제어 시스템에서 정밀 조절을 위한 SQR- 먼지 부위에 대한 옵션 Ex 구역 22; EN 15714-2 평생 표준을 준수합니다.
어떤 전력 변동이 지원되나요?
방역량으로 100~690V AC의 넓은 범위; 제어 장치에 24V DC가 선택됩니다.
어떻게 잘못된 단계 순서를 처리할까요?
자동 교정이 잘못된 회전을 방지합니다.
애플리케이션을 조정할 수 있을까요?
네, SQR 모델, S4/S5 듀티와 적응형 죽은 밴드
어떤 문서가 있습니까?
VII B 부록에 따른 기술 문서; 국가 당국으로 요청하십시오.
2천미터 이상의 고도에서 사용할 수 있나요?
2000m까지 표준; 더 높은 높이를 위해 AUMA를 참조하십시오.
