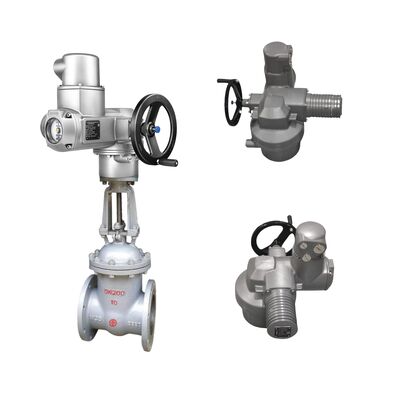

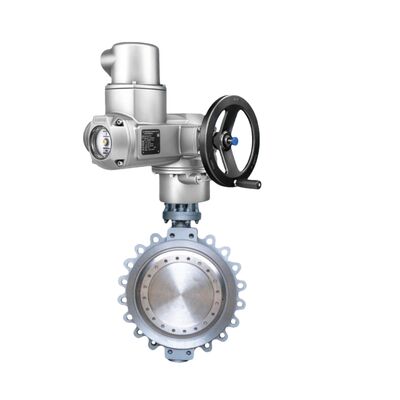

AUMA의 SQ 05.2 SQ 14.2 및 SQR 05.2 SQR 14.2은 일반적으로 90° 정도의 스윙 각도를 가진 나비 또는 공용 밸브와 같은 산업용 밸브의 자동화를 위해 설계된 전기 부분 회전 액추에이터입니다.이 액추에이터는 오픈 클로즈 (SQ) 및 모듈링 (SQR) 버전으로 제공됩니다., AUMA NORM (기본), SEMIPACT (콤팩트), AUMA MATIC (종합) 및 AUMATIC AC 01.2 (필드버스와 함께 고급) 를 포함한 다양한 제어 옵션과 통합됩니다.2008년 기계 안전 규정에 대한 UKCA 인증, 그들은 밸브 작동을 위해 최종 기계에 안전하게 통합을 보장합니다. 산업 환경에서 신뢰성을 위해 구축, 그들은 전기 모터 드라이브, 수동 핸드 휠 오버라이드,그리고 고급 모델의 침입적이지 않은 설정.
| 매개 변수 | 세부 사항 |
|---|---|
| 토크 범위 | SQ: 50-2,400 Nm (조정 가능); SQR: 75-1,200 Nm 조절 |
| 스윙 앵글 | 표준 75°-105°; 옵션 15°-45°, 45°-75°, 105°-135° |
| 90°의 작동시간 | SQ: 4-100 s; SQR: 8-100 s |
| 출동자 수 | SQR: 최대 1500c/h |
| 모터 | 3단계 AC 비동기, 단열 F/H, 열 스위치/PTC 열역 |
| 전원 공급 | 100~690V AC ±10/30%, 50/60 Hz ±5%; 선택적으로 24V DC 외부 |
| 환경 온도 | -25°C ~ +70°C (열고 닫기), +60°C (조정) |
| 장막 보호 | IP68 (8m의 물 속에서 96시간) |
| 진동 저항 | 1g, 10~200Hz |
| 부식 보호 | KS (중간 오염물질의 표준); KX/KX-G (극단) |
| 제어 입력 | 24~115V DC/AC, 7~15mA; 광 단열 |
| 피드백 신호 | 6-12 프로그램 가능한 접촉 (250 V AC, 1-5 A); 아날로그 0/4-20 mA 위치/토크 |
| 고도/ 습도 | 해발 2,000m 이상, RH가 100%까지 |
| 일생 | EN 15714-2 표준을 충족하거나 초과합니다. |
이 액추에이터는 물 처리, 전력 생산, 화학 처리 및 폐수 관리와 같은 산업에서 부분 회전 밸브를 자동화하는 데 이상적입니다.SQ 모델은 파이프 라인 및 탱크에서 개방형 폐쇄 작업에 적합합니다, SQR는 흐름 / 압력 조절을위한 모듈링 작업을 탁월하게합니다. 선택적 인 Ex 22 구역 먼지 인증과 함께 폭발성이없는 영역에 적합합니다. 묻힌 서비스 또는 지속적인 수중 사용은 아닙니다.
이 액추에이터들은 어떤 규정을 준수합니까?
기계 안전 UKCA (S.I. 2008 제 1597호), RoHS (S.I. 2012 제 3032호), EMC (S.I. 2016 제 1091호), 라디오 장비 (S.I. 2017 제 1206호) 및 전기 안전 (S.I. 2016 제 1101호)
위험 지역 에서 사용 할 수 있습니까?
부위 22의 먼지 (II3D IP6X T150°C) 에 대해서는 선택 사항이며, 특정 변종이 없는 가스 폭발성 부위에 대해서는 선택 사항이 아닙니다.
어떻게 제어 시스템과 통합할 수 있을까요?
AUMATIC 컨트롤에서 Profibus DP, Modbus, Foundation Fieldbus와 같은 병렬 입력 또는 필드버스 프로토콜을 통해
작동 장치가 변형됐다면?
허가되지 않은 변경 사항은 선언을 무효화합니다. 지원에 AUMA에 문의하십시오.
고 진동 환경에는 적합할까요?
그래, 1g 진동에 저항해 10~200Hz, 산업용 시설에 이상적입니다.
