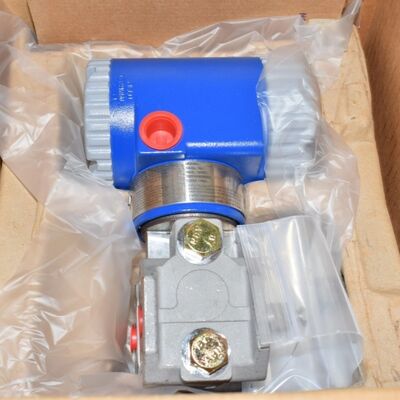

슈나이더 폭스보로 IDP10 차차 압력 송신기 스마트 DP 센서

폭스보로 IDP10 I/A 시리즈 전자 d/p 셀 송신기는 공정 제어 및 흐름 측정 응용 프로그램에서 정확하고 신뢰할 수있는 차차 압력 측정에 설계되었습니다.그것은 두 압력 사이의 차이를 변환 (실리콘 스트레인지 미세 센서의 반대쪽에 적용) 4 ~ 20 mA 출력 신호로, 선택적으로 원격 설정 및 모니터링을 위한 상복된 HART 디지털 신호로

IDP10는 다양한 구조 버전 (전통형 또는 저프로필형) 으로 제공되며 간단한 아날로그 출력이나 지능형 디지털 출력에 적합한 구성으로 공급될 수 있습니다.액체 수준 또는 밀도 측정에 대한 흐름 측정에서 광범위한 산업 측정 작업에 적합합니다..

송신기는 화학, 석유 및 가스, 물 및 폐수, 발전,그리고 안정적이거나 까다로운 공정 조건에서 정확한 차차 압력 또는 흐름 측정이 필요한 모든 시설.

• 실리콘 스트레인지메이저 마이크로센서, 수천 개의 설치에서 검증, 안정적인 장기적인 성능을 제공합니다.
• 선택 가능한 출력: 원격 구성 및 진단을위한 표준 4 ∼ 20 mA 아날로그 또는 지능형 HART / FoxCom / FOUNDATION 필드버스 디지털 통신.
• 다양한 설치 제한에 맞게 전통적인 또는 낮은 프로필 (콤팩트) 주택을 선택할 수 있습니다.
• 에포시 코팅 알루미늄 또는 316 스테인리스 스틸을 포함한 내구성있는 주택 선택, 둘 다 NEMA 4X / IEC IP66 보호 표준을 충족합니다.
• 다양한 센서 재료: 316L 스테인리스 스틸, 코-니-Cr 합금, 하스텔로이 (니켈 합금), 모넬 또는 탕탈?? 다양한 프로세스 매체와 일치합니다.
• 직결 연결, 매니폴드 장착 또는 원격 밀폐를 포함한 유연한 장착 옵션; 파이프, 표면 또는 매니폴드 설치를위한 선택적 장착 브래킷.
• 구성 가능한 출력 동작: 선형 또는 정사각형 출력, 앞으로 또는 역행동, 조절 가능한 덤핑, 고장/하향 안전 local 로컬 인터페이스 또는 원격으로 구성 가능합니다.
• 위험 또는 폭발성 대기 시설에 적합합니다. ATEX / IECEx / FM / CSA 인증과 함께 제공되는 버전, ANSI / ISA 12에 맞는 듀얼 시일 옵션.27.01.

• 측정 유형: 차차압
• 센서 기술: 실리콘 스트레인지 미크로센서 (d/p 셀)
• 출력 신호: 4 ∼ 20 mA 아날로그; 옵션 디지털 중복 HART / FoxCom / FOUNDATION 필드버스 (모델에 따라)
• 출력 모드: 선형 또는 제곱근 확장성; 앞으로 또는 역행동; 사용자가 선택할 수 있는 완화 및 안전 동작
• 스판 (차차 압력 범위): 모델 및 응용 프로그램에 따라 구성됩니다. 예를 들어 낮은 차차 (예: 0.5 ∼ 30 inH2O) 는 프로세스 커넥터 및 센서 버전에 따라 더 높은 범위까지.
• 정적 압력 등급: 모델 구성과 재료에 따라 달라집니다. 적절한 구성이 선택되면 높은 정적 압력 환경을 포함한 많은 산업용 애플리케이션에 적합합니다.
• 호스팅 및 보호: 에포시 코팅 알루미늄 또는 316 스테인리스 스틸 호스팅, NEMA 4X / IEC IP66 등급, 가혹한 산업 환경에 적합합니다.
• 센서 젖은 재료: 316L 스테인리스 스틸, Co-Ni-Cr 합금, 니켈 합금 (Hastelloy), Monel, Tantalum

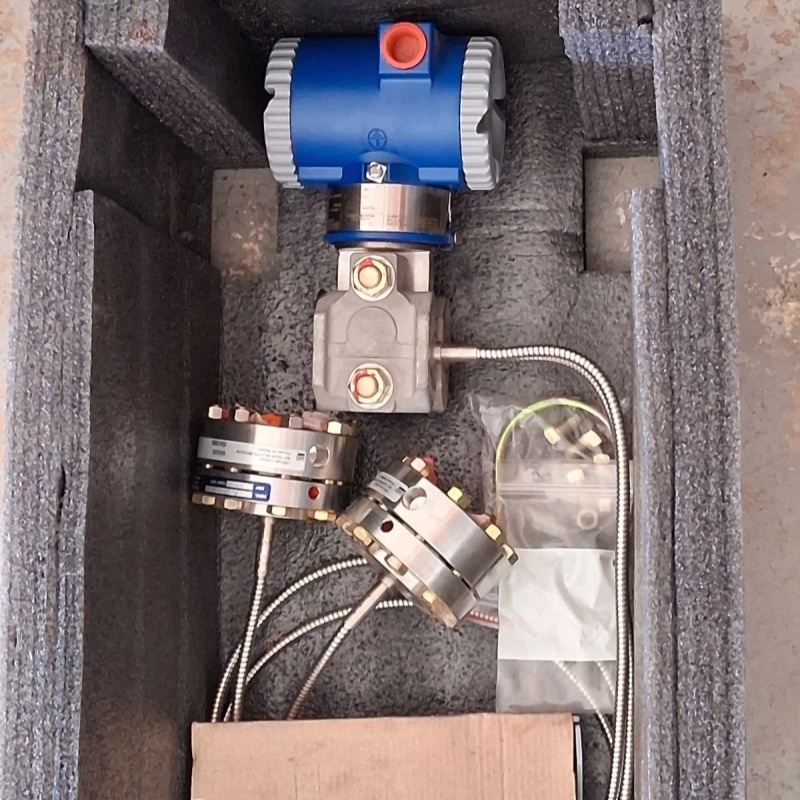

• 장착 옵션: 선택적인 브래킷을 사용하여 직접 프로세스 장착, 매니폴드, 파이프 또는 표면 장착; 고온 또는 부식적 서비스에 사용할 수있는 원격 봉인 또는 모세혈관 봉인 구성.
• 선택적 로컬 디스플레이: 디지털 버전이 선택되면 로컬로 액세스 할 수있는 누르기 설정 및 캘리브레이션과 함께 LCD 디지털 표시기.
• 적합성 및 인증: CE 표시; 위험 지역 (ATEX, IECEx, FM, CSA) 에 대해 인증 된 버전이 제공됩니다. ANSI/ISA 12에 따라 두 개의 밀봉 옵션.27.01-2003년

• 오리피스 플레이트, 벤투리 튜브, 흐름 노즐 또는 다른 흐름 요소와 같은 기본 장치에 대한 흐름 측정
• 밀폐된 또는 압력 상태의 용기, 탱크 또는 수저에서 기압차를 사용하거나 원격 밀폐 구성을 통해 액체의 수치를 측정
• 2단계 또는 계층 유체가 존재하는 공정 탱크에서 인터페이스 수준 또는 밀도 기반 측정
• 프로세스 제어, 보관 전송, 필터 모니터링, 펌프 작동 또는 안전 시스템을 위한 파이프 라인에서의 흐름 또는 압력 하락 모니터링
• 화학 공장, 석유 및 가스 시설, 발전소, 수처리 시설, 석유화학 시설의 일반 산업 차압 모니터링그리고 다른 공정 산업은, 신뢰할 수 있는 차차 압력 감지 및 제어

• 폭스보로 IDP10S 지능형 차차 압력 송신기 (더 높은 성능, 연장 범위 및 진단)
• 폭스보로 IDP05 / IDP100 시리즈 차차 압력 송신기 (다양한 압력 범위 또는 애플리케이션 요구 사항)
• 폭스보로 / 슈나이더 일렉트릭에서 공급하는 다른 압력 / 레벨 송신기 및 압력, 레벨, 가이드 압력 또는 절대 압력 측정용 기기
