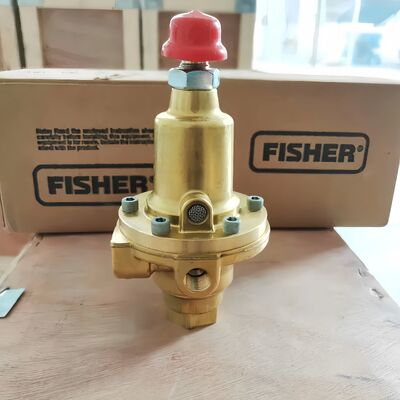

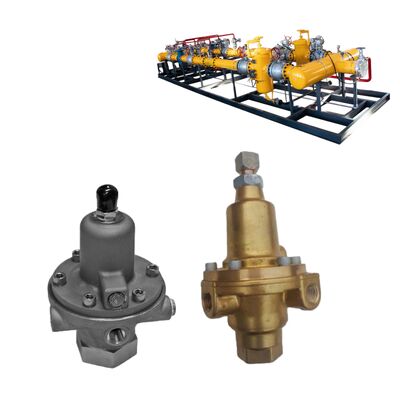

피셔 타입 1301F 및 1301G 고압 조절기는 매우 높은 입기 압력 ( 최대 6000 psig / 414 bar) 을 처리하고 안정적인,출구 압력 감소이 조절기는 파일럿 공급 또는 파일럿 조작 조절기의 부하 압력을 위해 고압 가스를 줄여야 할 때 널리 사용됩니다.그들은 또한 다양한 가스 및 호환 액체의 일반적인 고압 감소에 적합합니다.
탄탄한 설계, 정확한 규제 및 다재다능성으로 인해 석유 및 가스, 화학, 가스 유통, 프로세스 제어 및 기타에 걸쳐 무거운 산업용 애플리케이션에 적합합니다.
애플리케이션 요구에 맞는 두 가지 모델 범위:
| 매개 변수 | 값 / 범위 |
|---|---|
| 최대 입수 압력 | 6000psig / 414bar |
| 출력 압력 범위 (1301F) | 10 225 psig / 0.69 15.5 바 |
| 출력 압력 범위 (1301G) | 200 500 psig / 13.8 34.5 바 |
| 오리피스 크기 | 5/64 in. (≈2.0 mm) |
| 종료 연결 스타일 | 1/4′′ NPT; 플랜지 옵션 CL300, CL600, CL1500 (또는 PN 25 RF) |
| 밸브 디스크 및 가스켓 재료 (표준) | 나일론 (PA) 디스크, 네오프렌 (CR) 가스켓; 온도: 20 ~ 180 ° F / 29 ~ 82 ° C |
| 밸브 디스크 및 가스켓 재료 (고온 / 공격적인 매체) | PTFE 디스크, FKM (또는 EPDM) 가스켓; 400 °F / 204 °C까지의 온도 (건설에 따라) |
| 대략적인 무게 | 8파운드 / 3.6kg |
| 흐름 계수 | Cv ≈ 0.13; Cg ≈ 5.0 (대량 측정 및 구제 밸브 계산에 유용합니다) |
이 규제 시리즈는 다음과 같은 시나리오에 잘 적합합니다.
1301F는 저압 하류 공급에 적합합니까?1301F의 출력 범위는 10psig에서 시작해서 파일럿 공급이나 기기 공급 용도로 적합합니다.
제 시스템이 더 높은 출력 압력을 필요로 한다면 어떻게 될까요?1301G 버전을 사용하세요 200에서 500 psig의 출력 압력을 지원합니다.
액체나 가스만 처리할 수 있나요?적절한 디스크 및 가스켓 재료와 지정된 한계 내에서 조절기는 물 또는 호환성 액체를 처리 할 수 있지만 주요 설계는 가스 또는 공기입니다.

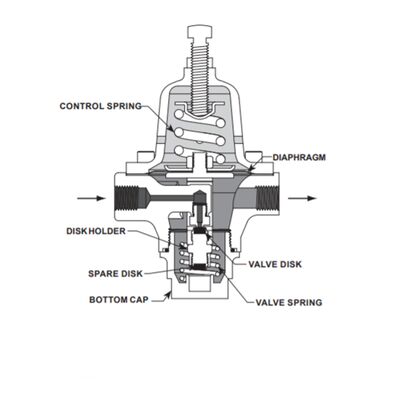

유지보수 가 어렵습니까?아니. 조절기 는 예비 밸브 디스크 와 부드러운 좌석 디자인 을 제공 합니다. 신뢰성 있는 셔팅 을 위해. 주기적 인 검사 는 서비스 조건 에 따라 권장 됩니다.
부식성 또는 고온 유체에 적합한 재료가 있습니까?네, PTFE 디스크와 FKM/EPDM 가스켓으로 구성되어 있어 더 높은 온도와 더 공격적인 매체를 지원합니다.
