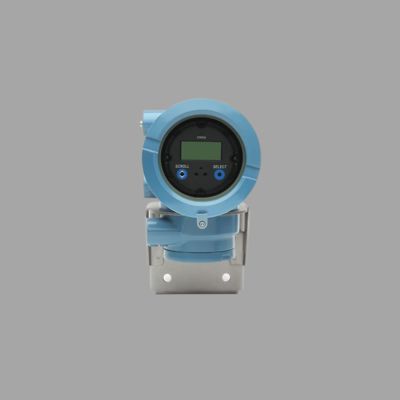

Emerson Micro Motion 1700 및 2700 시리즈는 Coriolis Flow Meter 설계에서 중요한 진화를 나타내며, 광범위한 프로세스 응용 분야를위한 완전히 통합 된 소형 솔루션을 제공합니다. 별도의 센서 및 송신기가 장착 된 기존의 2 피스 시스템과 달리이 모델은 두 요소를 단일 응집력 단위로 결합합니다. 이 통합은 설치를 간소화하고, 유출 포인트를 줄이고, 전반적인 시스템 견고성을 향상시킵니다. 일반적인 목적 및 위생/위생 의무를 위해 설계된이 송신기는 화학 처리, 식품 및 음료, 제약 및 생명 과학과 같은 산업의 작업자이며, 공간은 종종 대량 흐름, 밀도 및 온도에 대한 프리미엄 및 신뢰할 수 있고 정확한 측정이 프로세스 효율성 및 제품 품질에 중요합니다.
| 범주 | 세부 |
|---|---|
| 제품 개요 | 에머슨 마이크로 모션 1700 및 2700 송신기는 컴팩트하고 완전히 통합 된 코리 올리스 흐름 및 밀도 측정 솔루션입니다. 센서와 송신기를 하나의 장치로 결합하여 설치 복잡성을 줄이고 견고성을 향상시킵니다. 범용 및 위생/위생 응용 프로그램을 위해 설계되었습니다. |
| 측정 원리 | Based on the코리올리 효과: 가공 유체가 진동 튜브를 통해 흐르고, 코리올스 력을 생성하여 측정 가능한 위상 이동을 유발합니다.질량 흐름. 유체 밀도로 튜브 주파수가 변경되어 정확합니다밀도측정. 고급 디지털 처리는 질량 흐름, 밀도, 온도 및 농도 및 부피 흐름과 같은 파생 된 값을 계산합니다. |
| 디자인 철학 | -유니 바디 디자인전자 장치 및 센서를 단일 하우징에 통합합니다 .- 외부 장착 하드웨어, 인클로저 및 멀티 와이어 케이블을 제거합니다 .- 설치 비용 및 잠재적 실패 지점 (예 : Loose Connections, Moisture Ingress)을 줄입니다. |
| 주요 기능 및 장점 | -정확도 및 안정성: 질량 흐름 ± 0.10%의 속도 (액체), 밀도 ± 0.0005 g/cm³ .-고급 진단: 순수한 가스를 감지하기위한 순도 보조 ™ 포함 .-의사소통: 통합 및 원격 액세스를 위해 HART® 및 Foundation ™ FieldBus를 지원합니다.위생 디자인 (2700): 세련된 스테인레스 스틸, 틈새가없는 표면, 트리 클램프 연결, 3-A 및 EHEDG 지침을 충족합니다 .-사용자 친화적입니다: 디스플레이가있는 로컬 인터페이스 (li); 단일 주소를 통해 모든 변수에 액세스하기위한 MVD ™ (다 변수 디지털) 기술을 지원합니다. |
| 응용 프로그램 | - 화학 첨가제 및 억제제 주입- 배치 및 레시피 공식- 용매 및 촉매 로딩- 제품 블렌딩 및 전송 (화학, 식품, 정유소). |
| 영향 및 혜택 | - 결합코리 올리 스 정확도작고 통합 된 디자인 .-단순화 된 설치유지 보수 감소 .-총 소유 비용이 낮습니다.- 중요한 프로세스에서 OEM 및 최종 사용자에게 신뢰할 수 있고 다재다능합니다. |
핵심 기술 및 디자인 철학
1700 및 2700 송신기의 기본 원칙은 입증 된 코리올리 효과로 남아 있습니다. 공정 유체는 구동 코일에 의해 진동으로 설정된 단일, 구부러진 또는 직선 측정 튜브 (모델별로)를 통해 흐릅니다. 유체가 진동 튜브를 통해 움직일 때 코리올리 힘을 유발하여 튜브에서 측정 가능한 위상 이동 또는 비틀림을 유발합니다. 통합 픽 오프 센서는이 편향을 감지하며, 이는 질량 유량에 직접 비례합니다. 동시에, 진동 튜브의 고유 주파수는 내부 유체의 밀도에 의해 영향을 받아 매우 정확한 밀도 측정이 가능합니다. 통합 송신기의 디지털 뇌는 고급 알고리즘을 사용하여 이러한 원시 신호를 실시간으로 처리하여 질량 흐름, 밀도, 온도 및 농도 및 부피 흐름과 같은 파생 된 값을 계산합니다.
이 시리즈의 주요 혁신은 그들의 혁신입니다유니 바디 디자인. 에머슨은 센서에 송신기 전자 장치를 직접 보관함으로써 외부 장착 하드웨어, 별도의 인클로저 및 원격 송신기를 센서에 연결하는 멀티 와이어 케이블의 필요성을 제거합니다. 이것은 총 설치된 비용을 줄일뿐만 아니라 도관의 느슨한 연결 또는 수분 유입과 같은 잠재적 인 고장 지점을 최소화합니다. 소형 폼 팩터는이 미터를 비좁은 스키드 또는 패널 공간이 제한된 지역의 설치에 이상적입니다.
주요 기능 및 성능 장점
소형 크기에도 불구하고 1700 및 2700 송신기에는 실질적인 성능 이점을 제공하는 기능이 가득합니다.
탁월한 정확도와 안정성 :이들은 질량 흐름 (일반적으로 액체의 속도 ± 0.10%) 및 밀도 (± 0.0005 g/cm³)의 매우 정확하고 안정적인 측정을 제공하여 배치, 블렌딩 및 양육권 전달 애플리케이션에 대한 데이터 무결성을 보장합니다.
고급 진단 :와 같은 임베디드 진단 기능순도 보조 ™특징, 액체 스트림에서 시작된 가스의 존재를 감지하여 연산자에게 측정 유효성을 손상시킬 수있는 조건을 경고합니다. 이를 통해 능동적 인 프로세스 관리가 가능합니다.
유연한 의사 소통 :송신기는 유비쿼터스 HART® 프로토콜 및 Foundation ™ FieldBus를 포함한 주요 디지털 통신 프로토콜을 지원합니다. 이를 통해 기존 컨트롤 아키텍처에 완벽하게 통합 될 수 있으며 핸드 헬드 커뮤니케이터 또는 자산 관리 소프트웨어를 사용하여 원격 구성, 모니터링 및 데이터 검색이 가능합니다.
위생 및 위생 디자인 (2700 시리즈) :Micro Motion 2700 송신기는 엄격한 위생 표준이 필요한 응용 분야를 위해 특별히 설계되었습니다. 그것은 세련된 스테인레스 스틸 표면, 틈새가없는 설계 및 3-A 및 EHEDG 지침을 충족하는 트리 클램프 연결을 특징으로하므로 식품, 음료, 유제품 및 세정 항구를 예방하는 식품, 음료, 유제품 및 제약 과정에 적합합니다.
사용자 친화적 인 작업 :명확한 디스플레이 또는 원격 통신 프로토콜을 통해 직관적 인 로컬 인터페이스 (LI)를 통해 구성이 단순화됩니다. 미터에는 에머슨이 장착되어 있습니다MVD ™ (다중 변량 디지털) 기술단일 장치 주소를 통해 모든 측정 및 계산 된 변수에 액세스 할 수 있습니다.
응용 프로그램 및 영향
Micro Motion 1700 및 2700의 통합 특성으로 인해 매우 다양합니다. 일반적인 응용 프로그램에는 다음이 포함됩니다.
화학 첨가제 및 억제제 주입 :정확히 소량의 비용이 많이 드는 화학 물질.
배치 및 레시피 제형 :혼합물에서 여러 성분의 정확한 비율을 보장합니다.
용매 및 촉매 로딩 :정확한 양의 재료로 반응기를 충전합니다.
제품 혼합 및 전송 :식품, 화학 및 정유소 응용 분야에서.
CIP (Clean-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-in-inder청소 용액의 흐름 및 농도 확인.
요약하면, Emerson Micro Motion 1700 및 2700 송신기는 Coriolis 측정의 고유 한 정확도와 작고 통합 된 설계의 실질적인 이점을 성공적으로 결합합니다. 단순화 된 설치, 유지 보수 감소 및 신뢰할 수있는 성능을 통해 총 소유 비용이 적게 제공되므로 OEM 및 최종 사용자에게 중요한 프로세스 측정 문제를위한 강력하고 공간 효율적인 솔루션을 찾는 이상적인 선택입니다.
