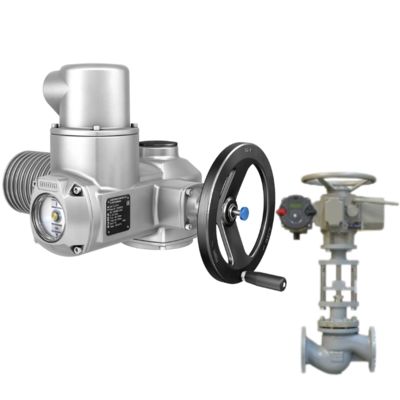

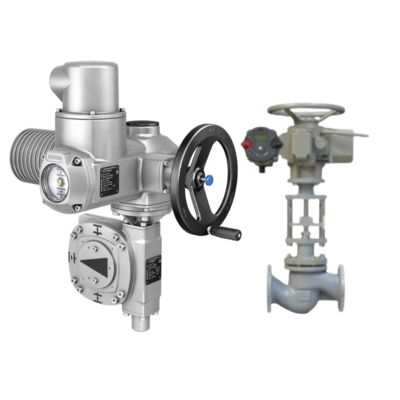

AUMA GS 부분 회전 기어박스 및 SA 다회전 모듈형 보편 전기 액추에이터와 함께 모터화된 볼 밸브

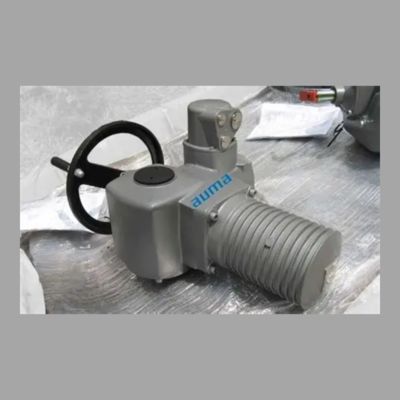

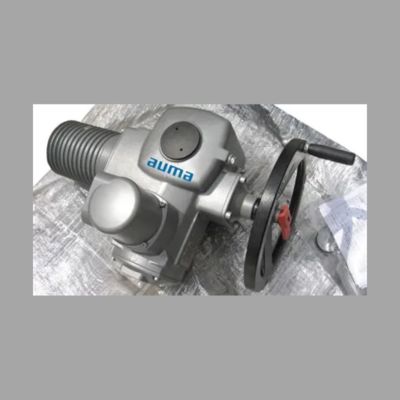

AUMA SA 시리즈는 AUMA의 제품 포트폴리오의 초석을 대표하며, 다회 전기 밸브 작동 분야에서 수십 년의 엔지니어링 우수성을 구현합니다.가장 까다로운 산업용 용도로 설계되었습니다, 이 액추에이터는 예외적인 견고성, 안정성, 그리고 물과 폐수 처리와 같은 중요한 환경에서 뛰어난 성능으로 유명합니다.전력 생산 (원자력 전력 포함), 석유 및 가스 파이프 라인, 화학 및 석유화학 공장, 그리고 해양 서비스. SA 시리즈는 게이트 밸브, 밸브, шлюз와 같은 밸브를 작동하도록 설계되었습니다.고압 시스템에서 신뢰할 수있는 종료 및 제어에 필요한 높은 출력 토크를 제공하는.

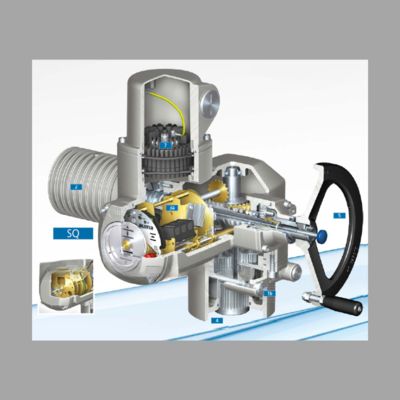

AUMA SA 액추에이터의 기본 설계 원칙은 모듈성 및 강성입니다. 일반적으로 IP66 또는 IP68로 등급된 내구성 있고 부식 보호 장에 장착되어 있습니다.액추에이터는 혹독한 조건에 견딜 수 있도록 만들어졌습니다., 습도, 먼지, 극한 온도 및 부식성 대기에 노출을 포함합니다. 이 견고한 구조는 장수성을 보장하고 유지 보수 요구 사항을 최소화합니다.가장 어려운 상황에서도액추에이터의 핵심은 높은 시작 토크와 간헐적인 작업 사이클을 위해 특별히 설계된 강력하고 유지보수 없이 작동하는 비동기 모터입니다.전체 선 압력 아래 앉아있는 위치에서 밸브를 시작하는 데 필수적입니다..

1. 변속기:AUMA는 자체 워크 기어박스를 제조하고 있습니다. 이 기어박스는 가동기의 성능과 내구성에 중요한 요소입니다.고속도로를 변환하는, 전기 모터의 낮은 토크 출력으로 다회전 밸브를 작동하는 데 필요한 낮은 속도, 높은 토크 힘.원통기로부터 역 추진력으로 밸브가 열리지 않도록 방지하는 장애를 방지하는 기계적 브레이크를 제공하며.

2. 통합 제어:SA 시리즈의 결정적인 특징은 제어 단위를 직접 액추에이터 하우스로 통합할 수 있는 옵션 (소형 AC/AC-SC 또는 AC/AC-SR 패키지를 형성) 이다. 여기에는 다음이 포함된다:

   • SA 제어 장치:손바퀴를 통해 지역 제어 및 밸브 위치의 지역 표시와 같은 기본 기능을 제공합니다.

   • SAC 제어 장치:적외선 설정 및 진단, 로컬 푸시 버튼 제어, 그리고 밸브 위치, 토크 값 및 구성 설정을 볼 수 있는 명확하고 뒷 조명 LCD 디스플레이와 같은 고급 기능을 추가합니다.

   • SAR 컨트롤 유닛:제어 조절을 위한 정교한 전자 모듈을 탑재하고 있습니다.액추에이터가 PLC 또는 DCS에서 표준 4-20 mA 제어 신호를 수신하여 밸브를 0-100% 개방된 범위에서 정확하게 위치하도록 허용합니다., 흐름을 조절하는 응용 프로그램에 이상적입니다.

3. 토크와 제한 스위칭:가동 장치에는 매우 신뢰할 수 있는 기계적 토크 감지 시스템이 장착되어 있으며, 미리 설정된 토크 값에 도달하면 즉시 모터에 전원을 차단합니다.과부하로 인한 손상으로부터 밸브와 액추에이터를 보호합니다.기계적으로 조절 가능한 제한 스위치는 밸브의 개방 및 폐쇄 위치를 정확하게 정의하여 반복 가능한 작동을 보장합니다.

4. 안전성 및 호환성:AUMA SA 액추에터는 운영 안전에 우선순위를 두고 설계되었습니다. 그들은 잠재적으로 폭발성 대기 (ATEX,IECEx) 및 원자력 발전소에서 안전에 중요한 애플리케이션을 위해그들은 플러그인 모듈을 통해 모든 주요 필드 버스 프로토콜 (예: PROFIBUS DP, MODBUS, Foundation Fieldbus) 을 지원하여 현대 디지털 제어 시스템에 원활한 통합을 보장합니다.

5. 분류	세부 사항
   일반 설명	AUMA SA 시리즈는 중요 산업에서 중량 밸브 자동화를 위해 설계 된 견고하고 신뢰할 수있는 다 회전 전기 액추에이터입니다.고압 시스템에서의 шлюз 밸브.
   주요 응용 분야	물 및 폐수 처리, 전력 생산 (원자력 포함), 석유 및 가스 파이프 라인, 화학 및 석유 화학 공장, 해양 서비스.
   디자인 철학	모듈성 및 강도에 기반을 두고, 부식 보호 장치 (IP66/IP68) 에 장착되어 있으며, 혹독한 환경 (먼지, 습기, 부식성 대기, 극한 온도) 에 설계되었습니다.
   모터	유지보수 없는 비동기 모터; 높은 시작 모터; 간헐적인 작업 주기에 적합; 완전한 라인 압력 하에서 밸브 작동을 가능하게 한다.
   기어박스	AUMA가 제조한 정밀 엔지니어링 워크 기어박스; 모터 출력을 높은 토크로 변환합니다. 높은 효율성, 낮은 마모 및 자동 잠금 (매체 압력으로 역동을 방지합니다).
   통합 제어 (선택)	-SA 제어 단위: 기초 로컬 제어 (핸드 휠, 밸브 위치 표시)SAC 제어 장치: 적외선 설정, 진단, 버튼 제어, 백라이트 LCD 디스플레이 (밸브 POS)

AUMA SA 시리즈는 운영자와 엔지니어에게 상당한 이점을 제공합니다. 모듈형 설계는 정확한 응용 요구 사항을 충족시키기 위해 광범위한 사용자 정의를 허용합니다.견고한 기계적 구조와 지능형 전자 장치의 조합은 높은 운영 가용성과 긴 사용 수명을 가져옵니다., 소유의 총 비용을 크게 줄입니다. 지역 및 원격 제어 옵션, 포괄적인 진단 기능,그리고 예외적인 추진력 및 토크 등급 (몇 개의 Nm에서 30m 이상),000 Nm) 로 전 세계 인프라와 산업에서 중요한 격리 및 제어 밸브의 자동화를 위해 다양하고 필수적인 구성 요소가됩니다.AUMA SA 멀티 턴 액추에터는 단순한 장치가 아니라 품질의 기준입니다., 안전, 그리고 밸브 자동화에서의 성능.
