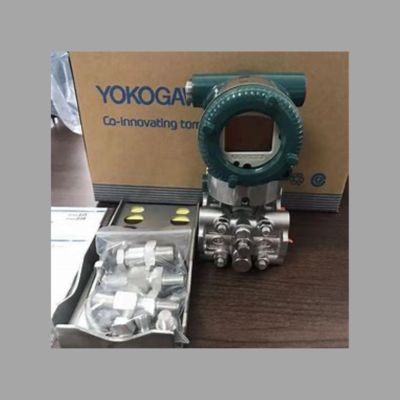

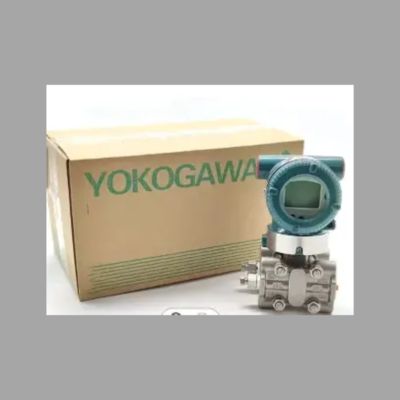

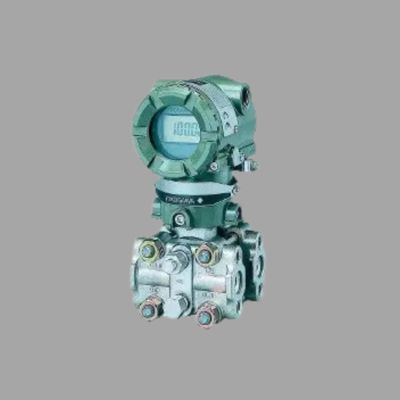

Yokogawa EJX120A는 산업 압력 측정 분야에서 엔지니어링의 정점을 나타냅니다. Yokogawa의 유명한 EJA-E 시리즈의 주력 모델인 EJX120A는 가장 까다로운 공정 환경에서 뛰어난 정확성, 변함없는 신뢰성 및 장기적인 안정성을 제공하도록 설계된 고성능, 마이크로프로세서 기반 차압 트랜스미터입니다. 정밀한 압력 측정이 안전, 효율성 및 제품 품질에 매우 중요한 석유 및 가스, 석유화학, 발전 및 화학 공정과 같은 산업 전반의 중요한 응용 분야에 적합한 기기입니다.
EJX120A의 핵심에는 Yokogawa의 독점적인 실리콘 공진 센서 기술이 있습니다. 이 최첨단 센서는 기존의 스트레인 게이지 또는 정전 용량 센서보다 훨씬 발전했습니다. 이 센서는 두 개의 H자형 공진기가 고유 주파수에서 여기되는 단결정 실리콘 웨이퍼로 구성됩니다. 차압이 센서에 가해지면 응력 변화가 발생하여 공진기의 공진 주파수가 변경됩니다. 마이크로프로세서는 이 주파수 차이를 감지하여 매우 안정적이고 정밀한 4~20mA DC 출력 신호 또는 HART®, FOUNDATION™ Fieldbus 또는 BRAIN과 같은 프로토콜을 통한 디지털 신호로 변환합니다.
| 범주 | 세부 정보 |
|---|---|
| 제품 이름 | Yokogawa EJX120A 차압 트랜스미터 |
| 시리즈 | EJA-E / EJX 시리즈(주력) |
| 유형 | 고성능, 마이크로프로세서 기반 차압 트랜스미터 |
| 핵심 기술 | 단결정 실리콘 공진 센서(이중 H자형 공진기) |
| 출력 신호 | 4–20mA DC, HART®, FOUNDATION™ Fieldbus, BRAIN |
| 정확도 | 보정 범위의 ±0.04% |
| 장기 안정성 | 10년 이상 URL의 ±0.25% |
| 노이즈/방해 저항 | 진동, 온도 변동 및 정압 변화에 대한 높은 내성 |
| 가변 범위 | 최대 200:1 턴다운 비율 |
| 진단 | 고급 자체 진단(임펄스 라인 막힘, 센서 고장, 전자 고장) |
| 구조/하우징 | 경화 스테인리스 스틸 플랜지; 알루미늄 또는 스테인리스 스틸 하우징 |
| 내구성 | 내부식성, 높은 기계적 충격 강도 |
| 안전 규정 준수 | 안전 계장 시스템(SIS)용 SIL 2/3(IEC 61508 / 61511) |
| 사용자 인터페이스 | 마그네틱 스위치 또는 HART 통신기를 통한 로컬 구성(하우징을 열 필요 없음) |
| 통신 프로토콜 | HART®, FOUNDATION™ Fieldbus, BRAIN |
| 보호 | 방수 및 방폭 설계 |
| 작동 기능 | 쉬운 영점 조정, 매개변수 구성 및 범위 설정 |
| 응용 분야 | 유량(오리피스 플레이트, 벤츄리 튜브, 노즐을 통해); 레벨(탱크/용기 모니터링); 압력(파이프라인 및 장비의 절대/게이지 압력) |
| 산업 | 석유 및 가스, 석유화학, 화학 공정, 발전 |
| 장점 | 유지 보수 감소, 총 소유 비용 절감, 공정 효율성 향상, 안전성 향상 |
| 특별한 장점 | 최고의 정확성, 장기적인 신뢰성, 광범위한 응용 분야의 다재다능함, 지능형 진단 |
이 공진 기술은 EJX120A의 유명한 장점의 원천입니다.
타의 추종을 불허하는 정확성: 보정 범위의 최대 ±0.04%의 놀라운 정확도를 달성하여 공정 압력의 아주 작은 변화도 감지하고 전달합니다.
우수한 안정성: 장기적인 드리프트는 10년당 URL의 ±0.25%로 최소화되어 빈번한 재보정 및 유지 보수의 필요성을 대폭 줄여 총 소유 비용을 절감합니다.
높은 노이즈 내성: 주파수 기반 감지 방식은 진동, 온도 변동 및 정압 변화에 본질적으로 강하여 전기적으로 시끄러운 산업 환경에서 안정적인 신호를 보장합니다.
EJX120A는 오래도록 제작되었습니다. 견고한 구조에는 경화 스테인리스 스틸 플랜지와 견고한 알루미늄 또는 스테인리스 스틸 하우징이 포함되어 부식 및 기계적 충격에 대한 뛰어난 보호 기능을 제공합니다. 이 트랜스미터는 안전 계장 시스템(SIS)에 사용하기 위한 SIL 2/3(안전 무결성 레벨) 인증을 포함하여 엄격한 국제 안전 및 품질 표준을 준수합니다.
주요 작동 기능은 다음과 같습니다.
광범위한 가변 범위: 최대 200:1의 광범위한 턴다운 비율을 제공하여 단일 트랜스미터가 광범위한 압력을 커버할 수 있으므로 재고 관리가 간소화됩니다.
고급 진단: 내장된 자체 진단 기능은 트랜스미터의 상태를 지속적으로 모니터링하여 임펄스 라인 막힘, 센서 고장 또는 전자 고장과 같은 문제를 감지하여 예측 유지 보수를 가능하게 합니다.
사용자 친화적인 인터페이스: 통합 마그네틱 스위치 또는 HART 통신기를 통해 로컬 구성이 간단해져 전자 부품실을 열지 않고도 영점 조정, 범위 설정 및 매개변수 구성을 쉽게 수행할 수 있으므로 장치의 방수 및 방폭 무결성을 유지할 수 있습니다.
유연한 통신: 주요 디지털 필드버스 프로토콜에 대한 지원은 신규 및 기존 플랜트 제어 시스템 모두에 원활한 통합을 보장합니다.
EJX120A는 매우 다재다능하며 다음에 이상적으로 적합합니다.
유량 측정: 오리피스 플레이트, 벤츄리 튜브 및 유량 노즐과 같은 기본 요소의 차압을 감지하여 유량을 정확하게 측정합니다.
레벨 측정: 광범위한 압력 및 온도에서 탱크 및 용기 내 액체의 레벨을 정확하게 모니터링합니다.
압력 측정: 파이프 및 장비의 절대 및 게이지 압력을 측정합니다.
요약하면 Yokogawa EJX120A 차압 트랜스미터는 단순한 측정 장치가 아니라 현대 산업 자동화의 중요한 구성 요소입니다. 최고의 정확성, 전설적인 신뢰성 및 지능형 기능의 조화는 공정을 최적화하고, 플랜트 안전을 강화하며, 뛰어난 운영 우수성을 달성하려는 엔지니어에게 없어서는 안 될 도구입니다.
