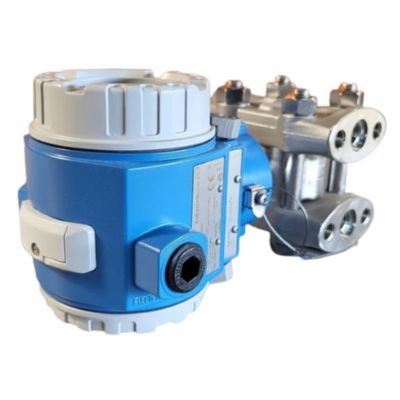

Endress+Hauser Cerabar PMD75: 고성능 차압 트랜스미터
The Endress+Hauser Cerabar PMD75는 뛰어난 정확성, 신뢰성 및 고급 기능이 필요한 중요한 애플리케이션을 위해 설계된 프리미엄 차압 트랜스미터입니다. 이 제품은 견고한 압력 및 레벨 측정 솔루션으로 유명한 Endress+Hauser의 Cerabar 시리즈의 일부입니다. PMD75는 안전, 효율성 및 규정 준수를 위해 정밀한 차압 측정이 필수적인 석유 및 가스, 화학 처리, 발전 및 제약과 같은 분야에서 까다로운 산업 공정을 처리하도록 설계되었습니다.
PMD75는 고정밀 차압 측정을 위해 실리콘 기반 압전 저항 센서(종종 "Ceracore" 센서라고 함)를 사용합니다. 이 센서는 압전 저항의 원리를 기반으로 작동하며, 실리콘 결정 다이어프램에 가해지는 압력으로 인한 변형은 전기 저항을 변화시킵니다. 다이어프램은 Wheatstone 브리지 회로의 일부이며, 기계적 응력을 가해진 압력에 비례하는 전기 신호로 변환합니다. 이 기술은 최소한의 드리프트, 뛰어난 장기 안정성 및 가혹한 공정 조건에 대한 저항성을 보장합니다. 센서는 용접된 금속 다이어프램(예: Hastelloy, 탄탈륨 또는 금 도금 옵션)으로 공정 매체로부터 격리되어 부식성, 연마성 또는 고순도 애플리케이션에 적합합니다.
| 범주 | 세부 정보 |
|---|---|
| 제품 이름 | Endress+Hauser Cerabar PMD75 |
| 유형 | 고성능 차압 트랜스미터 |
| 핵심 기술 | Wheatstone 브리지가 있는 실리콘 기반 압전 저항 "Ceracore" 센서; 용접된 금속 다이어프램(Hastelloy, 탄탈륨, 금 도금 옵션) |
| 측정 원리 | 압전 저항 효과 – 실리콘 다이어프램의 변형은 전기 저항을 변화시키고, 비례하는 전기 신호로 변환됨 |
| 정확도 | 보정된 스팬의 최대 ±0.04% |
| 안정성 | 높은 반복성, 최소 드리프트, 장기 안정성 |
| 안전 인증 | SIL 2(IEC 61508/61511), ATEX, IECEx, FM, NAMUR 준수 |
| 진단 | Heartbeat Technology(지속적인 자체 모니터링, 예측 유지보수, 드리프트 감지, 전자 장치 고장, 임펄스 라인 막힘) |
| 통신 프로토콜 | 4–20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485 |
| 사용자 인터페이스 | 회전 가능한 LCD 디스플레이, 자기 푸시 버튼, 직관적인 로컬/원격 구성 |
| 설계 및 재료 | 스테인리스 스틸 하우징, 내식성 재료, 플러시 다이어프램 사용 가능, 원격 씰 옵션 |
| 작동 조건 | 공정 온도: -40 ~ 120°C; 정압: 최대 400bar |
| 애플리케이션별 기능 | - 유량 측정: 제곱근 추출(예: 오리피스 플레이트, 벤투리) - 레벨 측정: 밀도 보정을 통한 정수압 - 필터/펌프 모니터링: 필터, 열교환기, 펌프의 차압 |
| 턴다운 비율 | 100:1 |
| 애플리케이션 | 유량 측정, 밀폐 탱크 레벨 감지, 인터페이스 측정, 필터/펌프 모니터링, 계량 이전, 안전 루프 |
| 주요 장점 | 높은 정확도, SIL 안전, 고급 진단, 견고한 설계, 다목적 통합, 유지보수 감소 |
| 결론 | 중요한 산업 애플리케이션을 위해 최고 수준의 정확성, 안전, 진단 및 견고성을 제공하는 프리미엄 차압 트랜스미터입니다. |
높은 정확도 및 안정성:
PMD75는 보정된 스팬의 최대 ±0.04%의 정확도를 제공하며, 뛰어난 반복성과 장기 안정성을 제공합니다. 고급 신호 처리 알고리즘은 온도 및 정압 효과를 보상하여 변동하는 공정 조건에서도 안정적인 측정을 보장합니다.
안전 및 인증:
이 트랜스미터는 IEC 61508/61511 표준에 따라 SIL 2(안전 무결성 레벨) 인증을 받았으며, 안전 계측 시스템(SIS)에 적합합니다. 또한 위험 지역에 대한 국제 인증(ATEX, IECEx, FM)을 획득했으며 NAMUR 권장 사항을 준수합니다.
고급 진단 및 Heartbeat Technology:
PMD75는 Endress+Hauser의 Heartbeat Technology를 특징으로 하며, 지속적인 자체 모니터링 및 예측 유지보수를 가능하게 합니다. 센서 드리프트, 전자 장치 고장, 임펄스 라인 막힘 및 공정 이상과 같은 문제를 감지하여 가동 중단 시간을 줄이고 운영 안전을 보장합니다.
디지털 통신 및 통합:
이 장치는 4–20mA HART, PROFIBUS PA, FOUNDATION Fieldbus 및 Modbus RS485를 포함한 여러 통신 프로토콜을 지원하여 최신 제어 시스템에 원활하게 통합할 수 있습니다. 회전 가능한 LCD 디스플레이와 자기 푸시 버튼이 있는 직관적인 인터페이스는 로컬 구성을 단순화합니다.
견고한 설계 및 유연성:
스테인리스 스틸 하우징과 내식성 재료로 제작된 PMD75는 극한 온도(-40 ~ 120°C)에서 작동하며 높은 정압(최대 400bar)을 처리합니다. 점성 또는 막힘 매체를 위한 플러시 다이어프램과 고온 애플리케이션을 위한 원격 씰 옵션을 사용할 수 있습니다.
애플리케이션별 기능:
이 트랜스미터에는 유량 계산(예: 오리피스 플레이트의 제곱근 추출), 밀도 보정을 통한 레벨 측정 및 필터 모니터링을 위한 내장 기능이 포함되어 있습니다. 넓은 턴다운 비율(100:1)은 다양한 공정 범위에서 다용성을 보장합니다.
유량 측정: 오리피스 플레이트, 벤투리 튜브 또는 유량 노즐의 차압.
레벨 측정: 밀폐 탱크의 정수압 레벨 감지, 인터페이스 레벨 측정 포함.
필터 및 펌프 모니터링: 필터, 열교환기 및 펌프의 압력 강하 모니터링.
중요한 공정: 안전 시스템, 계량 이전 및 고정밀 제어 루프.
Cerabar PMD75는 최첨단 센서 기술, 견고한 구조 및 지능형 기능을 결합하여 가장 까다로운 산업 애플리케이션의 요구 사항을 충족하는 최고 수준의 차압 트랜스미터입니다. 높은 정확도, 안전 인증 및 고급 진단 기능은 공정 신뢰성, 안전성 및 효율성을 보장하는 데 이상적입니다. 위험 환경, 고압 시스템 또는 중요한 안전 루프에서 사용하든 PMD75는 탁월한 성능을 제공하고 최소한의 유지보수와 장기적인 안정성을 통해 총 소유 비용을 절감합니다.
