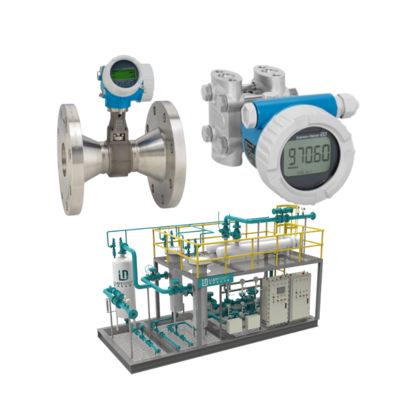

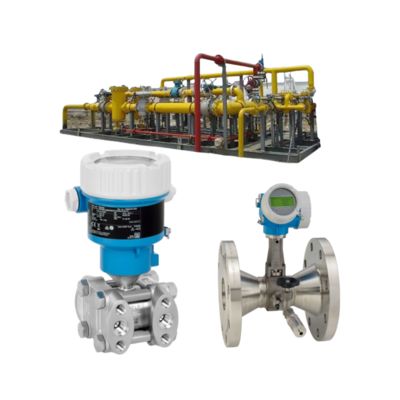

흐름 제어 밸브 집합 Endress+Hauser Proline Prowirl R 200 소용돌이 흐름 측정기와 Deltabar PMD55B 압력 송신기.

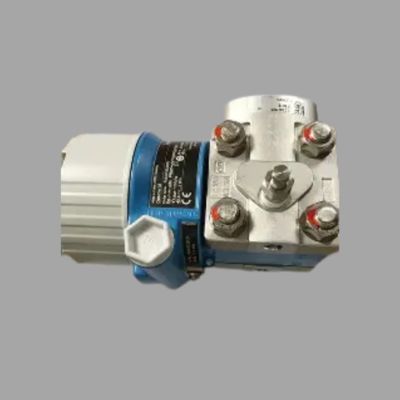

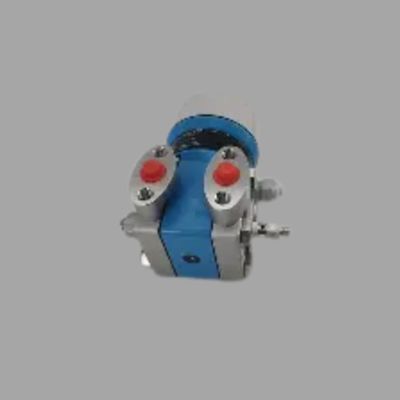

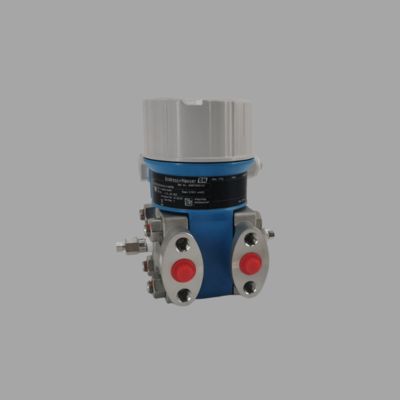

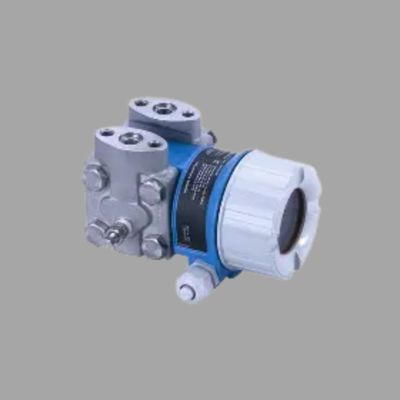

의Endress+Hauser Cerabar PMD55B는 뛰어난 측정 정확도와 신뢰성이 요구되는 중요한 공정 응용 분야를 위해 설계된 정교한 차압 트랜스미터입니다. Endress+Hauser의 프리미엄 계측기 포트폴리오의 일부인 이 장치는 첨단 센서 기술과 지능형 기능을 결합하여 까다로운 산업 환경에서 뛰어난 성능을 제공합니다. PMD55B는 오일 및 가스, 화학 처리, 발전, 제약 제조 등 다양한 산업 분야에서 유량 측정, 폐쇄 탱크의 레벨 감지, 필터 모니터링을 포함한 다양한 응용 분야에서 정밀한 압력 차이 측정을 위해 특별히 설계되었습니다.

Cerabar PMD55B의 핵심에는 Endress+Hauser의 입증된Ceracore 센서 기술이 있으며, 단결정 실리콘 센서 소자를 특징으로 합니다. 이 첨단 센서는 압력으로 인한 실리콘 결정 구조의 변형이 전기 저항의 측정 가능한 변화를 일으키는 압전 저항 원리로 작동합니다. 이 센서는 Wheatstone 브리지 구성으로 배열된 스트레인 게이지가 통합된 얇고 유연한 실리콘 다이어프램으로 구성됩니다. 차압이 다이어프램에 가해지면 결과적인 변형은 비례적인 전기 출력 신호를 생성합니다. 이 기술은 뛰어난 정확성, 우수한 동적 응답 및 최소한의 온도 감도를 제공합니다. 완전 용접, 오일 프리 센서 어셈블리는 장기적인 안정성을 보장하고 누출 가능성을 제거하여 공격적인 매체를 처리하고 장기간에 걸쳐 측정 무결성을 유지하는 데 적합합니다.

1. 뛰어난 측정 성능: PMD55B는 보정된 스팬의 ±0.04% 이내의 뛰어난 정확도를 제공하며, 더 높은 정밀도 옵션도 제공됩니다. 이 장치는 0.1% URL/년 미만의 장기 드리프트 특성으로 우수한 안정성과 반복성을 유지합니다. 첨단 신호 처리 기능은 급격한 압력 변화, 온도 변동, 다양한 공정 매체 특성을 포함한 까다로운 조건에서도 안정적인 측정을 보장합니다.

2. 첨단 안전 및 인증: 이 트랜스미터는 IEC 61508/61511 표준에 따라 SIL 2 인증을 받아 가장 엄격한 안전 요구 사항을 충족하도록 설계되었습니다. 장치 상태와 공정 조건을 지속적으로 모니터링하는 포괄적인 자체 진단 기능이 내장되어 있습니다. 견고한 구조에는 용접된 스테인리스 스틸 하우징과 부식 방지를 위한 여러 다이어프램 옵션(Hastelloy, 탄탈륨, 금)이 포함됩니다. 이 장치는 위험 지역 응용 분야에 대한 국제 인증(ATEX, IECEx, FM)을 보유하고 있으며 공정 산업 응용 분야에 대한 NAMUR 권장 사항을 충족합니다.

3. 지능형 기능 및 진단: PMD55B는 Endress+Hauser의Heartbeat 기술을 통합하여 지속적인 자체 모니터링 및 검증 기능을 제공합니다. 여기에는 센서 오작동, 전자 장치 고장 및 임펄스 라인 막힘 또는 누출과 같은 공정 이상 현상의 자동 감지가 포함됩니다. 이 기술은 예측 유지 관리 전략을 가능하게 하고 가동 중지 시간을 줄이며 수동 개입 없이 안전 계측 시스템 요구 사항을 준수하도록 보장합니다.

4. 유연한 통신 및 통합: 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus 및 MODBUS RS485를 포함한 모든 주요 디지털 통신 프로토콜을 지원하는 PMD55B는 모든 자동화 아키텍처에 원활한 통합을 보장합니다. 이 장치는 직관적인 메뉴 탐색과 다국어 지원을 갖춘 회전 가능한 고대비 LCD 디스플레이를 특징으로 합니다. 구성은 자기 푸시 버튼을 사용하여 로컬로 수행하거나 장치 설명(DD) 또는 EDDL 파일을 사용하여 자산 관리 시스템을 통해 원격으로 수행할 수 있습니다.

5. 응용 분야별 기능: 이 트랜스미터는 다양한 응용 시나리오에 대한 특수 기능을 제공합니다. 유량 측정의 경우 제곱근 추출 및 사용자 정의 가능한 특성 곡선을 제공합니다. 레벨 응용 분야의 경우 밀도 보상 및 온도 보정 알고리즘이 내장되어 있습니다. 이 장치는 몇 mbar에서 400 bar까지의 광범위한 차압을 처리하며, 최대 400 bar ANSI의 정압 기능과 -40~120°C의 공정 온도 범위를 지원합니다.

PMD55B는 총 성능 오차 ≤ ±0.15% 스팬(온도, 정압, 히스테리시스 효과 포함), 100ms에서 36초까지 구성 가능한 응답 시간, 100:1의 턴다운 비율을 포함한 인상적인 기술적 특성을 제공합니다. 이 장치는 기준 조건에서 0.04%의 기준 정확도를 유지하며, 보정된 범위의 최대 400%까지의 뛰어난 과압 보호 기능을 제공합니다.

간편한 설치와 최소한의 유지 관리를 위해 설계된 PMD55B는 유연한 장착 옵션이 있는 소형, 경량 설계를 특징으로 합니다. 지속적인 자체 진단 및 검증 기능은 지속적인 측정 신뢰성을 보장하면서 유지 관리 요구 사항을 크게 줄입니다. 서비스가 필요한 경우 직관적인 인터페이스와 포괄적인 진단 정보는 문제 해결을 단순화하고 가동 중지 시간을 최소화합니다.

Endress+Hauser Cerabar PMD55B는 비교할 수 없는 정확성과 견고한 구조 및 지능형 기능을 결합하여 차압 측정 기술의 정점을 나타냅니다. 첨단 센서 기술, 포괄적인 안전 기능 및 정교한 진단 기능은 측정 신뢰성과 플랜트 안전이 가장 중요한 까다로운 공정 응용 분야에 이상적인 선택입니다. 안전 계측 시스템, 관리 이관 응용 분야 또는 중요한 공정 제어 루프에 사용되든 PMD55B는 최소한의 유지 관리 요구 사항과 장기적인 안정성을 통해 프로세스를 최적화하고, 운영 안전을 보장하며, 플랜트 가용성을 극대화하는 동시에 총 소유 비용을 절감하는 뛰어난 성능을 제공합니다.
