전반적인 설명

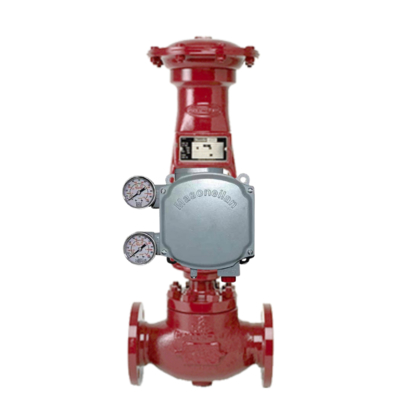

마소닐란 535H (불균형 트림) 및 536H (균형 트림) 는 고성능,단석 밸브 제어 밸브, 광범위한 산업 분야에서 심각한 서비스 애플리케이션에 설계, 석유와 가스, 정제, 석유화학, 전력 생산 및 화학 처리.이 밸브는 극심한 압력 조건 하에서 정확하고 신뢰할 수 있는 유체 조절을 제공하기 위해 설계되었습니다, 온도 및 흐름. 그들은 캐비테이션, 높은 노이즈 레벨, 깜박이는 등의 과제를 해결하기 위해 만들어졌습니다.그리고 장수성은 가장 중요합니다..
| 분류 | 설명 |
|---|---|
| 시리즈 위치 | 고성능 단일 좌석 덩어리 제어 밸브,53000 시리즈, 심각한 서비스 (고 ΔP, 소음, 캐비테이션, 깜박이는) 를 위해 설계되었습니다. |
| 모델 차별화 | 535H (불균형 트림):중간 압력 하락: 전체 프로세스 압력이 플러그에 작용합니다 → 더 큰 액추에이터를 필요로합니다. 단단한 셔팅을 제공합니다 (ANSI IV, V, VI).536H (균형 트림):고압 하락 서비스: 압력 평형 플러그 밀폐 고리로 동적 힘을 감소 → 작은 액추에터, 더 큰 안정성, 더 나은 경제. |
| 압력 등급 | ASME 600~4500급 |
| 물질 선택 | 탄소 철강, 스테인리스 철강, 합금 철강 (특별성 진식/진화 저항성 재료가 있습니다.) |
| 항 구부러기 / 노이즈 트림 | -케이지 가이드 트림:플러그 안정성마이크로 노치TM 트림:다단계 압력 감축, 동굴화, 침식 및 소음을 억제합니다.디푸저 트림:미루기 스타일의 흐름 경로, 속도와 소음을 줄입니다. 증기 / 가스 서비스에 이상적입니다. |
| 가동 | 공기 연도 대막 가동기 (직접 또는 역 작용), 구성 가능한 안전 (실패 개방 또는 실패 폐쇄). 균형 잡힌 트림 (536H) 은 가동기 크기 요구 사항을 크게 줄입니다. |
| 디지털 호환성 | 호환성Masoneilan SVITM 디지털 포지셔너: 스마트 진단, 디지털 캘리브레이션, 예측 유지보수 및 DCS/자산 관리 통합을 제공합니다. |
| 전형적 사용법 | - 고압 하강 역 (예를 들어, 보일러 공급 펌프 재순환, 공급 물 제어) - 증기 압력 감소 (주 증기 선, 터빈 우회)유독류압축기 항 돌풍). - 심각한 서비스 (구덩이, 깜빡임, 침식 유체, 높은 소음). |
| 주요 이점 | -신뢰성:극심한 서비스용 견고한 설계로 정지시간을 줄입니다.제어 성능:정밀 스프로싱, 안정적인 작동.다양성:장단, 재료, 액추에이터 등 다양한 제품...소유비용 하락:균형 잡힌 트림은 액추에이터 비용을 줄이고, 고급 트림은 서비스 수명을 연장합니다.미래 안전:디지털 준비는 산업 4.0 및 자산 관리 시스템을 지원합니다. |
견고한 건축물:535H/536H 밸브는 고압 (ASME 클래스 600 ~ 4500) 과 온도 에 견딜 수 있는 견고하고 무거운 부대 디자인 을 갖추고 있다. 표준 부대 재료 는 탄소 강철,스테인리스 스틸, 및 합금강, 특정 부식성 또는 침식성 서비스에 적합한 다른 재료를 사용할 수 있습니다.

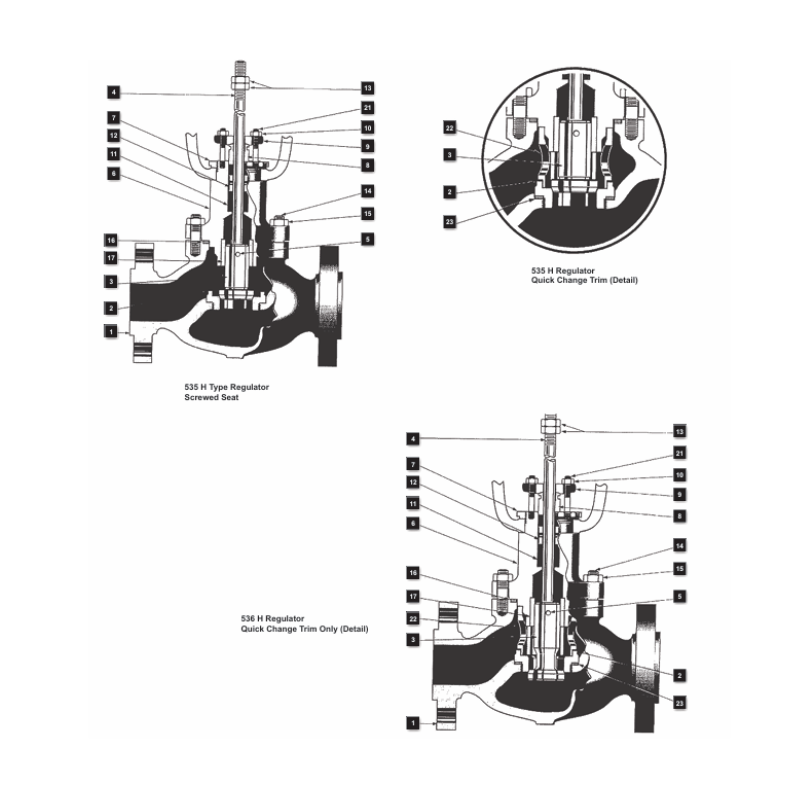

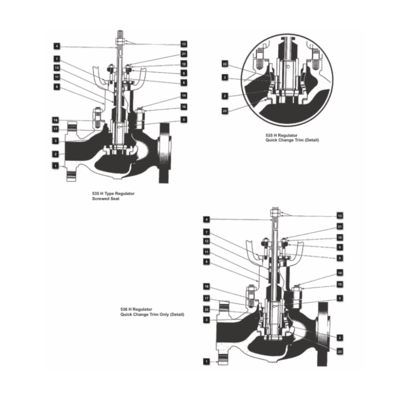

트림 디자인 옵션 (핵분화장치):
535H (불균형 트림):이 디자인은 일반적으로 덜 심각한 압력 하락을 위해 선택된다. 플러그와 좌석은 단단한 셔팅 (ANSI 클래스 IV, V, 또는 VI) 을 위해 설계되었다.프로세스 압력이 플러그 전체 바닥에 작용하기 때문에, 그것은 순 상승 힘을 생성, 위치하기 위해 더 큰 액추에이터를 필요로.
536H (균형 트림):이것은 고압 하락 애플리케이션의 핵심 설계입니다. 그것은 포트 된 플러그와 밀폐 고리를 통합하여 플러그 가이드 위와 아래의 압력을 동일화합니다.이 균형 대폭 밸브 줄기에 작용 하는 순 동적 힘을 감소, 더 작고 경제적인 액추에이터를 사용할 수 있고 더 안정적이고 제어 할 수 있습니다.

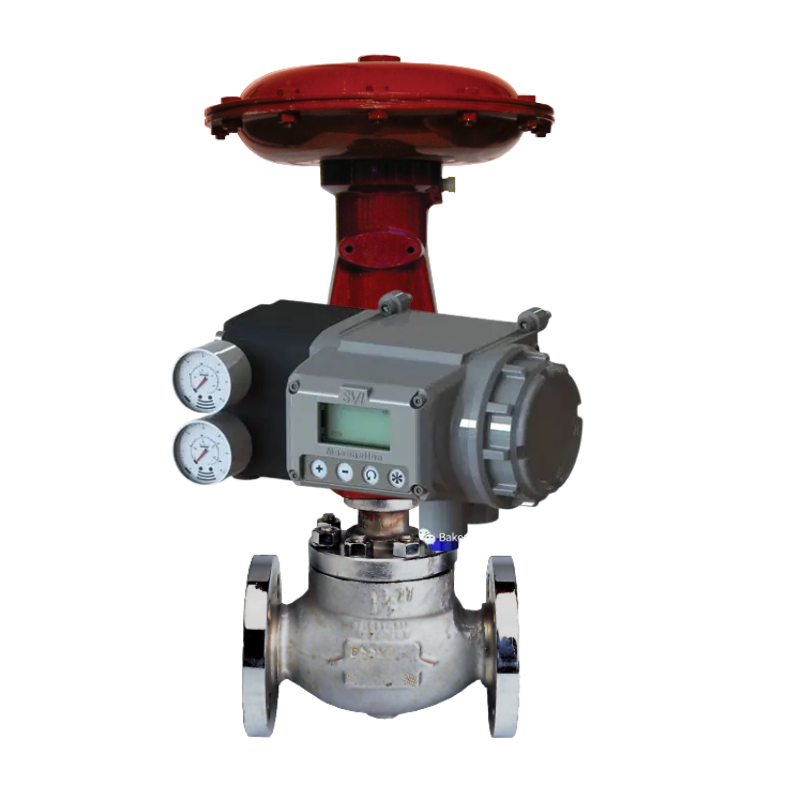

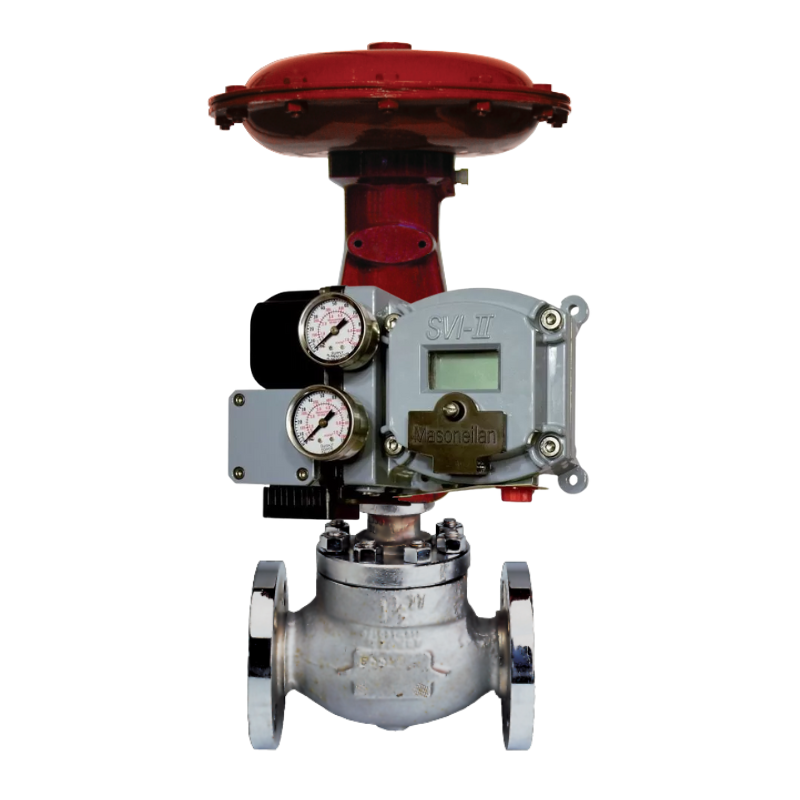

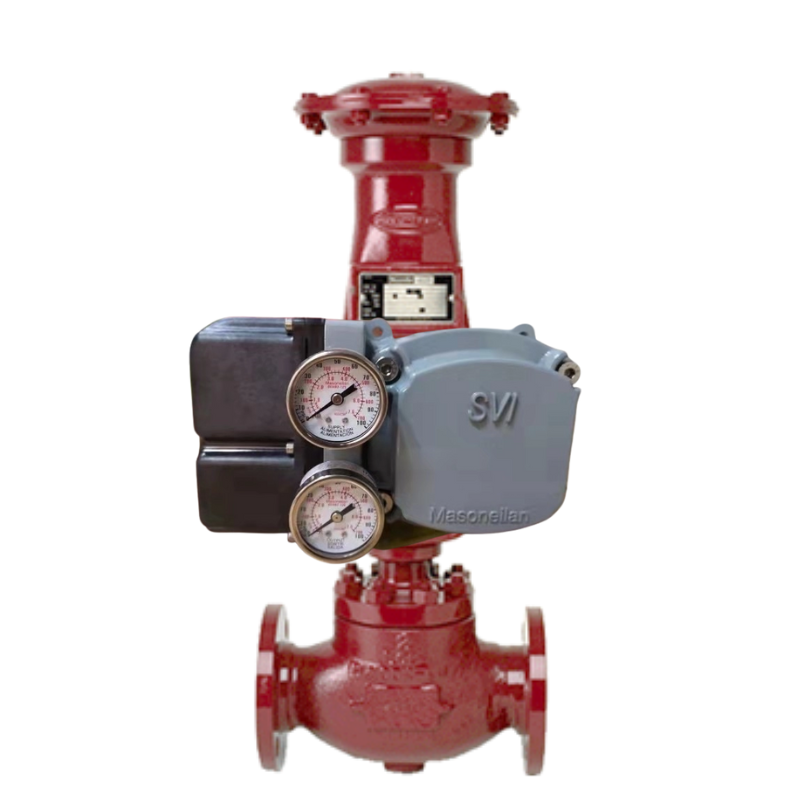

SVITM (스마트 밸브 인터페이스) 디지털 포지셔너 준비종종 기압 액추에이터와 함께 공급되지만, 535H/536H 디자인은 Masoneilan의 SVI 디지털 포지셔너와 완전히 호환됩니다. 이것은 밸브를 스마트 필드 장치로 변환합니다.첨단 진단이 가능하도록, 디지털 캘리브레이션, 예측 유지보수 데이터 및 현대 디지털 제어 시스템 (DCS) 및 자산 관리 플랫폼에 원활한 통합.
첨단 항구화 및 노이즈 트림:이 밸브 시리즈를 선택 한 주된 이유는 파괴적인 유체 현상을 처리 할 수있는 능력입니다. 마소닐란은 독점, 다단계 압력 하락 정비 옵션을 제공합니다.
케이지 가이드 트림:표준 케이지는 안정성을 제공하고 플러그를 안내합니다.
마이크로 노치TM 트림:여러 개의 작은 구멍과 챔버를 이용하여 고압의 방울을 작은 방울으로 분해합니다.과잉 소음.
디푸저 트림:유체에 대한 미궁형 경로를 특징으로하여 속도와 노이즈를 효과적으로 줄입니다. 노이즈 감축이 중요한 요구 사항이있는 가스 및 증기 애플리케이션에 대한 우수한 솔루션입니다.
유연한 작동:밸브는 다양한 스프링-디아프라그마 (direct or reverse acting) 공기 운동 장치로 구성되어 특정 추진량 요구 사항과 안전 모드 (fail-open 또는 fail-close) 를 충족시킬 수 있습니다.536H 모델의 균형 잡힌 트림은 주어진 응용 프로그램에 필요한 액추에이터 크기를 크게 줄입니다.
고압 하강 스테이션:예를 들어, 발전소에서 공급물 제어 또는 보일러 공급 펌프 재순환 (BFPT).
증기 압력 감소:주 증기선, 터빈 바이패스
중요한 프로세스 제어:원자로 공급, 증류 기둥 반류, 압축기 항 급류.
심각한 서비스:캐비테이션, 플래싱, 침식 유체 또는 높은 노이즈 레벨을 포함하는 응용 프로그램.
예외적인 신뢰성:가혹한 환경에서도 장시간 사용할 수 있어 유지보수 비용과 계획되지 않은 정지시간을 줄일 수 있습니다.
우수한 제어 성능:정밀 스트로틀링과 안정성
다양성:다양한 트림, 재료 및 액추에이터는 응용 프로그램에 정확하게 사용자 정의 할 수 있습니다.
전체 소유비용 감소:균형 잡힌 트림 디자인은 액추에이터 비용을 낮추고, 고급 트림 기술은 캐비테이션과 침식으로 인한 마모를 퇴치함으로써 밸브 내부의 수명을 연장합니다.
미래형 설계:디지털 포지셔너와 자산 관리 시스템과의 호환성은 산업 4.0 이니셔티브를 지원합니다.
결론적으로, Masoneilan 535H와 536H는 고전적이고 검증된 디자인을 나타냅니다. 현대 기술을 통합하기 위해 진화했습니다.그들은 심각한 서비스 제어 밸브 응용 프로그램에서 성능과 내구성에 대한 기준으로 남아 있습니다., 세계에서 가장 중요한 산업 프로세스에서 안전, 효율성 및 신뢰성을 보장합니다.
