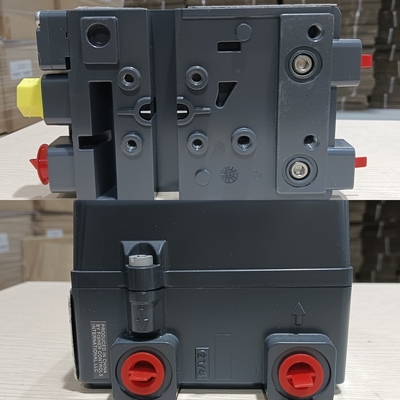

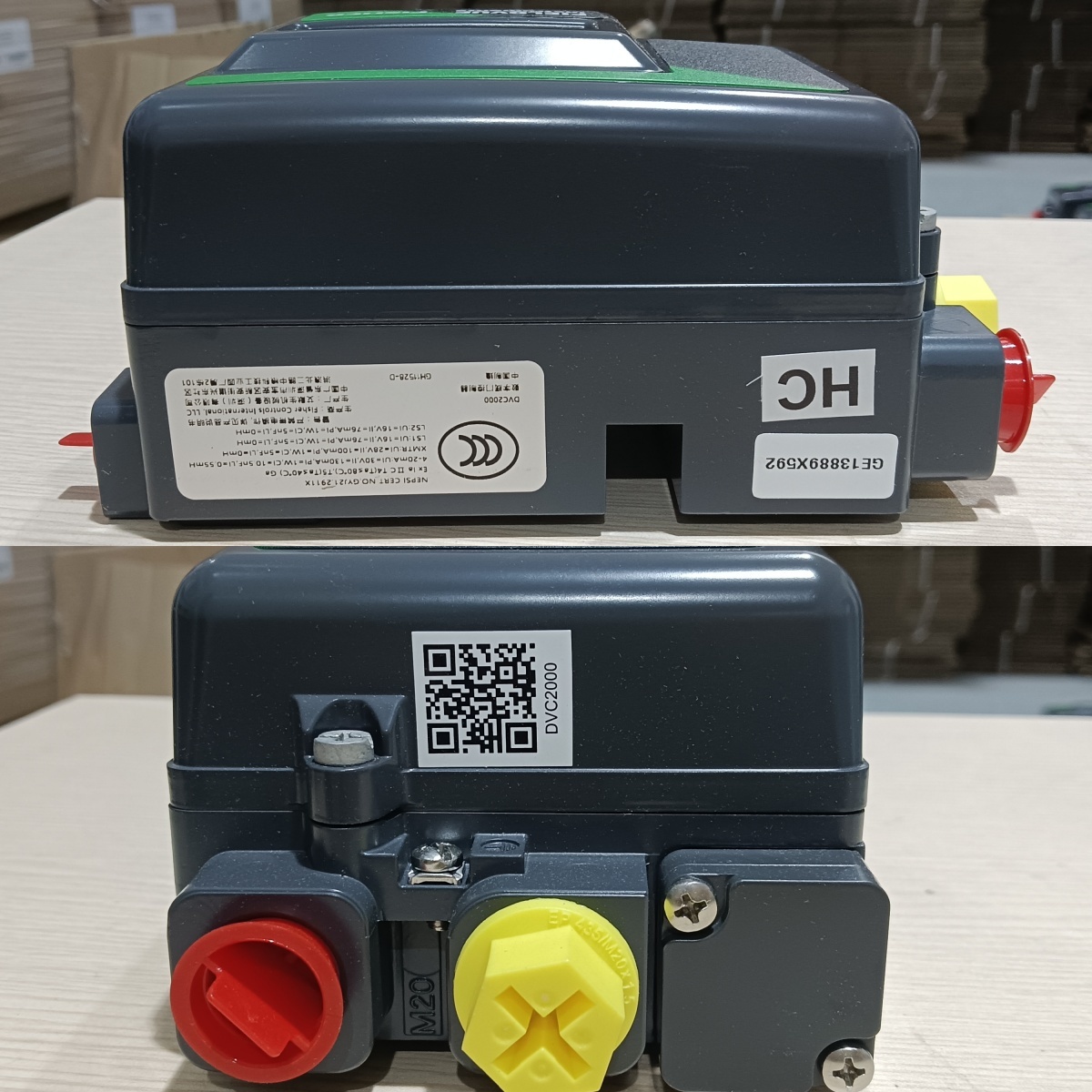

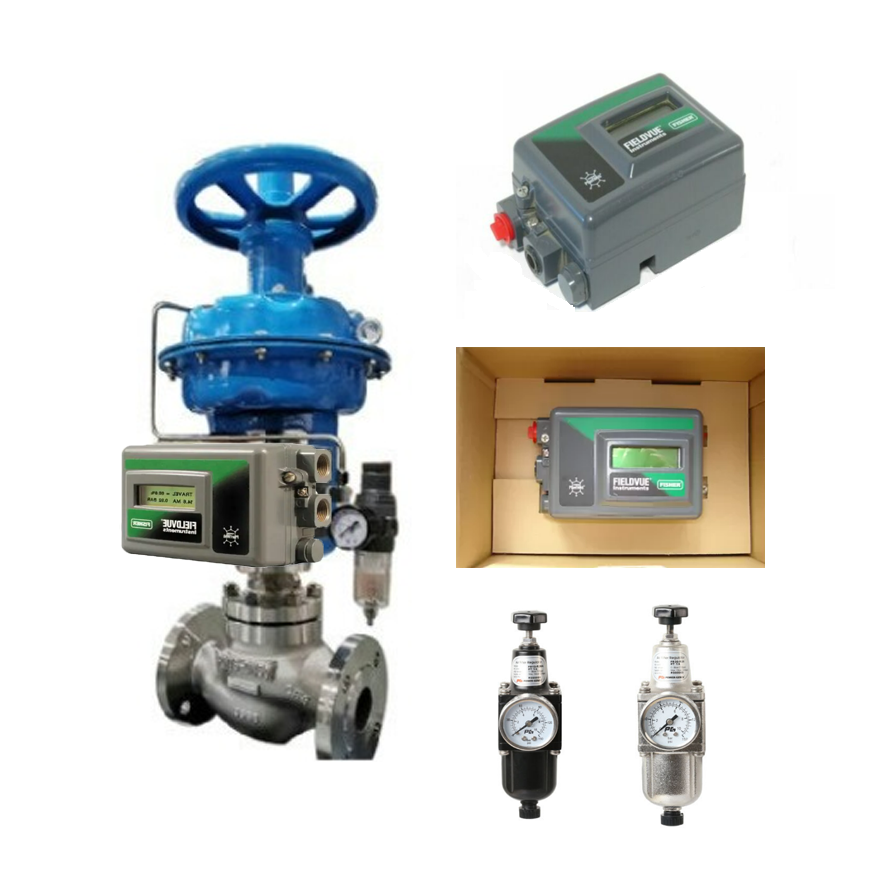

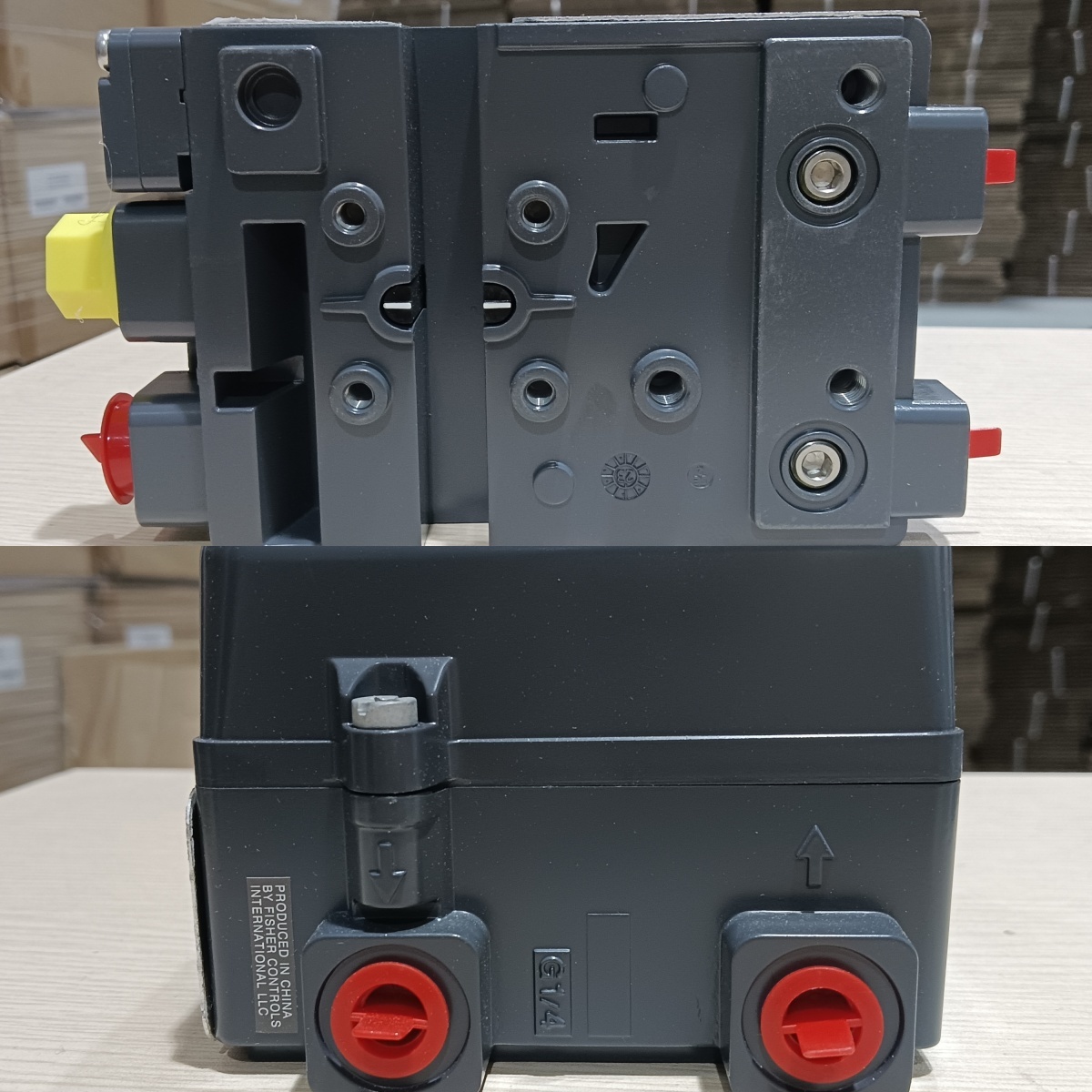

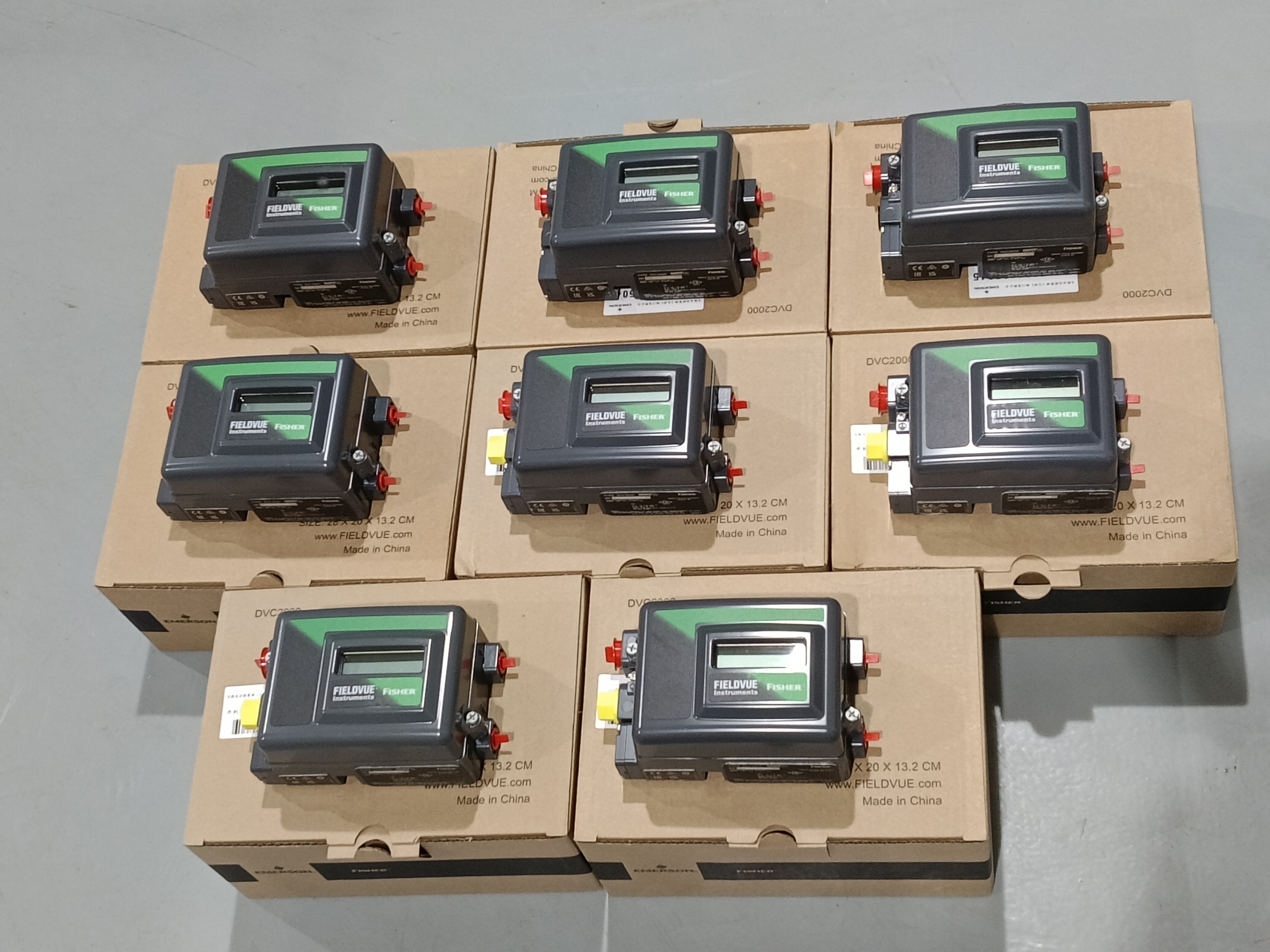

FIELDVUE DVC2000 디지털 밸브 컨트롤러는 사용하기 쉽고 컴팩트하며 쉽게 장착 할 수 있도록 설계되었습니다. 4-20 mA 입력 신호를 공기 출력 신호로 변환합니다.제어 밸브 액추에이터를 공급하는. 도구 설정은 첨부 푸시 버튼과 액체 결정 디스플레이 (LCD) 인터페이스를 통해 수행됩니다. 인터페이스는 두 가지 언어 패키지 옵션으로 사용할 수 있는 여러 언어를 지원합니다.DVC2000는 2단계 포지셔너 디자인을 사용합니다.전 증폭기 단계는 입력 신호의 작은 변화에 반응하기 위해 높은 정적 이득을 제공합니다. 전력 증폭기 단계는 작동 장치에 올바른 공기 부피를 공급합니다.우수한 역학적 성능과 최소한의 평형 공기 소비를 결합합니다..
| 압력 범위 | 5~100psi (35~700kPa), (0.35~7bar) |
|---|---|
| 인증서 | PED, CUTR, ATEX |
| 입수 압력 등급 | 최대 210 psi (1.5 MPa, 15bar) |
| 작동 온도 | 표준 온도 |
| 연결 | 소레노이드 |
| 적용 | 가스 및 석유 산업 |
작동 원리 DVC2000 (그림 1 및 2) 는 4 ~ 20 mA 설정점을 받아 액추에이터에 대한 공기 출력을 증가 또는 감소함으로써 밸브를 배치합니다.입력 신호와 설정 포인트를 동시에 전기 전력을 공급4~20mA 신호는 굽힌 쌍의 케이블을 통해 단말기에 전달된다. 단말기의 메인보드에는 디지털 제어 알고리즘을 지속적으로 실행하는 마이크로프로세서가 포함되어 있다.이 알고리즘은 I/P 변환기에 "운동 신호"를 생성I/P 변환기 집합 (또는 전 증폭기) 는 공급 압력으로 연결되어 전자 "운전 신호"를 공기 "압 신호"로 변환합니다." 이 압력 신호는 기압 릴레이 집합에 입력릴레 (또는 전력 증폭기) 는 또한 공급 압력과 연결되어 I / P 변환기에서 작은 압력 신호를 액추에이터에서 사용하는 더 큰 압력 출력 신호로 증폭합니다.액추에이터에 릴레이 출력 압력의 변화는 밸브를 이동하게. 2개의 릴레 옵션이 있다. 저압 릴레는 3.5bar (50 psi) 이하의 공급 공기를 필요로 하는 액추에이터와 작동한다. 고압 릴레는 3 bar (50 psi) 이하의 공급 공기를 필요로 하는 액추에이터와 작동한다.5 ~ 7.0 바 (50 ~ 100 psi) 의 공급 공기. 밸브 위치는 연결없는 피드백 시스템을 통해 감지됩니다.이동 센서는 제어 알고리즘에서 사용되는 이동 피드백 신호를 제공하기 위해 인쇄 된 배선 보드에 전기적으로 연결되어 있습니다.밸브는 올바른 위치에 도달 할 때까지 계속 움직입니다.
