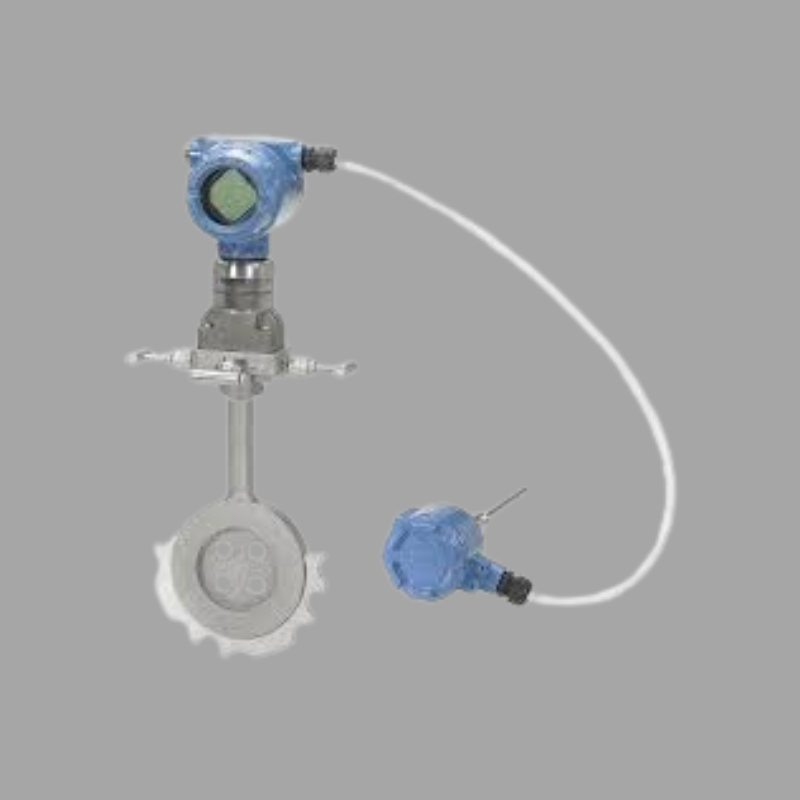

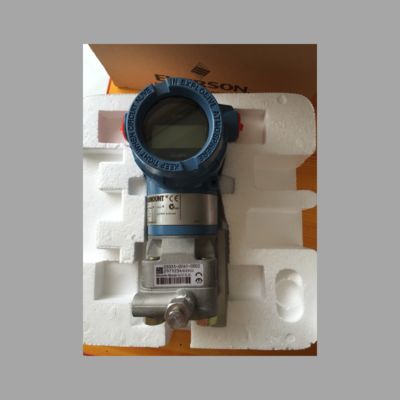

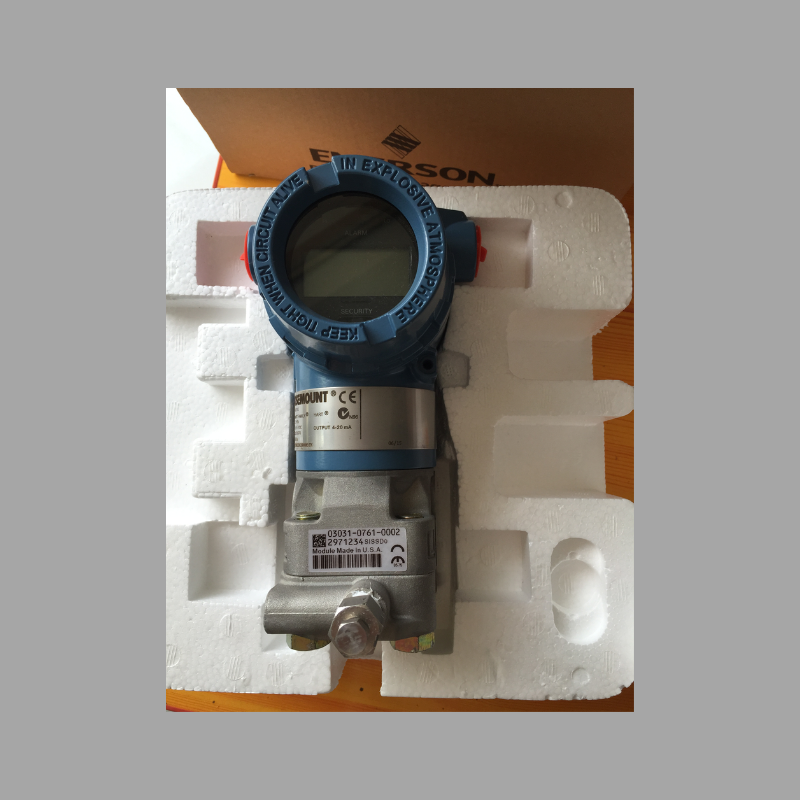

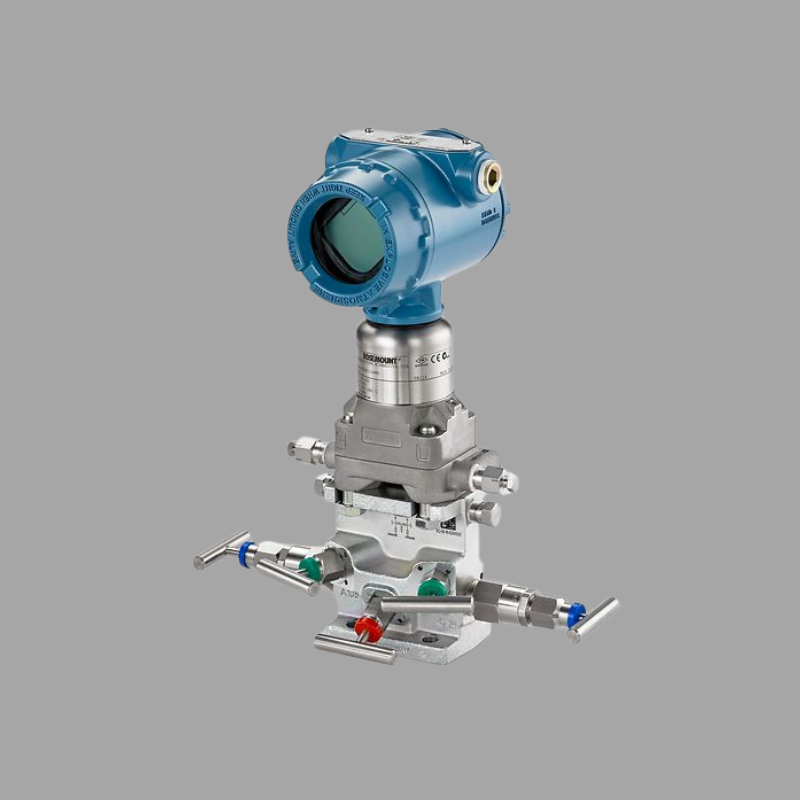

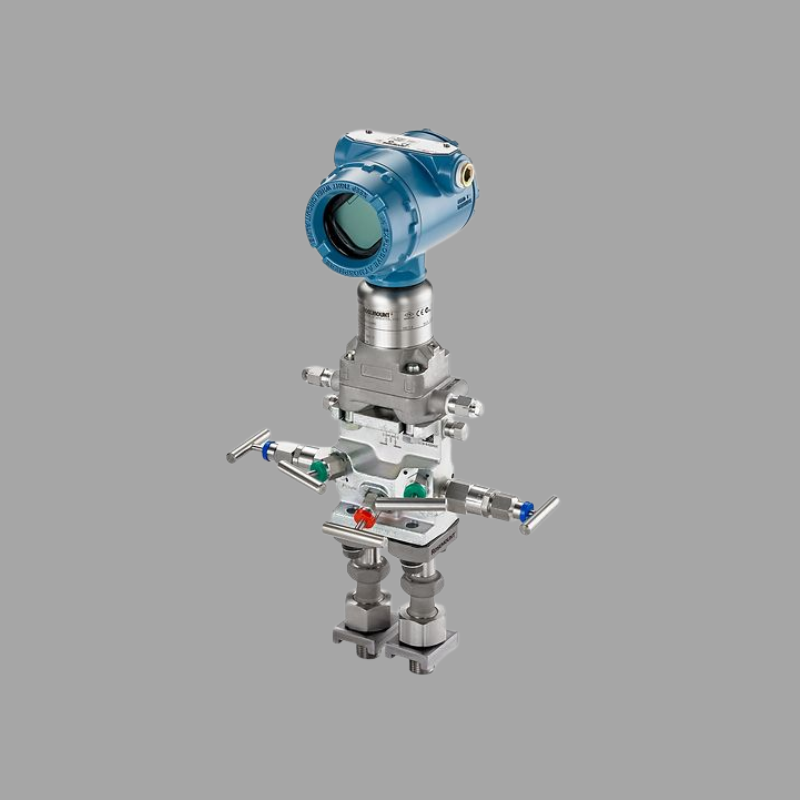

Emerson Automation Solutions에서 개발한 Rosemount 4088은 단일 소형 기기에서 포괄적인 공정 측정을 제공하도록 설계된 정교하고 매우 진보된 다변수 트랜스미터입니다. 여러 센서 기술을 하나의 강력한 장치에 통합하여 설치를 간소화하고 전체 시스템 비용을 절감하며 공정 통찰력을 향상시켜 기존의 단일 변수 압력 트랜스미터보다 훨씬 발전했습니다.
Rosemount 4088은 핵심적으로 세 가지 중요한 공정 변수를 동시에 측정하도록 설계되었습니다: 차압(DP), 정압(SP) 및 공정 온도(T). 이 세 가지 주요 측정을 활용하여 트랜스미터의 강력한 내부 마이크로프로세서는 네 번째 중요한 변수를 계산하고 출력할 수 있습니다: 질량 유량 또는 체적 유량. 이 통합 유량 계산 기능은 가장 특징적인 기능으로, 별도의 유량 계산기나 제어 시스템에서 복잡한 계산 없이 가스, 증기 및 액체 유량 응용 분야에 이상적인 솔루션입니다. 이는 액체의 경우 AGA 보고서 No. 3, 오리피스 플레이트의 경우 AGA 보고서 No. 7/ISO 5167과 같은 산업 표준 방정식을 적용하여 달성됩니다.
4088의 성능의 핵심은 고급 공면 센서 플랫폼에 있습니다. 이 설계는 차압 및 정압 센서를 동일한 평면에 배치하여 중요한 DP 측정에 대한 정압 및 온도 변화의 영향을 크게 줄입니다. 그 결과, 차압의 경우 최대 ±0.04% 판독값의 뛰어난 장기 안정성과 측정 정확도를 얻을 수 있습니다. 통합 RTD(저항 온도 감지기)는 측정 지점에서 직접 공정 온도를 정확하게 모니터링하며, 이는 정확한 온도 보상 및 유량 계산에 매우 중요합니다.
Rosemount 4088의 주요 장점은 총 소유 비용을 대폭 줄일 수 있다는 것입니다. 별도의 DP, SP 및 온도 트랜스미터와 관련 장착 하드웨어, 임펄스 튜빙, 매니폴드 및 배선을 대체함으로써 4088은 전체 설치 프로세스를 단순화합니다. 이러한 통합은 잠재적인 누출 지점(특히 위험한 유체와 관련하여 주요 안전 문제)을 최소화하고 설치 자재 및 인건비를 최대 절반까지 절감하며 현장의 물리적 공간을 줄입니다.
트랜스미터는 NEMA 4X / IP66 등급의 견고하고 가벼운 알루미늄 또는 스테인리스 스틸 인클로저에 들어 있어 가혹하고 까다로운 환경에서도 안정적인 작동을 보장합니다. 측정 또는 계산된 변수, 진단 정보 또는 사용자 지정 텍스트 메시지를 표시하도록 구성할 수 있는 대형 백라이트 액정 디스플레이(LCD)가 특징입니다. 사용자 상호 작용을 위해 푸시 버튼이 있는 직관적인 로컬 운영자 인터페이스(LOI)를 사용하여 전자 장치 구획을 열지 않고 안전하고 안전하게 구성할 수 있습니다.
통신 측면에서 4088은 다재다능한 장치입니다. 업계 표준 HART 프로토콜이 있는 4-20mA 아날로그 출력을 지원하여 아날로그 루프에서 기본 변수(예: DP)를 전송하는 동시에 디지털 HART 신호를 사용하여 다른 모든 측정 및 계산된 변수(SP, T, 유량) 및 진단 데이터에 액세스할 수 있습니다. 또한 FOUNDATION Fieldbus 및 Profibus PA 디지털 프로토콜을 지원하는 모델로 제공되어 최신 플랜트 아키텍처에 진정한 디지털 통합을 가능하게 하고 단일 케이블을 통해 여러 변수를 전송하여 배선 비용을 더욱 절감합니다.
| 범주 | 세부 정보 |
|---|---|
| 제품 이름 | Emerson Rosemount 4088 다변수 압력 트랜스미터 |
| 핵심 기능 | 다음의 동시 측정 차압(DP), 정압(SP) 및 온도(T); 표준 방정식(AGA 3, AGA 7, ISO 5167)을 사용하여 질량 유량 또는 체적 유량 계산 |
| 센서 플랫폼 | 고급 공면 설계:- DP 및 SP 센서가 동일한 평면에 정렬됨 → 정압 및 온도 영향 최소화- 정확한 공정 온도 측정 및 보정을 위한 통합 RTD |
| 주요 장점 | 통합 다변수 기능은 여러 트랜스미터 및 유량 계산기를 대체합니다:- 하드웨어, 임펄스 튜빙, 매니폴드 및 배선 절감- 누출 지점 감소 → 안전성 향상- 설치 및 인건비 최대 50% 절감 |
| 성능 | - DP 정확도: 최대 ±0.04% 판독값- 높은 안정성 및 장기 신뢰성- 유량에 대한 직접적이고 정확한 온도 보상 |
| 하우징 및 보호 | - 재질: 알루미늄 또는 스테인리스 스틸- 등급: NEMA 4X / IP66- 가혹한 환경을 위해 설계된 견고하고 가벼운 제품 |
| 디스플레이 및 사용자 인터페이스 | - 대형 백라이트 LCD 디스플레이- 측정/계산된 변수 및 진단 표시- 안전하고 안전한 현장 구성을 위한 푸시 버튼이 있는 로컬 운영자 인터페이스(LOI) |
| 통신 | - 4–20 mA + HART (아날로그 + 디지털)- 디지털 프로토콜: FOUNDATION Fieldbus & Profibus PA- 단일 케이블을 통한 다변수 전송 지원- 원격 구성, 진단, 예측 유지 관리 |
| 비용/소유권 혜택 | - 하나의 장치가 여러 기기를 대체합니다- 구성 요소 및 연결 감소 → 공간 절약- 총 소유 비용 절감(CAPEX & OPEX) |

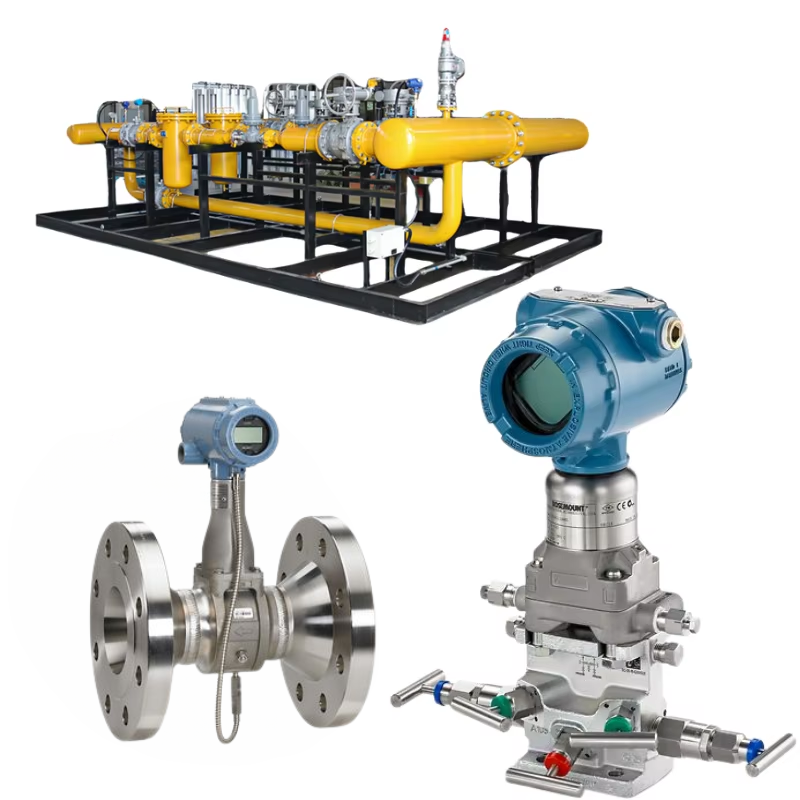

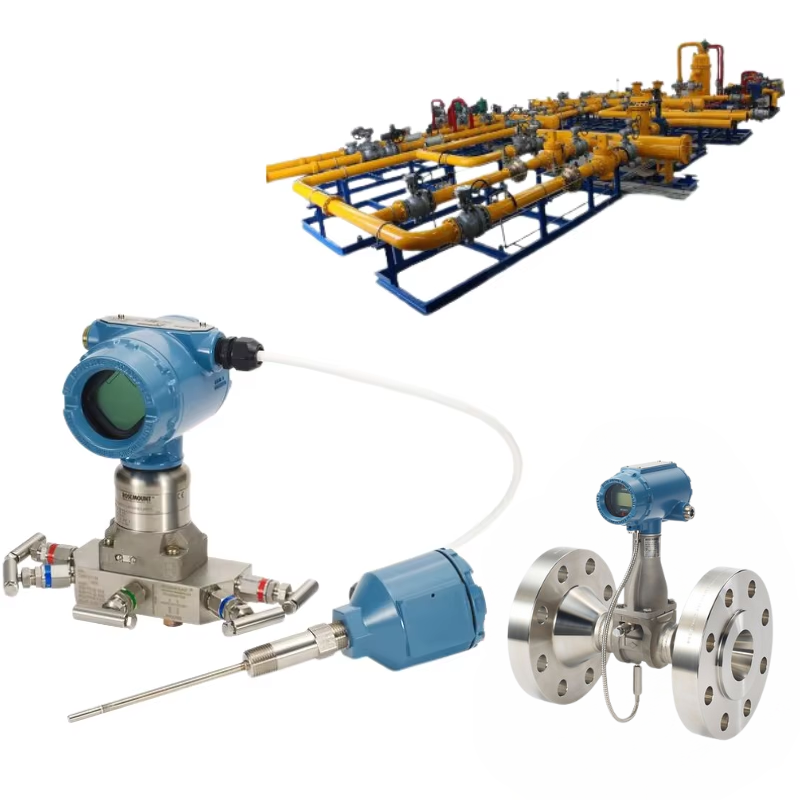

| 일반적인 응용 분야 | - 증기 유량 (포화/과열)- 천연 가스 유량 (계량, 재정 계량)- 액체 탄화수소 유량 (파이프라인, 이송)- HVAC의 공기 및 가스 유량 (에너지 최적화)- 일반 공정 유량 (오리피스, 벤투리, 유량 노즐 포함) |
| 전반적인 요약 | 압력 트랜스미터 이상 → 입증된 트랜스미터 본체의 지능형 유량 계산기. 여러 검증된 측정, 고급 진단, 강력한 통신 및 전력, 석유 및 가스, 정제, 화학 및 유틸리티와 같은 산업의 비용 절감을 제공합니다. |
Rosemount 4088이 뛰어난 일반적인 응용 분야는 다음과 같습니다.
요약하면 Rosemount 4088은 단순한 압력 트랜스미터가 아니라 현장에서 입증된 트랜스미터 본체에 통합된 강력하고 지능적인 유량 계산기입니다. 단일 지점에서 여러 검증된 측정을 제공하는 기능과 강력한 구조, 고급 진단 및 주요 통신 프로토콜 지원을 결합하여 광범위한 산업에서 측정 정확도를 개선하고 공정 효율성을 향상시키며 자본 및 운영 비용을 절감하는 데 필수적인 도구입니다.
