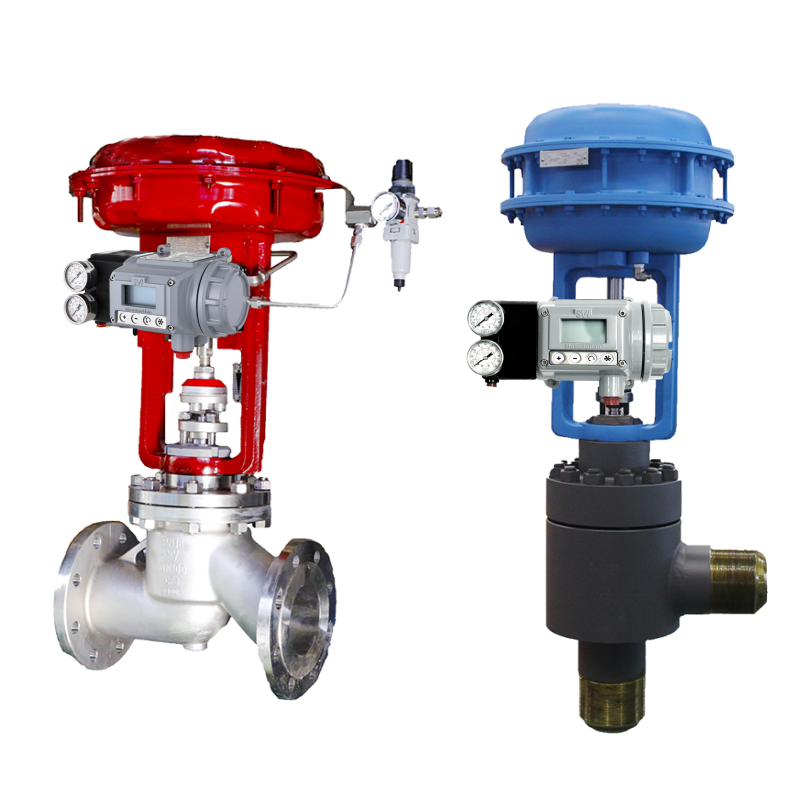

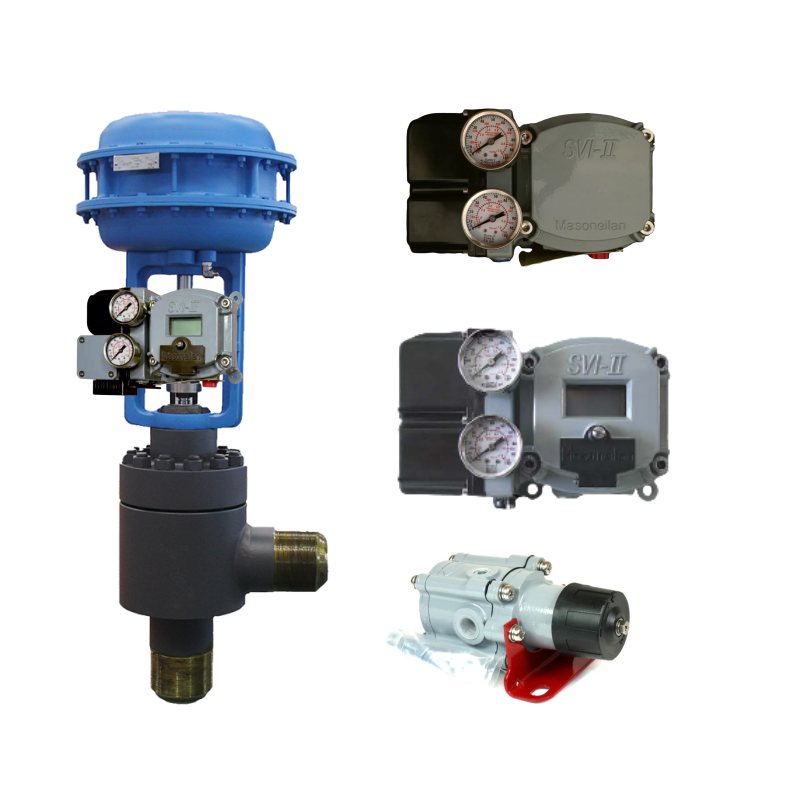

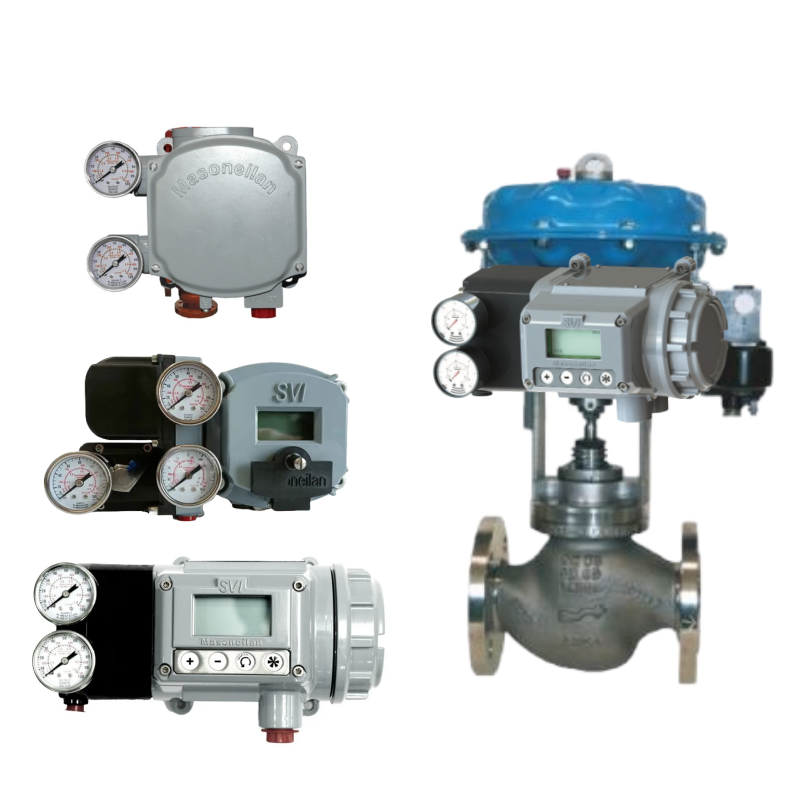

중국 밸브와 함께 Masoneilan SVI2 지능 밸브 포지셔너

중국 밸브와 함께 Masoneilan SVI2 지능 밸브 포지셔너

제품 소개

마소네일란 SVI2 는 고성능 지능형 밸브 위치기입니다. 중국 밸브와 결합되면 산업용 용도로 정확하고 신뢰할 수 있는 제어 기능을 제공합니다.

기술 사양

성능

- 히스테리세스 + 데드밴드: ±0.2%
- 반복성: ± 0.2%
- 감수성: ±0.2%
- 적합성: ±0.3%
정확도: ±0.5% (보통 +0.25%)

입력 전력 및 신호

- 신호: 4 - 20mA HART® 통신 프로토콜
- 전원 공급: 4 - 20mA 제어 신호에서 가져온
- 최소 터미널 전압: 11.2 볼트 DC
- 최소 전류 신호: 3.6mA

운영 조건

- 작동 온도 범위: - 58°F ~ + 185°F (- 50°C ~ + 85°C)
- 공기 공급 압력:
- 단역: 20 ~ 100 psi (1.4 ~ 6.9 바)
- 이중 작용: 20 ~ 150 psi (1.4 ~ 10.3 바)

- 공기 소비:
- 싱글 연기:
- 30psi (2.1bar): 0.22 sqfm (8/m)
- 60 psi (4.2bar): 0.282 sqfm (81/m)
- 90 psi (6.3 바): 0.424 sqm (21/m)

- 더블 - 연기:
- 30 psi (2.1 바): 0.424 sqm (21/m)
- 60 psi (4.2bar): 0.565 sqfm (61/m)
- 90psi (6.3bar): 0.847 sqfm (241/m)
- 120psi (8.4bar): 10.6sqm (301/m)

재료 와 건축

- 하우징: 표준 알루미늄 하우징, 스테인레스 스틸 요청에 따라 제공
- 코팅: ISO 12944 - 2 카테고리 C4에 맞는 회색 폴리우레탄

인증 및 준수

- HART 프로토콜: HART 수정 5 또는 7 프로토콜을 지원합니다.
- EMC 표준: EN 61000 - 4 - 2, 3, 5, 6, 8 및 IEC 8014 - 2, - 3, - 4을 준수
- 안전 인증: FM, FMA, FIX, IECEx
- 지역 인증: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- 주택 보호 등급: NEMA 4X/IP66
- CE 표시: EC6I508 섹션 2 - 3을 준수합니다

진단 및 특징

- 압력 센서 5개: 모니터링 및 진단용
- 스트로크 수: 밸브 스트로크 총 수를 기록
- 밸브 운영 시간: 기록 시간 열기, 닫기 및 거의 닫힌 위치
- 오프라인 제어 밸브 서명: VarVue Suite 또는 고급 DTM를 사용하여 오프라인 제어 밸브 서명 지원
- 온라인 마찰 모니터링: Valve Aware를 통해 온라인 마찰 모니터링
- 업그레이드 가능한 진단: 필드 - 사용자 요구에 따라 업그레이드 가능한 진단 수준

커뮤니케이션 및 출력

- 위치 송신기: 4 ~ 20mA, 2 - 와이어 루프 전원, 10 ~ 24 Vdc 전압 표준
- 구성 가능한 디지털 콘택트: 두 개의 구성 가능하고 내장 된 - 고립 된 고체 상태 스위치, 30 Vdc, 1A

액추에이터 스트로크 범위

- 선형 운동: 0.25 인치 (6.4 mm) 에서 6 인치 (표준 장착) 까지; 6 인치 (150 mm) 이상에는 확장 장착이 필요합니다.
- 회전 운동: 18 - 140도
- 스트로크 센서 해상도: 0.0015%

특징

- 유니버설 설계: 선형 및 회전 밸브 용도
- 비 접촉 위치 센서: 검증 된 비 접촉 위치 센서 기술
- 로컬 디스플레이 및 제어: 외부 LCD 및 버튼을 누르면 현장 조작을 쉽게 할 수 있습니다.
- 설정 마법사: 설치 마법사와 함께 빠르고 쉽게 실행
오프라인 및 온라인 진단: 오프라인 및 온라인 상태 모두에 대한 포괄적인 진단 기능
- 두 개의 구성 가능한 스위치: 두 개의 구성 가능하고 내장된 - 고립된 고체 상태 스위치
- HART 통신: 다양한 제어 시스템과의 통합을 위해 HART 통신 프로토콜을 지원합니다.
- 내구성 주택: 안오디스 알루미늄으로 만든 견고한 주택

신청서

이 조합은 석유 및 가스, 발전, 정제, 석유화학, 중류 석유 및 가스, 상류 석유 및 가스 등과 같은 산업에서 널리 사용됩니다.그것은 증기 터빈 발전기를 포함하여 다양한 응용 프로그램에 적합합니다, 콘덴서, 냉각 타워, 원자로 건물, 터빈 건물, 원자로 시설 부지 & BOP, 증기 터빈, 가스 터빈, 열 회수 증기 발전기, 공장 균형, 증류,수소처리, 리포밍, 크래킹, 2차 혼합, 진압 및 분산, 충전 가스 압축, 분리, 파이프 라인 무결성 작업, 탈수, 냉각, 액화, 로딩/운송,재가시화보조 탈수/처리, 압축 등

이점

- 더 빠른 시공: 빠른 설치 및 시공은 정지 시간을 줄이고 효율성을 향상시킵니다.
- 정확한 위치: 최적의 프로세스 제어를 위해 정확한 밸브 위치를 보장
- 양방향 통신: 지역 또는 원격 설정 및 모니터링을 촉진합니다.
- 제어 시스템과의 통합: 많은 제어 시스템과 자산 관리 소프트웨어와 호환됩니다.
- 최적화된 성능: 액추에이터 크기에 관계없이 고성능 밸브 제어 기능을 제공합니다.
