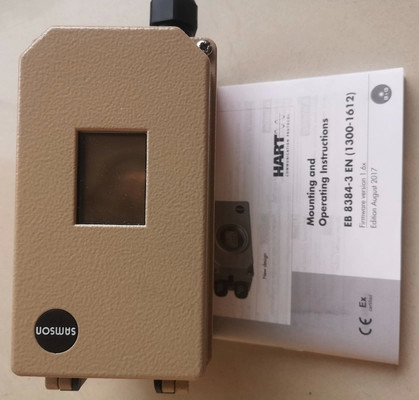

삼슨 3730-3 전자 공기 위치기 W / HART 밸브 컨트롤러에 대한 통신

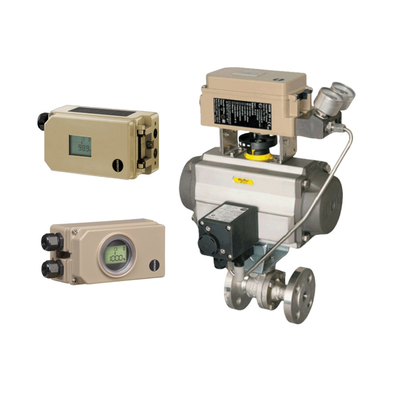

3730형 전압 위치기 시리즈는 일반 산업용 용도로 특별히 설계되었습니다. 더 넓은 범위의 최종 사용자와 프로세스에 서비스를 제공하기 위해이 포지셔너 시리즈는 여러 모델 버전을 포함합니다..

기본 제어 위치기는 3730-0 및 3730-1 모델의 형태로 제공됩니다. 그러나 3730-2 모델에서 시작하여포지셔너는 완전한 기능 파라미터화 및 고급 진단 기능이 갖추어져 있습니다..

더 발전된 통신 능력을 필요로 하는 사람들을 위해, SAMSON은 HART (3730-3), Profibus (3730-4),그리고 3730-2 이상 모델에 대한 재단 필드 버스 (3730-5).

완전한 함수 매개 변수화 기능은 참조 변수, 이동 범위, 특성 (즉 선형 및 동등한 비율),그리고 성능 특성 (i다른 한편으로, 고급 진단에는 상태 메시지 로깅, 데이터 로깅, 히스토그램 (여행 설정점 오차, 사이클 카운터) 등의 기능이 포함됩니다.구동 신호 (정확 및 히스테레시스), 끝 위치 트렌딩, 정적 특성 테스트, 부분 스트록 테스트, 전체 스트록 테스트.

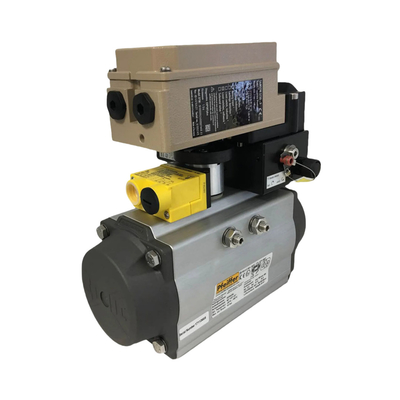

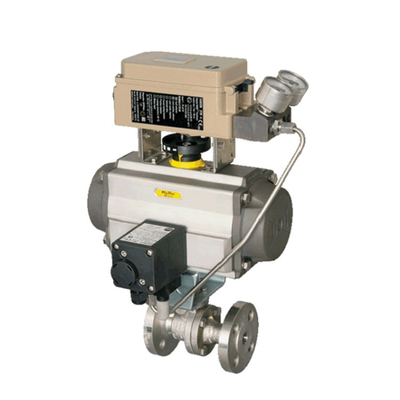

HART® 통신을 탑재한 전압적 위치기, SAM DIGITAL READY는 주사형 알루미늄 또는 스테인레스 스틸 가구를 가지고 있습니다.그것은 IEC 60534-6에 따라 선형 동작 장치에 고정 될 수 있습니다., VDI / VDE 3847 또는 SAMSON 통합 장착 장치. 한편, 그것은 VDI / VDE 3845에 따라 회전 액추에터와 타입 3710 역 증폭기를 가진 이중 작용 액추에터에 고정될 수 있습니다.

제어 밸브는 통합 된 EXPERTplus 진단 덕분에 SAM DIGITAL READY와 통합 될 수 있습니다. 포지셔너가 매달린 경우를 제외하고는 모든 위치에 장착 될 수 있습니다.한 단추 의 메뉴 를 이용 하는 동작 으로 사용 이 쉬워집니다, 읽기 쉬운 디스플레이는 사용자의 필요에 맞게 모든 장착 위치에 회전 할 수 있습니다.

TROVIS-VIEW 소프트웨어는 SSP 인터페이스를 통해 컴퓨터를 통해 위치기를 구성 할 수 있습니다.그것은 변수 자동 시작을 허용하는 네 가지 다른 초기화 모드를 가지고 있습니다, 그리고 미리 설정된 매개 변수 - 표준에서 벗어나는 값만 조정해야 합니다.

위치기는 또한 캘리브레이트 된 이동 센서와 비상사태에서 밸브 위치를 변경하지 않고 시작 할 수있는 하위 초기화 모드를 갖추고 있습니다.모든 매개 변수는 비휘발성 EEPROM에 저장됩니다., 그리고 그 두 개의 유선 시스템은 410 Ω의 작은 전기 부하를 가지고 있습니다. 추가로 조정 가능한 출력 압력 제한, 조절 가능한 단단한 폐쇄 기능, 자동 제로 모니터링,그리고 통합 온도 센서.

또한 두 개의 표준 프로그래밍 가능한 위치 알람, 자기 진단 및 고장 알람 콘택트 또는 선택적 인 아날로그 위치 송신기로 발송되는 메시지가 포함되어 있습니다.NAMUR 권고 NE 107에 맞는 메시지는 압축 상태에서 제공되며 사양 1에 따라 FDT 프레임 애플리케이션에 통합 할 수있는 DTM 파일을 가지고 있습니다..2.
