발전, 정제, 석유화학, 미드스트림 오일 및 가스, 업스트림 오일 및 가스.
주요용도 : 증기터빈발전기, 콘덴서, 냉각탑, 원자로건물,
터빈동, 원자로시설 부지
& BOP, 증기 터빈, 가스터빈, 열회수 증기 발생기, 균형 식물, 증류,
하이드로프로세싱 개질,
크래킹, 2차, 블렌딩, 담금질 및 분류, 충전 가스 압축, 분리, 파이프라인 무결성, 운영,
탈수, 냉동, 액화, 선적/선적, 재기화, 보조,
탈수/치료, 압축.
표준 구조

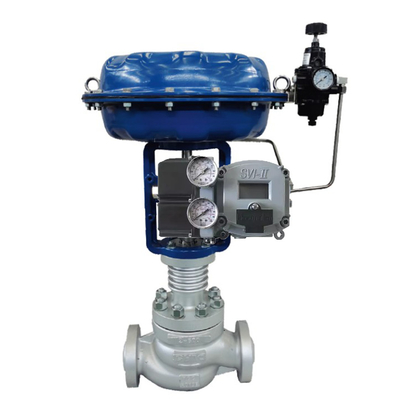

벨로우즈 씰 구성은 표준 21000 시리즈 트림 및 액추에이터 옵션과 완벽하게 호환됩니다.
각 밸브 크기에 대해 동등한 용량 기능을 제공합니다.표준 포장 상자 디자인 및 포장 디자인 옵션은 보조 스템 씰로 사용됩니다.
견고한 디자인
형성된 벨로우즈 구조는 외부 가압 설계로
전체 밸브 ANSI B16.34 압력 등급까지 작동합니다.가이드는 벨로우즈 위와 아래에 위치하여 흐름 유도 및 기계적 진동을 견딜 수 있는 뛰어난 안정성을 제공합니다.
수명 연장
벨로우즈 어셈블리는 밸브 중간 스트로크 위치에서 50% 압축/신장(응력 제로)하도록 설계되어 사이클 수명을 최대화하는 데 도움이 됩니다.플러그 스템의 플랫이 제공하는 회전 방지 기능으로 벨로우즈 비틀림 응력도 감소합니다.
고품질
각 벨로우즈 하위 어셈블리는 용접 무결성을 확인하기 위해 헬륨 누출 테스트를 거쳤으며 전체 밸브 어셈블리의 일부로 정수압 테스트도 거쳤습니다.기계적 이동 정지는
과도한 압축이나 확장을 방지하기 위해 벨로우즈와 밸브 어셈블리 모두에 설계되었습니다.
스마트 솔루션

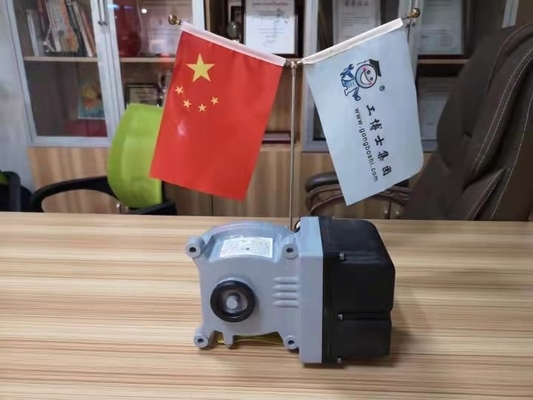

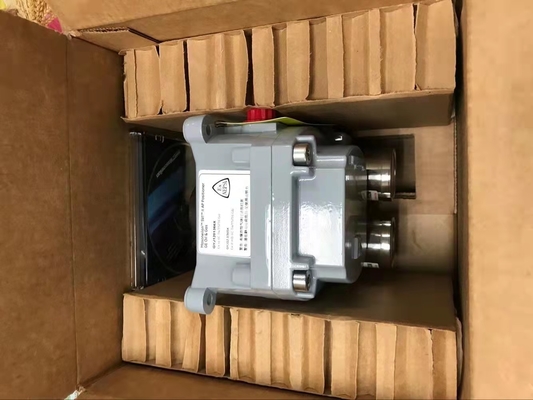

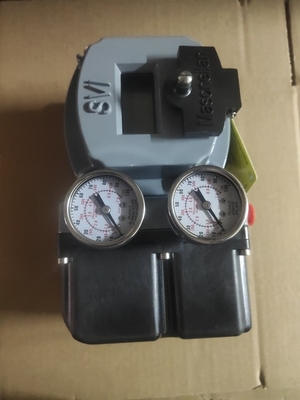

벨로우즈 설치 주기 수명은 Masoneilan의 SVI™ 디지털 포지셔너와 실제 프로세스 데이터를 활용하여 현장에서 모니터링할 수 있습니다. 이 고급 예방 유지보수 옵션은 잠재적인 위험한 고장이 발생하기 전에 식별하여 플랜트 안전을 개선하고 벨로우즈 조기 교체를 줄여 비용을 절감하는 데 도움이 됩니다.
벨로우즈 재료 표준 재료
316/316L 스테인레스 스틸
선택적 재료
• 하스텔로이 C276
• 모넬 400 • 인코넬 625
