주입구에 있는 공칭 직경: | DN 25 - DN 200 | 1 - 8 | 구멍: | 여분 구멍과 더불어 API 표준 : 1 D 2일부터 8일까지 T 10 / 1 G 2 - 8 T+ 10 |
---|---|---|---|
실제 오리피스 직경 d0: | 11 - 180 밀리미터 | 0.433 - 7.087에 | 실제 오리피스 영역 A0: | 95 - 25446.9 mm2 | 0.147 - 39.443 in2 |
압력: | 2.5 - 426 바 | 36 - 6170 표준 평방 인치 당 폰드 | 플랜지 평가 주입구: | PN 10 - PN 400 | CL150 - CL2500 |
온도 (DIN EN에 따라): | -45 내지 200 (특별한 'C : (특별한 -162 내지 300 'C) | -49 내지 392 'F : -259.6 내지 572 'F) | 온도 (목록 ASME): | -45 내지 200 (특별한 'C : (특별한 -162 내지 300 'C) | -49 내지 392 'F : -259.6 내지 572 'F) |
본체 소재: | 1.0619, 1.4408 (특정 : 안녕 | SA 216 WCB, SA 351 CF8M, (특별한 SA 352 LCB를 합금하세요) : 하와이 불순물) | 밸브 연결: | 플랜지 acc. DIN EN 1092 또는 acc에. ASME 비 16.5 또는 acc에. JIS 2220에 |
부하형: | 프로세스 매체에 의해 제어됩니다 | 스페셜: | 예비 조치 유형 : 열린 활동 |를 조절하세요 : 최대. 마무리된 10% 시작 압력 허용한도 | : 최대. 7% 폐쇄 압력 허용한도 | 적용 : 증기, 가스와 액체 |
승인: | ASME Sec. VIII 디프. 1, PED/ DIN EN ISO 4126-4, PED/ AD 2000-merkblatt A2, AQSIQ, EAC, TSSA | 분류 학회: | LR, 리나, DNV GL, BV |
하이 라이트: | Modulate Pilot Operated Safety Valve,Type 821 Pilot Operated Safety Valve,1.4408 Pilot Operated Safety Valve |

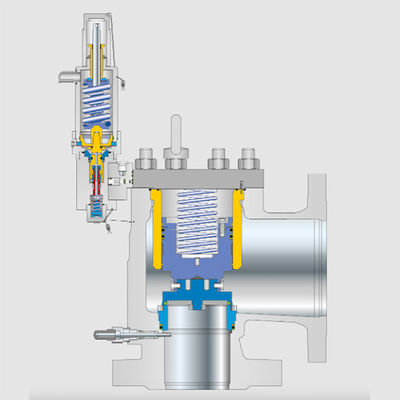

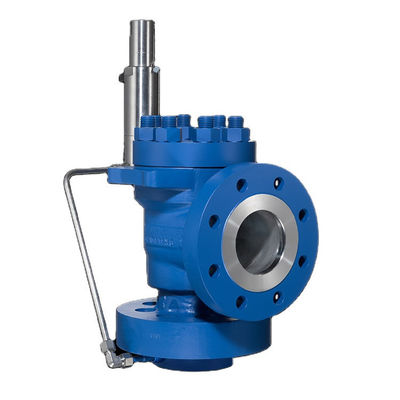

Type 821 High Efficiency Modulate Action Pilot Operated Safety Valve
Solutions for high plant efficiency
Pilot operated safety valves
Highest blow-off capacity of all series
Tightness right up to set pressure
Operating pressures up to 96% of the set pressure
Back pressures up to 70% of the set pressure
Backflow preventer integrated as a standard component
Integrated Piping prevents damage and freezing
Supplementary Loading System
Equipment that enables the following safety valve characteristics:
Tightness right up to set pressure
Operating pressures up to 97% of the set pressure
Low loss of medium due to short opening times
Function test and valve adjustment possible during operation
Suitable for all media temperatures
