주입구에 있는 공칭 직경: | DN 25 - DN 200 | 1 - 8 | 구멍: | 여분 구멍과 더불어 API 표준 : 1 D 2일부터 8일까지 T 10 / 1 G 2 - 8 T+ 10 |
---|---|---|---|
실제 오리피스 직경 d0: | 11 - 190 밀리미터 | 0.433 - 7.087에 | 실제 오리피스 영역 A0: | 95 - 25446.9 mm2 | 0.147 - 39.443 in2 |
압력: | 2.5 - 256 바 | 36 - 3705 표준 평방 인치 당 폰드 | 플랜지 평가 주입구: | PN 10 - PN 250 | CL150 - CL1500 |
온도 (DIN EN에 따라): | -45 내지 200 (특별한 'C : (특별한 -162 내지 300 'C) | -49 내지 392 'F : -259.6 내지 572 'F) | 온도 (목록 ASME): | -45 내지 200 (특별한 'C : (특별한 -162 내지 300 'C) | -49 내지 392 'F : -259.6 내지 572 'F) |
본체 소재: | 1.0619, 1.4408 (특정 : 안녕 | SA 216 WCB, SA 351 CF8M, (특별한 SA 352 LCB를 합금하세요) : 하와이 불순물) | 밸브 연결: | 플랜지 acc. DIN EN 1092 또는 acc에. ASME 비 16.5 또는 acc에. JIS 2220에 |
부하형: | 프로세스 매체에 의해 제어됩니다 | 스페셜: | 예비 조치 유형 : 열린 팝 활동 | : 마무리된 1% 시작 압력 허용한도 | : 3 - 7% (3에서 15%까지! 또한 API 기준을 넘어서 조정할 수 있는) 폐쇄 압력 허용한도 |
승인: | ASME Sec. VIII 디프. 1, PED/ DIN EN ISO 4126-4, PED/ AD 2000-merkblatt A2, AQSIQ, EAC, TSSA | 분류 학회: | LR, 리나, DNV GL, BV |
하이 라이트: | 811개 조종사 조종된 안전판을 타이핑하세요,팝 활동 조종사는 안전판을 운영했습니다,DN25 조종사는 안전판을 운영했습니다 |

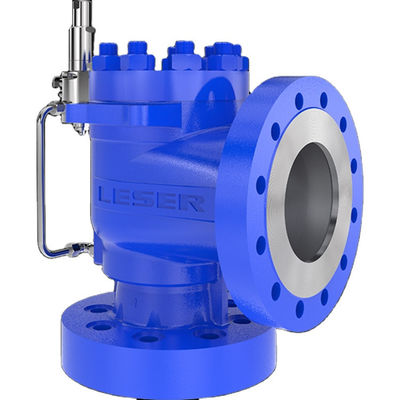

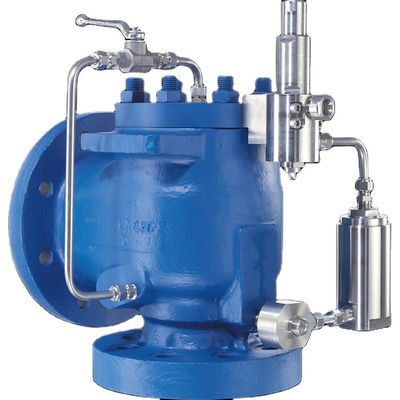

팝 동작 유형 811 고효율 조종사는 안전판을 운영했습니다
높은 설비 효율을 위한 솔루션
조종사는 안전판을 운영했습니다
모든 시리즈의 최상위 블로우-오프 능력
위로 압력에서 설정하기 위한 곧바로 밀착도
세트 압력에서의 운영 압력 최고 96%
세트 압력에서의 배압 최고 70%
표준 구성 요소로써 통합된 역류 방지부
통합된 배관은 손상과 동결을 막습니다
보충적 로딩·시스템
다음과 같은 안전판 특성을 가능하게 하는 장비 :
위로 압력에서 설정하기 위한 곧바로 밀착도
세트 압력에서의 운영 압력 최고 97%
오픈 시간을 단락시키도록 당연한 매체의 저손실
기능 테스트와 운영 동안 가능한 밸브 조정
전체 미디어 온도에 적합합니다
