주입구에 있는 공칭 직경: | DN 25 - DN 100 | 1 - 4 | 실제 오리피스 직경 d0: | 23 - 92 밀리미터 | 0.91 - 3.62에 |
---|---|---|---|
실제 오리피스 영역 A0: | 416 - 6648 mm2 | 0.645 - 10.304 in2 | 압력: | 0.1 - 16 바 | 1.45 - 232 표준 평방 인치 당 폰드 |
온도 (DIN EN에 따라): | -85 내지 200 'C | -121 내지 392 'F | 본체 소재: | 1.0406, 10619, 1.0570 + 처녀 PTFE | SA 216 WCB |
밸브 연결: | 플랜지 acc. DIN EN 1092-1 또는 acc에. ASME 비 16.5에 | 부하형: | 스프링 하중식 |
스페셜: | 하이티가트 집회는 acc를 설계했고 제조했습니다. 다음에게 : DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP 등급 VI와 FDA 21 | 플랜지 평가 주입구: | PN 16 | CL150 |
온도 (목록 ASME): | -29 내지 200 'C | -200 내지 392 'F | (선택적인) 벨로우즈 재료: | PTFE |
하이 라이트: | 스프링 하중식 안전판을 정렬시키는 PTFE,CL150 스프링 하중식 안전판,10619개 스프링 하중식 안전판 |

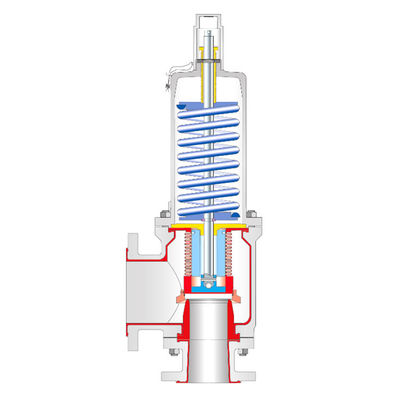

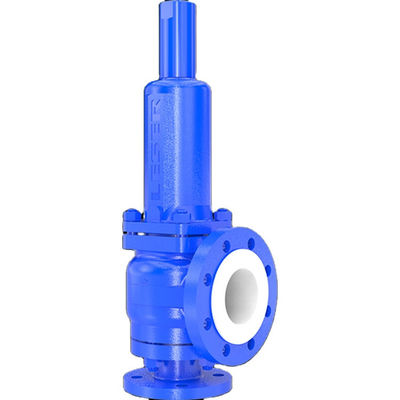

주입구와 수단 스프링 하중식 안전판에 있는 가득 찬 PTFE 마무리와 타입 447
