세트 포인트를: | 4 20 mA | 벨브 여행: | 3.6에서 300 mm |
---|---|---|---|
오프닝 각: | 100°에 24 | 자료: | 강철 |
통신: | HART® 분야 통신 프로토콜 | 소프트웨어 필요조건 (SSP): | 데이타베이스 단위 3730-3를 가진 TROVIS-VIEW |
하이 라이트: | 어부 벨브 positioner,어부 압축 공기를 넣은 positioner |
GE Masoneilan 디지털 방식으로 positioner 전시와 수사슴 커뮤니케이션을 가진 인공위성 SVI 시리즈 디지털 방식으로 벨브 Positioner
제품 소개

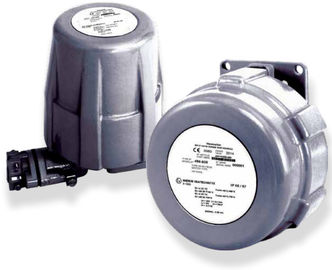

496의 시리즈 장치는 거치되는 통제 벨브의 치기에 있는 위치를 나타내기를 위해 사용됩니다. 탐지는 온-오프 또는 지속 주거가 마이크로스위치 또는 근접 발견자로 맞추는, 일 수 있습니다 주거가 광전자 공학 단위로 맞추는. 두 기능 다, 온-오프와 지속, 결합될 수 있습니다. 이 장치는 Camflex* II MiniTork* II, 또는 V-Max*와 같은 회전하는 벨브, 또는 시리즈 21000와 41005와 같은 선형 운동 벨브에 거치될지도 모릅니다. 몸 및 덮개는 에폭시 그려진 양극 처리된 알루미늄으로 만듭니다. 이 장치는 ATEX 94/9/EC 지시에 따라 폭발 방지 그리고 먼지 그리고 방수 일 수 있습니다. 그중 몇몇은 본질적인 안전 입니다. (세부사항을 위해 뒤에 오는 페이지를 보십시오.) 근접 발견자 및 광전자 공학 위치 전송기에 있는 기계적인 접촉 결핍은 생성합니다 • 거의 진동과 전기 방해에 무신경을 완료하십시오, • 아주 낮은 운영 마찰, • 실제로 무한한 운영 생활.
빠른 세부사항
원래 장소 | 미국 |
유명 상표 | Masoneilan |
모델 번호 |
496-157 496-257 496-357 496-457 496-757 496-857 |
진단 | 5대의 압력 감지기 |
물자 | 케이스/덮개: - 알루미늄 ASTM 360 |
용접하는 | BW 또는 SW |
작용 온도 | 표준 온도 |
조이는 | 2"를 통해 NPT 1/4" (20에서 50까지 mm) |
몸 물자 | 일렬로 세워지는 무쇠 PFA |
액추에이터 | 모형 35는 구르는 격막을 봄 반대했습니다 |
손질 | 괴상한 회전하는 마개 |
고유한 특성 | 선형 |
명세
한계 스위치와 위치 전송기를 위한 내부 성분은 IP66/IP67 울안 안쪽에 거치됩니다. 위치 전송기 유형 496-857 또는 496-857/. 및 496-858 496-858/의 성과. • 출력 신호: 4-20 mA (2개의 철사) • 명령 차축에 수락가능한 경간: 25°에서 회전하거나 보답 벨브를 위해 90°에 • 교체: 오른쪽으로 또는 왼쪽 방향으로 • 선형성: 90° (전형적으로 회전하는 각 ≥ 60°를 위한 ± 0.3%)에 25°의 회전하는 각을 위한 ≤ ± 0.5% • 히스테리시스: ≤ 0.1% • 무반응 영역: ≤ 0.1% • 반복성: ≤ 0.1% • 온도에 있는 총 편류: 0.02%/°C 또는 200 ppm/°C (0와 경간 범위) • 조작 온도 범위: 마이크로스위치 근접 스위치를 가진 위치 전송기의 +80°C 전기 특성 그리고 온도 편차에 -40°C는 단면도를 다음과 같이 주어집니다.
상세한 이미지
포장 그리고 납품
1. 신속한 납품
일반적인 부속을 위해, 우리는 3 일 안에 상품을 배달해서 좋습니다
2. 본래 제품
우리가 판매하는 모든 제품은 근원 제조자에서 입니다. 우리는 우리가 납품을 완료하는 동안 모든 제조자 문서를 복종시킬 것입니다.
3. 품질 보증
4. 기술지원
검사, 수선 및 정비를 포함하여, 우리는 온갖 기술지원을 주어서 좋습니다.
5. 빨리 응답
우리의 직원은 24h를 온라인이라고 유지하고 당신의 질문을 아주 빨리 응답할 것입니다.
