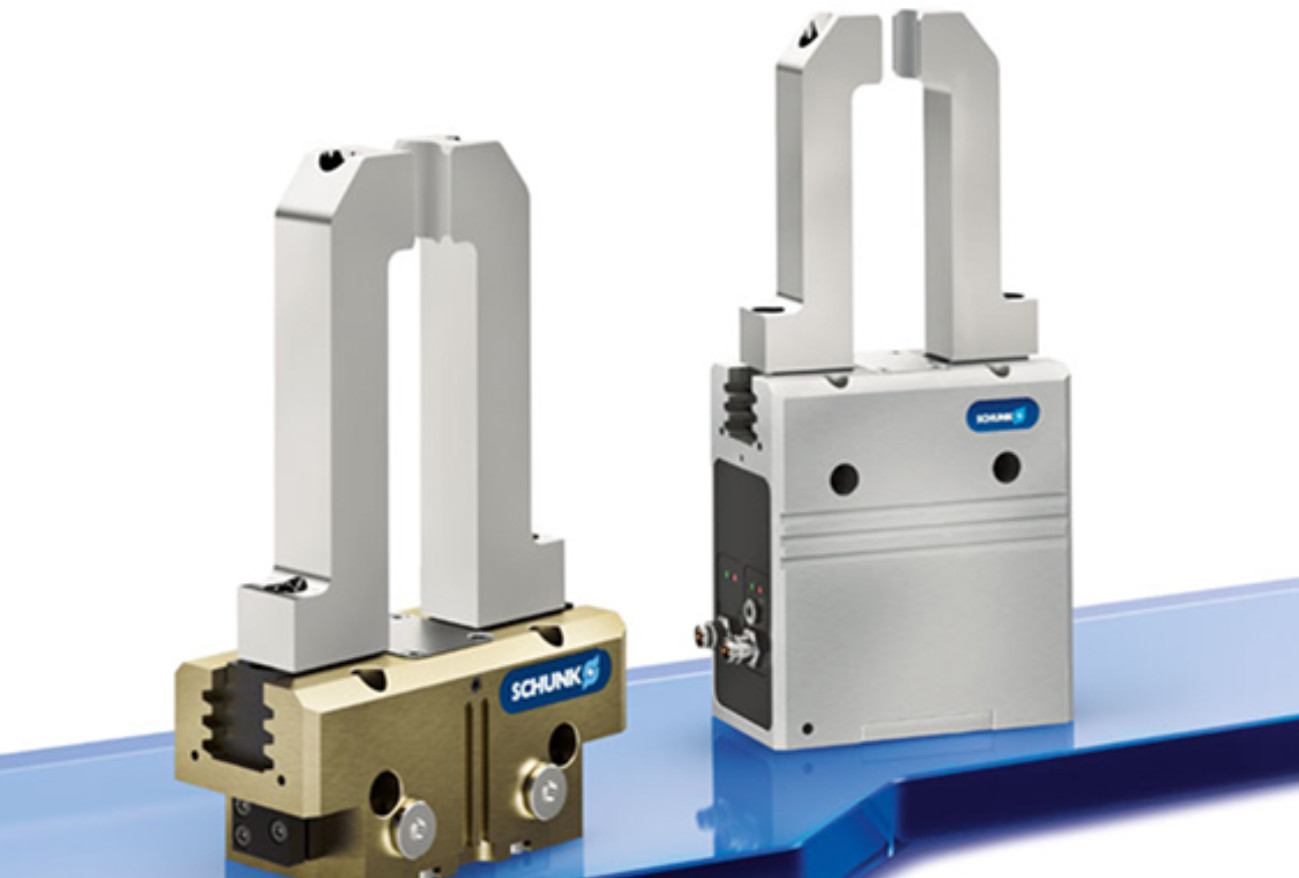

고품질의 SCHUNK 로봇 잡기 PHL 25-045 로봇 부품

제품 설명:

일반 사양:
- 턱에 맞게 찔러:45mm
- 무게:10.89kg
- 작업 조각의 권장 무게:2.5kg
- 실린더 부피:107cm3
- 최대 허용 손가락 길이는:200mm
- 손가락당 허용되는 최대 무게:1kg
- IP 보호 클래스:41
- 최소 주변 온도:5 °C
- 최대 주변 온도:90 °C
- 정확성 반복:00.02mm

성능:
- 닫는 힘:500N(손가락 길이가 0mm인 경우:508 N)
- 열력:500N(손가락 길이가 0mm인 경우:508 N)
- 닫는 시간:0.15초
- 개장시간:0.15초
- Mx 최대 순간:29Nm
- 잠깐만120Nm
- MZ 최대 순간:33Nm
- 최대. 축력 Fz 최대.:1000N

작동 파라미터:
- 최소 작동 압력:2 바
- 최대 작동 압력:8 바
- 명목 가동 압력:6bar

특징:

잡기 힘 계산:전체 잡기 힘은 각각의 턱에 개별적으로 가해지는 힘의 합으로 계산됩니다. 거리의 P에서 이러한 힘의 측정에 대한 명확성을 위해,다음 그림 참조 하십시오.

칩 손가락의 길이는 기준면으로부터 주축과 정렬된 거리 P까지 측정하여 결정된다.이 길이는 명소 작동 압력 아래에서 정의된 최대치를 초과해서는 안 됩니다.이 문턱을 초과 한 압력 증가는 명소 상태에서 압력 증가에 비례하여 손가락 길이를 줄여야합니다.

이 메커니즘의 맥락에서 반복 정확도는 100 개의 연속적인 주기에 걸쳐 관찰 된 위치 변동으로 표현됩니다.

힘착착에 적합한 작업 조각의 무게는 0의 정적 마찰 계수를 사용하여 계산됩니다.1이 계산은 또한 2의 안전 인자를 포함하여 중력 (g) 으로 인한 가속 상태에서 미끄러짐에 대한 차원을 제공합니다.허용되는 작업 조각 무게는 훨씬 더 커질 수 있습니다..

여기서 공개된 닫기 및 열기 기간은 기저턱의 움직임과만 연관되어 있으며, 잡기 손가락의 변화와 관련된 시간 증가를 포함하지 않습니다.추가 시간 요소, 밸브 스위치 시간, 튜브 충전 간격 및 PLC 반응 기간과 마찬가지로이 계산에서 제외되며 사이클 시간 추정 과정에서 고려되어야합니다.

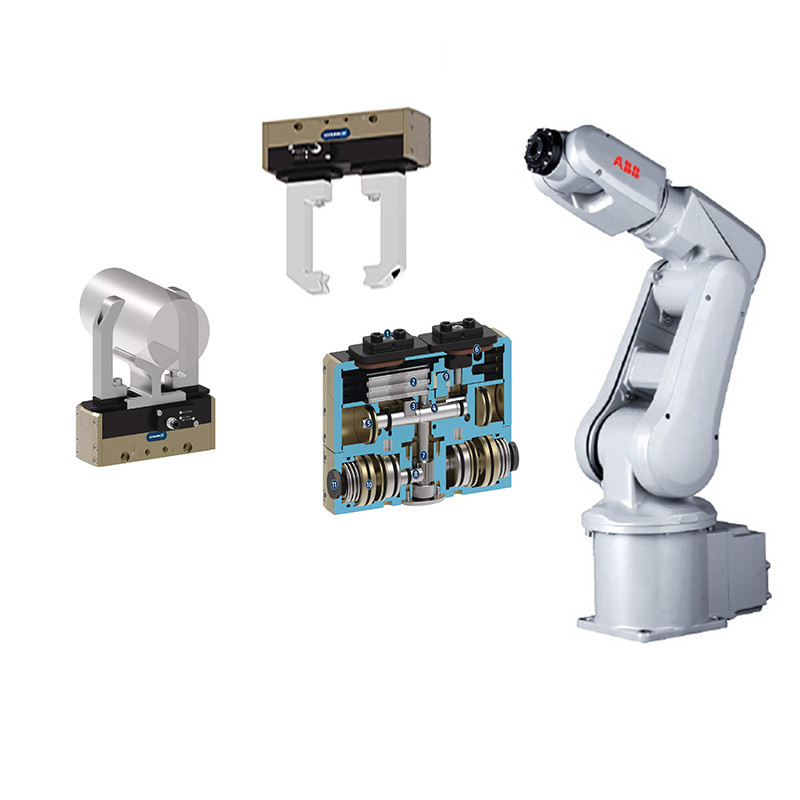

이 시스템의 기능은 이중 피스톤 래크와 피니 구조의 작동 원리에 기반합니다.

기술 매개 변수:

제품의 주체는알루미늄특히 엑스트루드 프로필 기술을 통해 내구성 및 고품질의 완성도를 보장합니다.

기본 턱은 견고한알루미늄 합금그리고 고금화 과정으로 완성되어 더 많은 탄력성과 마모와 진열에 대한 보호층을 제공합니다.

이 제품은 정밀한프로파일링 철도 안내고성능 애플리케이션에 필요한 원활하고 정확한 움직임을 보장하는 시스템

이 제품의 작동은기압가동되고 필터링 된 압축 공기를 필요로 하며, ISO 8573-1:2010 표준에 따라 순도급 사양은 [7:44].

포괄적24개월 보증이 제품은 긴 시간 동안 안정적이고 신뢰할 수 있는 서비스를 제공합니다.

구매 시 패키지는직접 연결할 수 있는 중앙 장갑, O 반지, 그리고 상세한조립 지침또한, 운영 설명서와 통합 선언은 귀하의 편의를 위해 온라인으로 쉽게 액세스 할 수 있습니다.

잡기 힘 유지 에 대한 향상 이 가능 합니다. 장치 는 기계적 인 잡기 힘 유지 단위 또는 압력 유지 밸브,SDV-P다양한 조건에서 일관된 성능을 보장합니다.

응용 프로그램:

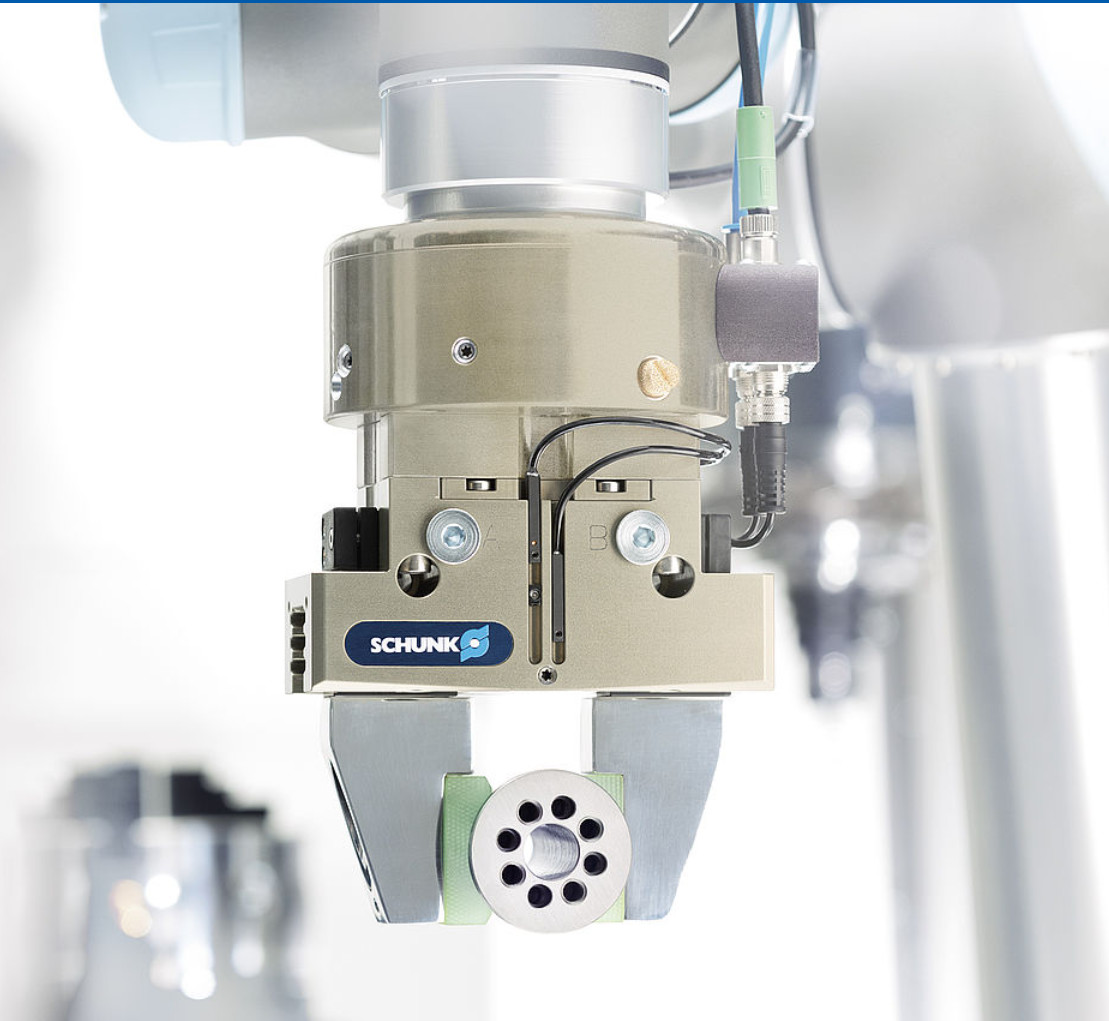

SCHUNK PHL 25-045 로봇 팔 부품은 다양한 산업 환경에서 정교한 잡기 시스템을 위해 설계된 필수 부품입니다.엄격한 기준을 충족하는 것으로 인증된 견고한 디자인을 자랑합니다., 까다로운 환경에서 신뢰성과 내구성을 보장합니다.PHL 25-045 모델은 광범위한 산업 장비 부품에 원활하게 통합됩니다..

최소 주문량 1개로 설계된 이 손잡이 시스템은 2,600달러에 판매되며 소규모와 대규모 작업에 사용할 수 있습니다.표준 패키지는 제품이 안전하게 도착하고 즉각적으로 사용할 수 있도록 보장합니다.적시에 배달 시간 및 T / T 또는 링크를 통한 유연한 지불 조건으로 SCHUNK는 고객에게 편의성과 효율성을 제공합니다.이 로봇 팔 부품의 공급 능력은 다양한 산업의 요구를 충족하기에 충분합니다., 부품 가용성에 대한 걱정없이 작전이 확장 될 수 있도록 보장합니다.

PHL 25-045는 63.7V의 Ocv로 등급화되어 있으며 변동적인 청소 간격을 갖추고 있으며, 이는 손잡이 시스템의 성능과 수명을 유지하는 데 중요합니다.IP65의 보호 등급은 제품이 먼지 침입과 모든 방향에서 낮은 압력 물 제트로부터 잘 보호된다는 것을 의미합니다., 가혹한 산업 환경에서 사용하기에 적합합니다.이러한 특징은 신뢰할 수 있고 정확한 잡기 능력을 필요로 하는 모든 자동화 또는 반자동화 시스템의 필수 요소로 SCHUNK PHL 25-045를 만듭니다.

SCHUNK PHL 25-045의 응용 기회 및 시나리오는 자동 조립 라인, 기계 관리, 재료 취급 및 자동차 제조와 같은 분야에서 포장,전자제품, 의약품 및 식품 가공. 그것의 적응력과 정밀도는 모든 산업 장비 부품 재고의 귀중한 구성 요소를 만듭니다.다양한 운영 설정을 통해 붙잡기 시스템의 효율성과 효과를 높이는 것.

작은 작업장이나 큰 생산 시설에 사용되든, SCHUNK PHL 25-045는 현대 산업에서 요구하는 성능과 신뢰성을 제공합니다.풍부한 공급 능력과 품질에 대한 헌신으로, SCHUNK는 우수한 산업 장비 부품으로 운영을 최적화하려는 기업들에게 그 그립 시스템이 최고의 선택으로 남아 있음을 보장합니다.

사용자 정의:

브랜드 이름:스?? 크

모델 번호:PHL 25-045

원산지:중국

인증:제공

최소 주문량:1

가격:2600달러

포장에 대한 자세한 사항:표준 패키지

배달 시간:적시적

지불 조건:T/T, 링크

공급 능력:그만해

턱당 스트로크:45mm

청소 시간:변수

열력:500N

모델:PHL 25-045

제품 종류:로보트 잡기

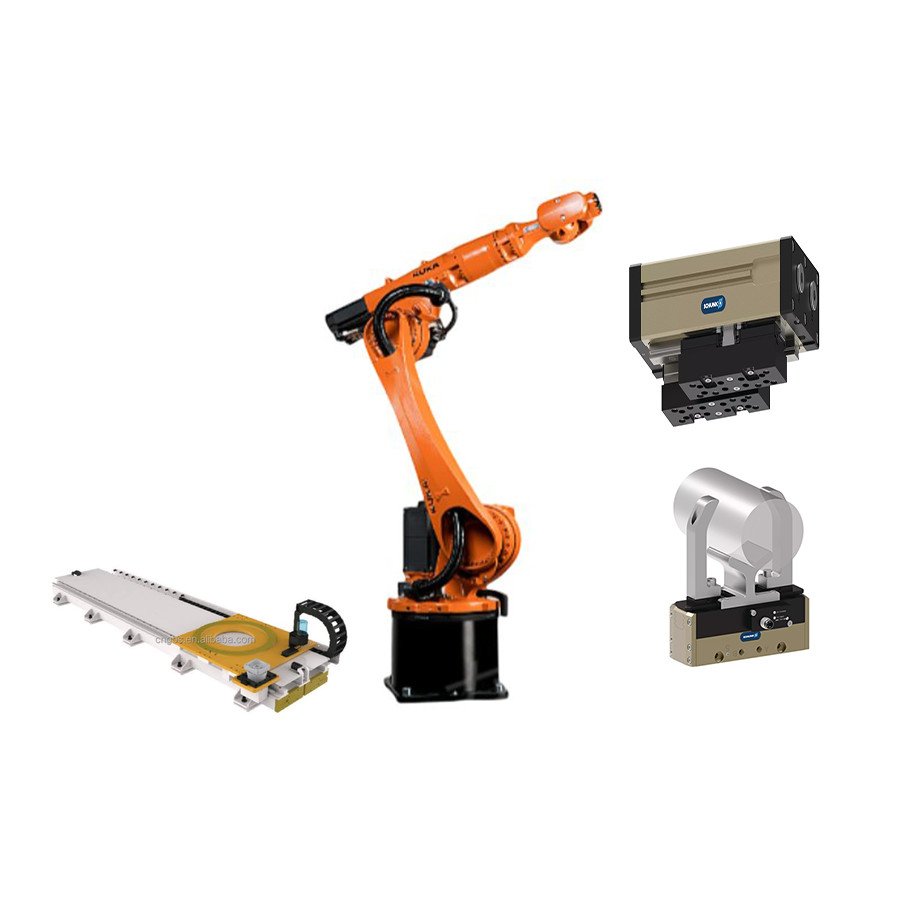

우리의 로봇 손잡이 로봇 시스템과 호환됩니다,조립 로봇 팔,중국 로봇 팔, 그리고ABB 로봇 팔그것은 정확성과 신뢰성을 위해 설계된 다재다능한 부품입니다.
