사이즈 주입구: | DN 100 - DN 600 NPS 4 - NPS24 | 온도 범위: | +700 'C / +1300 'F까지 |
---|---|---|---|
세트 압력: | 10개 바 - 450개 바 | 오리피스 직경: | 66 밀리미터 - 438 밀리미터 |
디자인: | 균형적 피스톤, 보닛을 엽니다 | 부속물: | 위치 표시기 |
Design/: | 공기가 들어 도움을 받는 원판스프링 타입 | 신체 /Material: | 1.0460/SA105 ;1.0619/SA216 WCB ;1.7335/SA182 F12 |
몸 물자: | 1.7357/SA217 WC6 ;1.7380/SA18 F22 ;1.7379/SA217 WC9 | 인체 - 물질: | 1.4903/SA182 F91 ;1.4901/SA182 F92 |
하이 라이트: | 용접 단부 스팀 안전판,DN100 스팀 안전판,NPS24 스팀 안전판 |

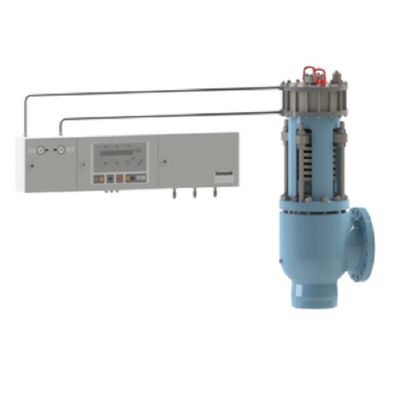

용접 단부 또는 플랜지된 접속 고압 증기 안전판과 술고래 셈프엘 모델 술고래 설계
용접 단부 또는 플랜지된 접속과 디스크 스프링 설계에서 보일러 보호를 위한 높은 압력 안전 밸브
특징
위로 보충적 로드로 인해 압력에서 설정하기 위한 높은 밀착도
원활한 운영 (갑자기 움직이는 것에 의한 어떤 군들)
원판스프링은 코일 스프링과 비교하여 더 높은 힘들을 허용합니다. 이것은 심지어 대용량에의 높은 세트 압력의 결과를 초래합니다.
역학적 양력 정지는 기능적 안정성을 보장합니다
추가 부품 없이 수압시험을 위해 잠기기
높은 허용 배압
상술
사이즈 주입구 :DN 100 - DN 600
NPS 4 - NPS24
온도 범위 :
+700 'C / +1300 'F까지
세트 압력 :
10개 바 - 450개 바
오리피스 직경
66 밀리미터 - 438 밀리미터
디자인 :
열린 보닛
균형적 피스톤
원판스프링 타입
공기가 들어 보조적입니다
본체 소재 :
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
부속물 :
위치 표시기
애플리케이션
EN12952와 TRD 보일러. 과열된 사투르이티드와 초임계치 스팀. 또한 완전한 통제가 요구되는 특별한 가스 적용에 적합합니다.
이러한 통제된 안전 압력 방출 시스템 (CSPRS)는 EN과 TRD 요구의 완전 준수에서 압력 보호의 제어 성능을 완전히 제공하기 위해 작동기를 사용합니다. 이러한 부속은 완전히 석 밀착도, 과압과 배출 성능을 위한 적용을 위한 요구조건에게 어울리기 위해 완전히 맞춤화될 수 있습니다. 더 큰 밸브를 위한 코일 스프링 (종류 소) 또는 원판스프링 (종류 술고래). 리던던스와 인라인 검사로, STE4 전공 제어 장치 또는 STE5 공기 제어 장치에 결합됩니다. 시험된 TUV 타입에게 PED & EN4126-5.
